Введение
Сегодня мы разбираем bluetooth-гарнитуру под названием Bluetrek Skin. Вопреки названию, на этой гарнитуре, похоже, нет эпидермальной ткани. На самом деле она больше похожа на пластиковый экзоскелет. Правда маркетинга за окном…
Шаг 1 Разбор кожи Bluetrek
Нанесите лосьон на кожу… Иначе он снова получит шланг.

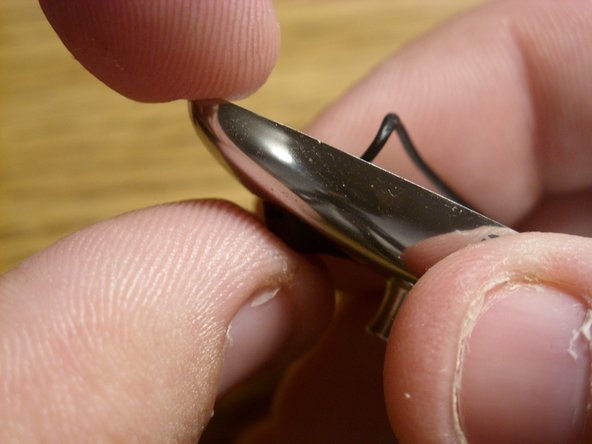

На последнем фото я снимаю съемный ушной зажим. Не волнуйтесь, дальше будет лучше.
Шаг 2
Здесь все довольно просто: просто проведите маленьким лезвием по шву, чтобы открыть защелки.
Возможно, вы могли бы использовать пассатижи, но у меня их не было.
Шаг 3
Мы внутри!

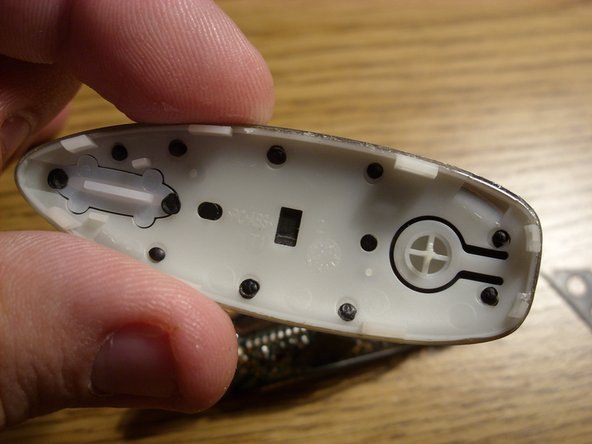

На нижней стороне верхней оболочки ничего интересного. По-прежнему нет дермальной ткани.
Шаг 4

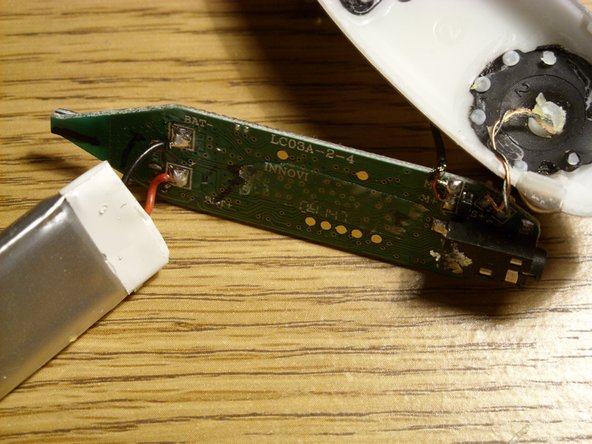

Вся доска просто вынимается.
Шаг 5

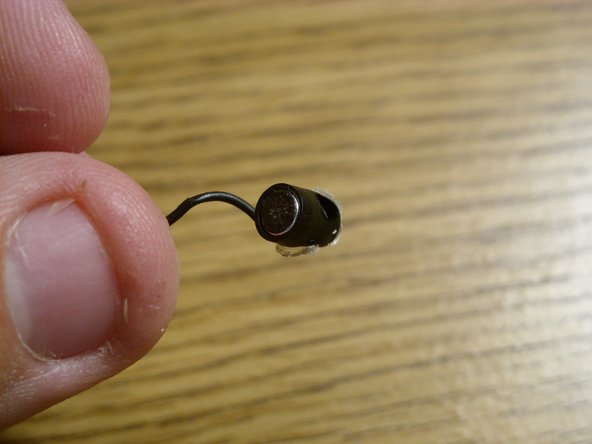

Микрофон держится на небольшом количестве горячего клея.
Просто надавите на резиновую часть, закрывающую микрофон, снаружи, и он сразу же выскочит.
Шаг 6
К сожалению, наушник не так охотно расстается с корпусом.
Я пока не придумал, как вытащить его, не сломав ничего, а я все еще хочу использовать эту гарнитуру.
Шаг 7
А теперь мы представляем вам аккумулятор.
На нем есть красивая наклейка RoHS, свидетельствующая о том, что он содержит опасные вещества (не может же это относиться к горючести литий-ионных аккумуляторов, правда?). Лучше его не открывать.
Аккумулятор держится на месте с помощью слабого клея. Просто подденьте ее пальцами.
Шаг 8
А теперь несколько обязательных крупных планов печатной платы.

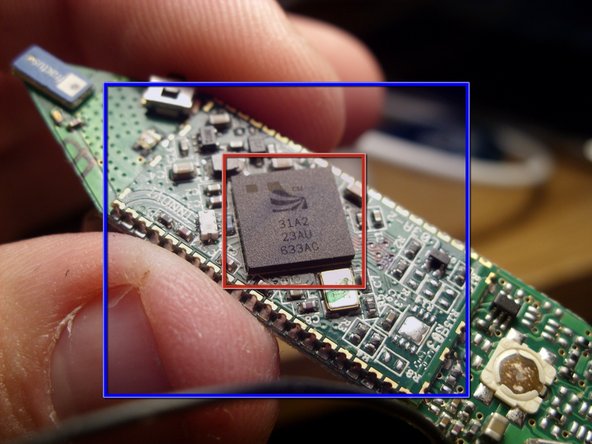

Идентичность микросхемы в центре платы (второе фото, в красном квадрате) долгое время не давала мне покоя. На логотипе написано «CSI», но на самом деле это «csr». Учитывая размер и крепление, это, вероятно, серия BlueCore4 (не уверен в точной модели).
Этот один чип отвечает практически за все. Он содержит радио, базовый диапазон и микроконтроллер. Он работает от 1,8 до 3,6 В под управлением встроенного стабилизатора напряжения. Он поддерживает v2.0+ EDR и может сосуществовать с близлежащими сетями 802.11 (WiFi). Он даже может работать напрямую с флэш-памятью объемом до 8 Мбит (согласно спецификациям, учитывая размер корпуса 8×8 мм (не лезьте в чужие дела, пожалуйста), она, скорее всего, является внешней по отношению к чипу).
Возможно, что-то есть под платой, на которой установлен основной чип, но у меня нет возможности добраться до него.
На форуме есть несколько упоминаний о компании Innovi. Согласно данным LinkedIn, Innovi может быть либо старым названием Bluetrek, либо их материнской компанией.
Шаг 9

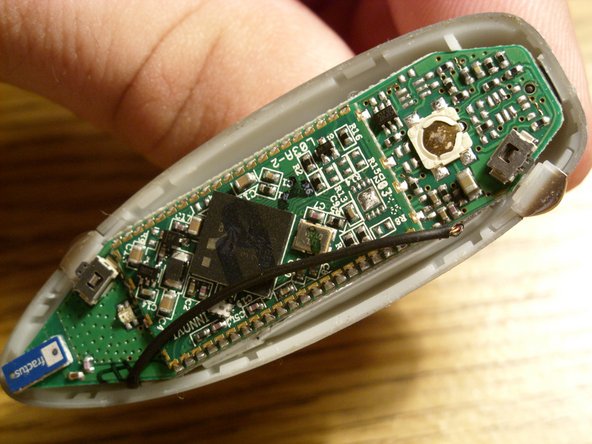

Это было гораздо проще определить. Это антенна.
It’s a «Fractus Slim Reach Xtend™ Bluetooth Wireless Headset Antenna», designed to also support 802.11b/g/n (basically anything in the 2.4Ghz range). It is tiny, only 7x3x1mm. It’s not a particularly efficient antenna (rated at >Эффективность излучения 50%), но, вероятно, она была выбрана из-за размера. Она все еще хороша, я могу находиться на стороне дома, противоположной моему телефону, и все еще иметь хороший прием.
For only 1mm thicker, Bluetrek could have used the more efficient «Compact Reach Xtend™», with a radiation efficiency rating of >70%.
Шаг 10
Вот (в основном) разобранная гарнитура Bluetrek Skin.
Скин — это ложь!
Все просто защелкивается обратно.
