Шаг 1 Открутите 4 винта
Снимите четыре резиновых уплотнителя, они хорошо приклеены, поэтому потребуется приложить некоторое усилие.
Головка винтов нестандартная (Torx T9 или T10) со «штифтом безопасности».
Если у вас нет биты Torx, вы можете использовать тонкую плоскую отвертку (около 1,5 мм), чтобы вставить ее в паз 🙂
На моем маршрутизаторе я легко отщелкнул этот штифт, что позволило мне использовать стандартные биты.
Шаг 2 Отделите переднюю панель
Не нужно поддевать, просто потяните их в стороны.
Шаг 3 Антенны
Имеются две закрепленные антенны
Шаг 4 Внутренности сверху (часть 1)
Последовательный интерфейс (4 «пина») не распаян, его можно найти в правом верхнем углу платы (если Ethernet-порты были обращены к вам).
Изображение крупным планом показывает 4 последовательных сквозных «штырька». Расположение выводов:
pin1 : VCC +3,3 В
pin2 : GND
pin3 : TX
pin4 : RX
Если вы хотите подключиться с помощью адаптера USB TTL, я предлагаю припаять провода-перемычки и вывести их за пределы корпуса. НЕ ПОДКЛЮЧАЙТЕ К VCC (не подавайте внешнее питание!).
По умолчанию последовательный порт включен, и вы можете наблюдать за загрузкой Linux. Если погуглить, можно найти, как войти в консоль (это зависит от ОС, установленной на маршрутизаторе).

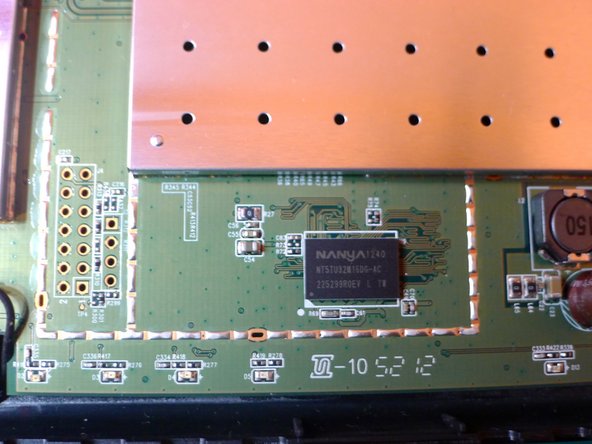

Шаг 5 Внутреннее устройство (часть 2)
Вставьте сюда мудрость.
Шаг 6 Внутреннее устройство (п.3)
Вставьте сюда мудрость.
Шаг 7 Дно печатной платы (часть 1)
Вставьте сюда мудрость.
Шаг 8 Дно печатной платы (п.2)
Вставьте сюда мудрость.
Шаг 9 Дно печатной платы (п.3)
Вставьте сюда мудрость.
