Шаг 1 Адаптер питания
Вот устройство, которое станет предметом нашего рассмотрения.
Шаг 2 Снятие верхней части корпуса
Одна часть внешнего корпуса (так называемая верхняя часть корпуса) снимается, открывая алюминиевую упаковку.
Шаг 3 Развертка
Развернув алюминиевую упаковку, можно получить доступ к внутренним компонентам.

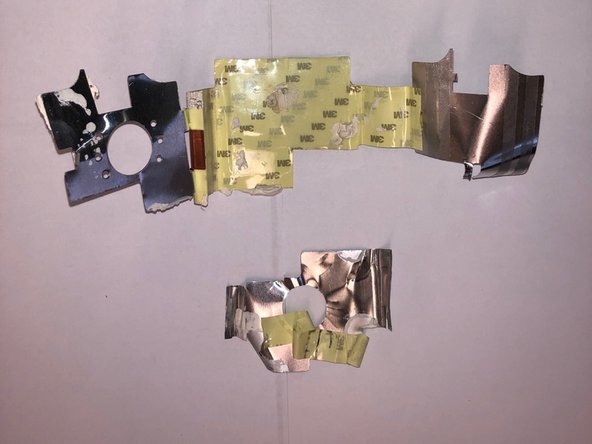

Алюминий и показанная на рисунке пленка 3M служат теплоотводом и электромагнитным экраном для внутренних компонентов.
Шаг 4 Снятие нижней части корпуса

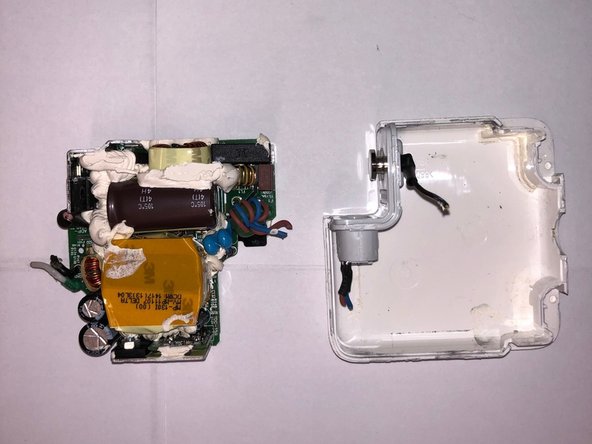

Вторая половина внешнего корпуса снимается, чтобы изолировать плату. Обратите внимание на белую пасту на плате, используемую для тепловой изоляции компонентов.

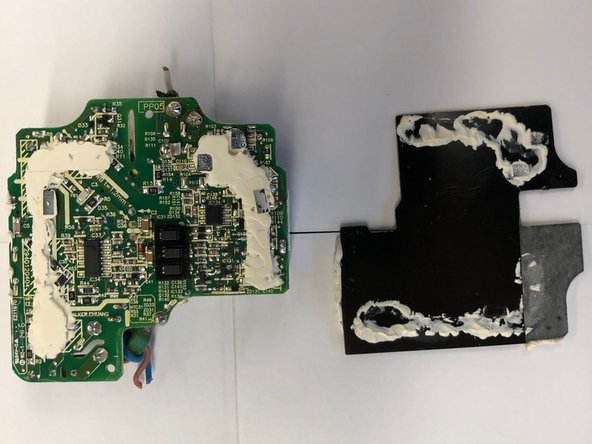

На втором рисунке показана нижняя часть печатной платы (слева) после удаления опоры (справа). Здесь мы также видим использование пасты, но уже для скрепления опоры и схемы.
Шаг 5 Удаление пасты
Пасту можно подцепить с платы, чтобы лучше рассмотреть компоненты схемы, которые она закрывает.
Шаг 6 Другой ракурс
Большой конденсатор на плате можно согнуть вертикально, чтобы показать больше компонентов под ним.
