Введение
Разборка DVD-плеера Samsung DVD-P231 Progressive Scan Digital Video.
Шаг 1 Разборка DVD-плеера Samsung DVD-P231 с прогрессивной разверткой цифрового видео

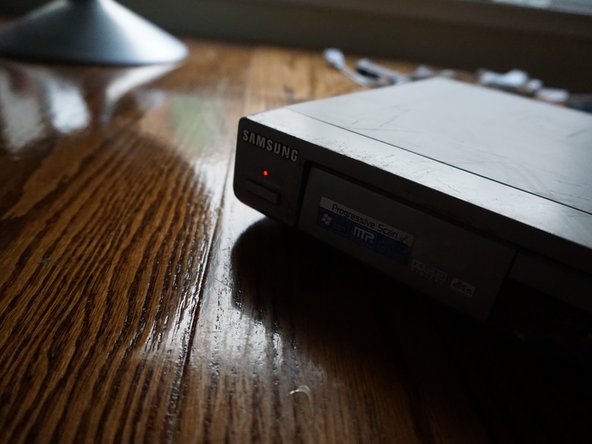

Во-первых, убедитесь, что DVD-плеер может на самом деле включить, это разборка, но мы хотим, чтобы убедиться, что нет никаких серьезных проблем
ОБЕСПЕЧЬТЕ СВОЮ БЕЗОПАСНОСТЬ, ОТКЛЮЧИВ УСТРОЙСТВО ОТ СЕТИ ПЕРЕД НАЧАЛОМ РАБОТЫ
Шаг 2

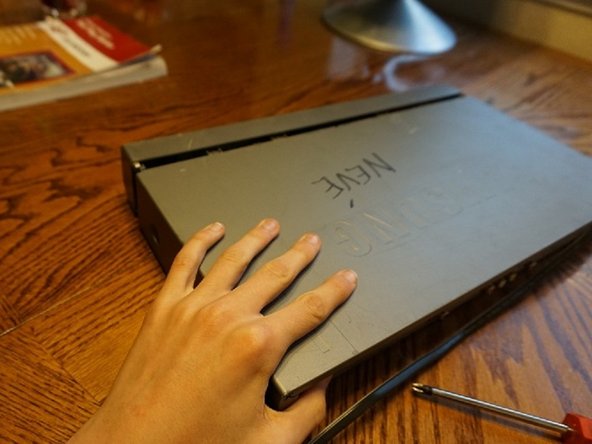

Удалить винты на внешнем краю верхней крышки с нижней части DVD-плеер вниз
Там будет 3 винта, два с каждой стороны и 1 в центре верхней части задней стороны DVD-плеер
Шаг 3
Аккуратно отделите верхний корпус от нижнего, используя руки.

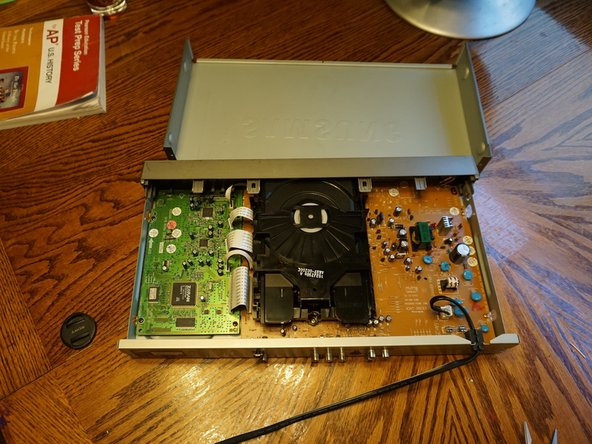

Внутренняя часть должна выглядеть как на второй фотографии
Шаг 4

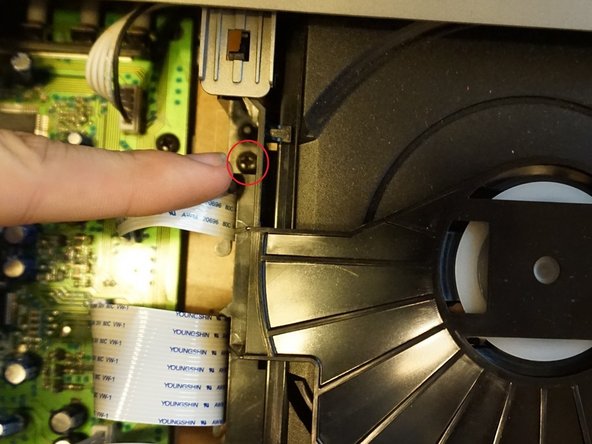

Удалить 3 винта, два верхних винта будет требовать меньше отвертки
Для двух винтов на втором изображении потребуется большая отвертка, следите за тем, чтобы не сорвать их
Шаг 5
Удалить все ленты с большой осторожностью мягко покачивая из стороны в сторону, прикладывая силу перпендикулярно печатной плате
Шаг 6

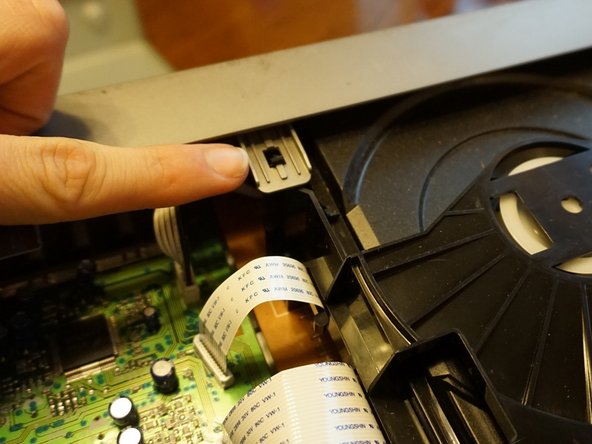

Снимите зажимы по краям передней панели, их может быть больше, чем показано на этих фотографиях, но убедитесь в этом, прежде чем приступать к работе.
В нижней части есть две, которые нужно нажать вместе, чтобы отсоединить устройство чтения DVD-дисков.
Шаг 7

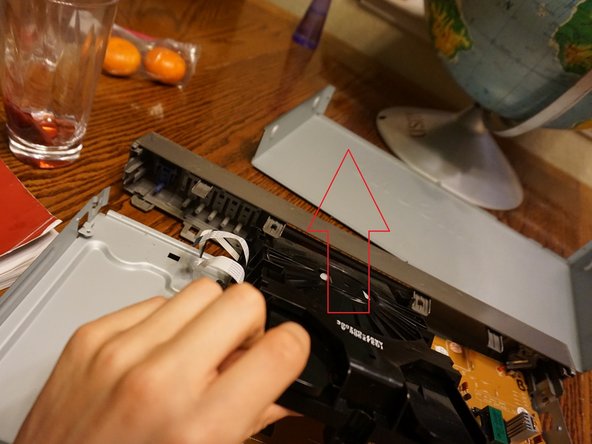

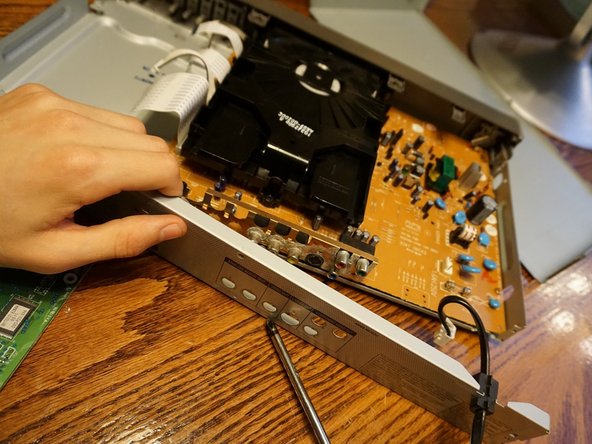

Аккуратно потяните вверх, используя переднюю панель DVD-плеера в качестве шарнира, убедитесь, что никакие зажимы все еще подключены
Если вам удалось это сделать, вы заметите, что крышка лотка DVD снята и может быть сдвинута вниз.
Шаг 8

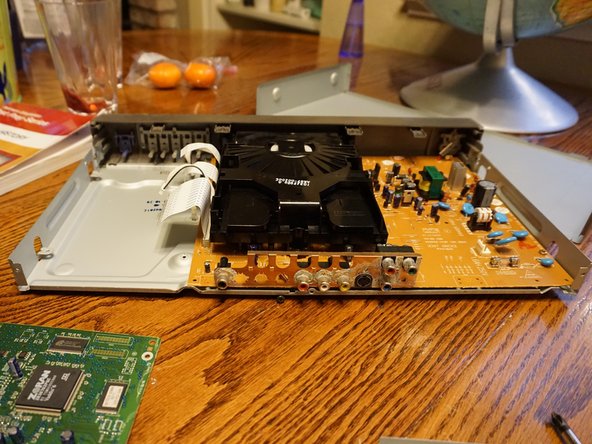

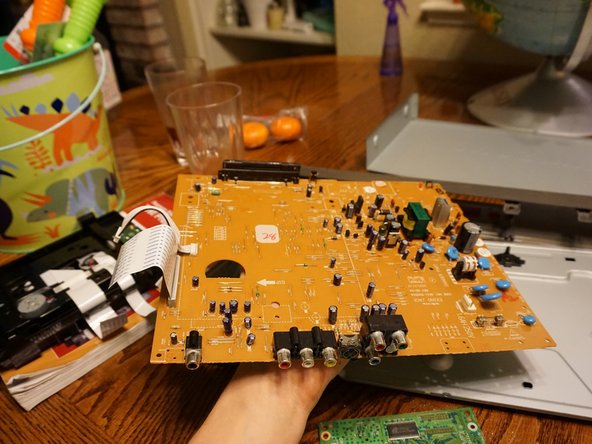

Аккуратно наклоните плату вверх, убедившись, что ленточные соединения проверены дважды
Шаг 9

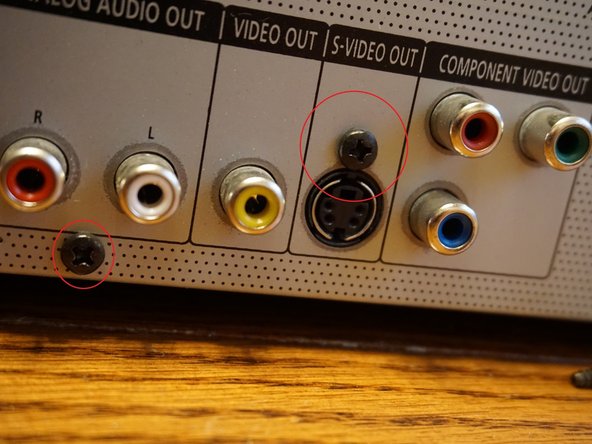

Открутите винты на задней панели (сторона со всеми портами).

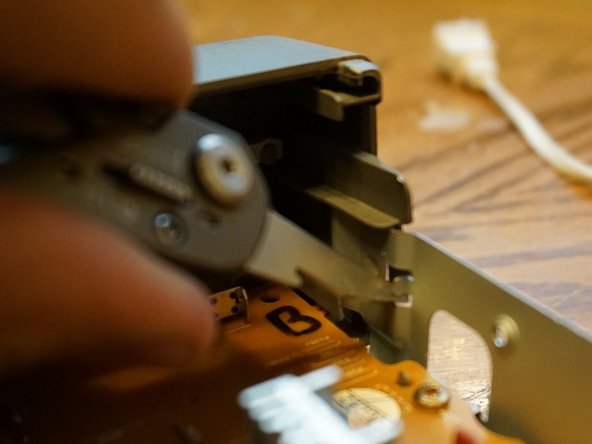

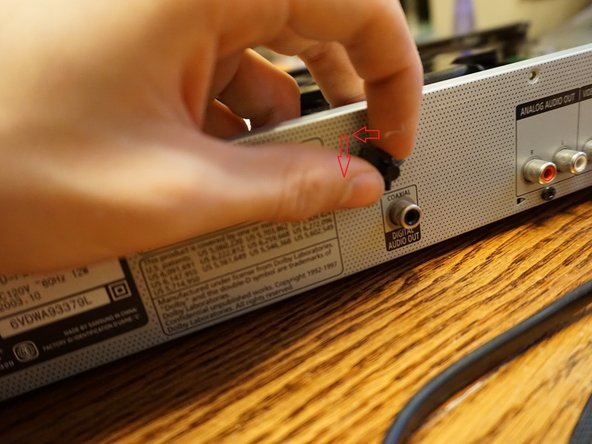

Нажмите на очень маленькие и хрупкие вкладки (изображение 2) с помощью плоской головки, ногтя или других предметов с маленьким наконечником
Поверните ручку, как показано на третьей картинке, чтобы совместить отверстие в корпусе с крыльями ручки.
Шаг 10
Отсоедините кабель питания от печатной платы, обратите внимание на выступ сбоку, нажмите на него и потяните вниз.
Потяните назад два язычка с обеих сторон заднего корпуса и оттяните их.
Шаг 11

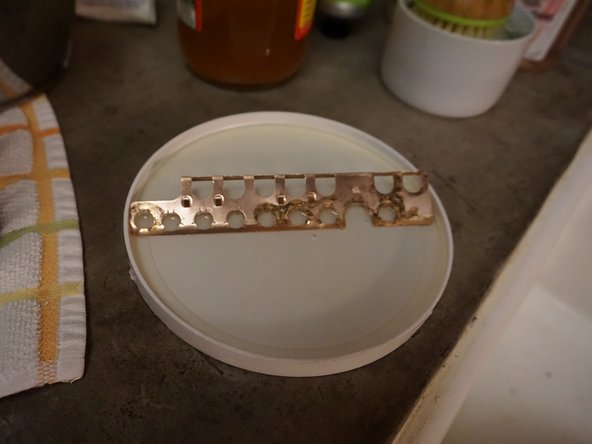

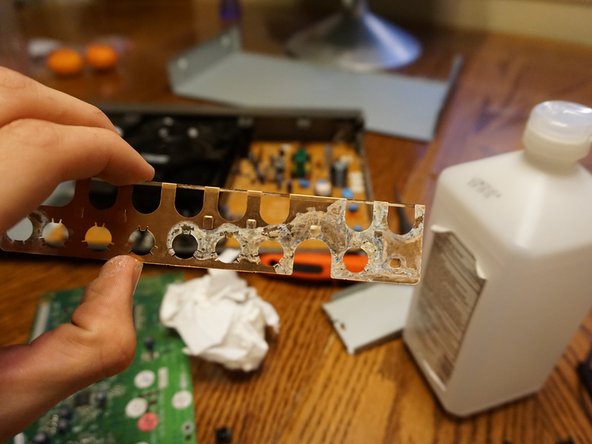

Аккуратно снимите медную накладку вокруг портов, если есть следы коррозии
Поместите в уксус (предпочтительно яблочный) на 30 минут — час, чтобы удалить коррозию с медного наконечника.
Шаг 12

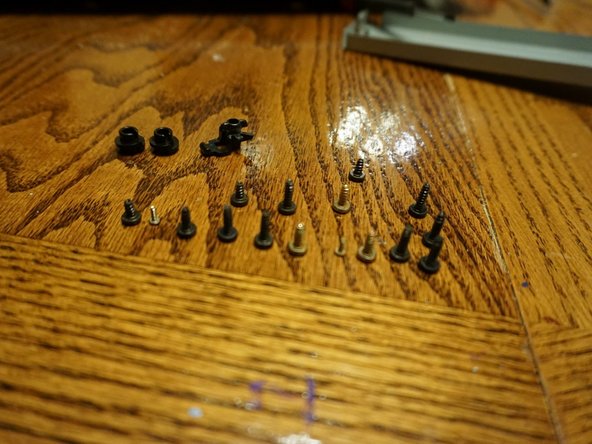

Проверьте, все ли у вас есть, если вы планируете собрать этот проект.
Мойте руки перед любой деятельностью после этого проекта
