Введение
Споткнулись о шнур питания? По крайней мере, вам не придется заменять всю логическую плату. Используйте это руководство для замены сломанной платы DC-In.
Шаг 1 Батарея
Большими пальцами отодвиньте два фиксирующих выступа от батареи.
Батарея должна приподняться настолько, что вы сможете повернуть ее на себя и извлечь из нижнего корпуса.
Шаг 2 Дверца памяти
Выкрутите три крестообразных винта 2,3 мм, крепящих крышку памяти к нижнему корпусу.
Шаг 3
Слегка приподнимите крышку памяти и потяните ее на себя, чтобы извлечь из нижнего корпуса.
Шаг 4 Верхний корпус
Открутите следующие десять винтов:
Два 14,7 мм крестообразных винта.
Три крестообразных винта 12,3 мм.
Один 3,8 мм T8 Torx.
Один 6,8 мм T8 Torx.
Три 1,3 мм Phillips.
Шаг 5
Кабель ZIF расположен под нижним слотом оперативной памяти. Если в PowerBook заняты оба слота оперативной памяти, не забудьте извлечь микросхему оперативной памяти.
Ногтями отделите фиксатор кабеля ZIF от гнезда. (Переместите две коричневые насадки на 1 мм вниз)
Замок кабеля ZIF отойдет от гнезда примерно на миллиметр, прежде чем остановится (см. рисунок 2). Не пытайтесь извлечь замок кабеля ZIF.
Шаг 6
Выдвиньте ленточный кабель трекпада из гнезда с помощью кончика шила.
Шаг 7
Выкрутите четыре 3,4-миллиметровых винта Phillips со стороны PC-карты PowerBook.
При замене этих винтов необходимо установить каждый винт в правильном порядке. Начните с установки винта, расположенного ближе всего к шарниру дисплея, и двигайтесь от него.
Шаг 8
Выкрутите четыре 3,4 мм винта Phillips со стороны разъема DVI на PowerBook.
При замене этих винтов необходимо установить каждый винт в правильном порядке. Начните с установки винта, расположенного ближе всего к шарниру дисплея, и двигайтесь от него.
При сборке убедитесь, что два винта справа установлены в соответствующие места, а не в отверстия для крепления порта DVI.
Шаг 9
Нажмите кнопку фиксации защелки дисплея и откройте дисплей.
Шаг 10
Начиная с дисплея, поднимите верхний корпус прямо вверх с нижнего, не обращая внимания на кабели, которые могут зацепиться.
Шаг 11 Плата постоянного тока
Снимите ленту, закрывающую кабели динамиков.
Шаг 12
Отсоедините кабель RJ-11 от модема.
Шаг 13
Ногтями или кончиком шила отделите кабельный замок ZIF от гнезда.
Замок кабеля ZIF переместится примерно на 1 мм и остановится. Не пытайтесь полностью снять фиксатор кабеля ZIF.
Шаг 14
Вытащите кабель DC-in из гнезда.
Шаг 15
Отделите кабель DC-in от клея, прикрепляющего его к нижнему корпусу.
Шаг 16
С помощью наконечника шила удалите кусок пенопластовой ленты из канала на боковой стороне левого динамика.
Отсоедините кабели от канала в левом динамике.
Шаг 17
Выкрутите один винт T8 Torx, крепящий левый динамик к нижнему корпусу.
Поднимите левый динамик за задний край и извлеките его из нижнего корпуса, не забывая о кабелях, проложенных в канале у переднего края левого динамика.
Установите динамик рядом с нижним корпусом.
Шаг 18
Вытяните разъем кабеля питания постоянного тока прямо вверх с платы DC-in.
Шаг 19
Выкрутите два винта T8 Torx, крепящих плату DC-in к нижнему корпусу.
Новая линия.
Шаг 20
Потяните плату DC-in в сторону от боковой стенки нижнего корпуса, чтобы отделить порты от их ободка.
Извлеките плату DC-in из нижнего корпуса.
Шаг 21 Плата RJ-11
Большими пальцами слегка сдвиньте плату RJ-11 в сторону от платы DC-In.
Шаг 22
С помощью плоского конца пассатижей продолжайте отсоединять плату RJ-11 от платы DC-In.
Шаг 23 Плата постоянного тока

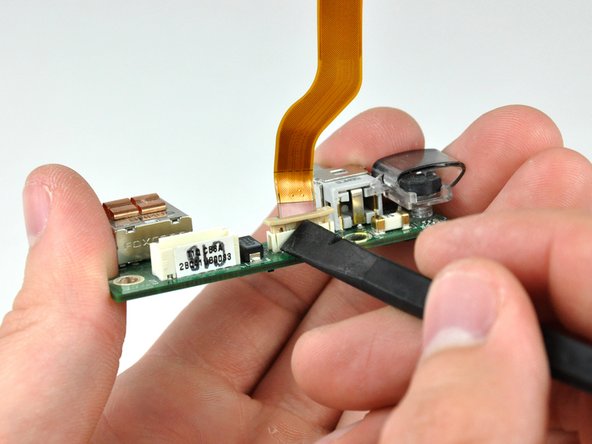

С помощью плоского конца пробки отделите кабельный замок ZIF от гнезда.
Замок кабеля ZIF переместится примерно на 1 мм и остановится. Не пытайтесь полностью снять фиксатор кабеля ZIF.
Шаг 24
Вытяните кабель платы DC-in прямо из гнезда.
Плата постоянного тока останется.
