Введение
Это геймпад. Это планшет. Это азартная игра — эм, Shield? Вы любите свой гибридный автомобиль, вы любите свои гибридные клюшки для гольфа, но полюбите ли вы эту гибридную игровую консоль? Мы до сих пор не уверены, что это — потрясающий игровой планшет или потрясающая игровая консоль. Но что мы точно знаем, так это то, что мы хотим увидеть его голым.
Присоединяйтесь к нам, мы объединим веселье от гаджетов с каламбурным расследованием в нашем Nvidia Shield Portable Teardown.
Мы принадлежим друг другу. Хотите объединить свои аккаунты? Заходите на Facebook, Twitter и Instagram, чтобы ежедневно участвовать в слиянии разумов iFixit.
Шаг 1 Разборка Nvidia Shield Portable
Прежде чем считать это устройство достойным разбора, мы должны подвергнуть его тщательному тестированию. Хорошие новости — он с блеском прошел тест на персональные игры. Давайте проверим некоторые характеристики:
Четырехъядерный мобильный процессор Nvidia Tegra 4
5-дюймовый дисплей с разрешением 1280×720 пикселей и поддержкой технологии Multi-Touch Retinal Quality
16 ГБ флеш-памяти со слотом microSD
2 ГБ ОПЕРАТИВНОЙ ПАМЯТИ
Wi-Fi 802.11n 2×2 Mimo
Bluetooth 3.0
Операционная система Android Jelly Bean
Шаг 2
Отбросьте старую телевизионную приставку, разверните 5-дюймовый дисплей Shield Retinal и погрузитесь в мир серьезной сонической мощи — в буквальном смысле слова.
Дисплей с разрешением 294 ppi и стереодинамики впечатляют в этой маленькой консоли.
Нам интересно, почему он называется Retinal display, ведь сетчатка глаза принимает свет, а не передает его. Мы предполагаем, что это потому, что другие дети прыгают с пресловутого моста.
Хватит ежиться. Давайте посмотрим, что же это такое.
Шаг 3
Shield весом 20 с лишним унций нельзя назвать ультрапортативным, но это не мешает ему иметь множество замечательных портов.
MicroSD
Выход Mini-HDMI
Micro-USB 2.0
3,5-мм стереоразъем для наушников
Мы в iFixit хотели бы официально номинировать Nvidia Shield на награду «Самый крутой воздухозаборник».
Был ли необходим неоновый зеленый акцент? Скорее всего, нет. Но, возможно, активное охлаждение портативного компьютера — это то, чем стоит похвастаться.
Если посмотреть на номер модели, P2450, то никакого скрытого смысла не обнаружится, хотя теории заговора всегда приветствуются.
Шаг 4

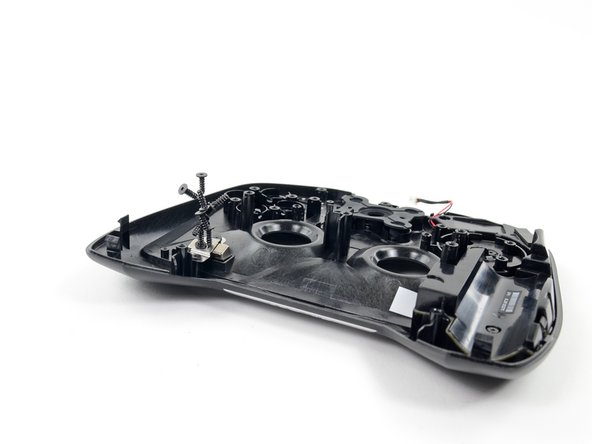

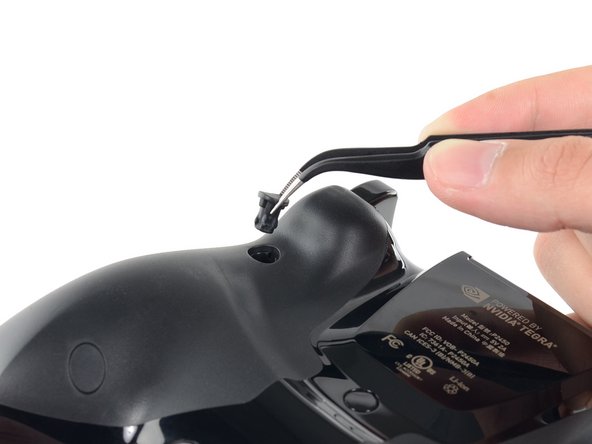

Винты и крышки винтов — старая новость для любителей разборки. Не волнуйтесь, мы сделаем это быстро.
Винты — старая, но хорошая новость. Мы хотим сохранить наши эпические битвы для игр, а не для ремонта.
Нам не терпится взломать это устройство по нескольким причинам:
Хотя Shield позиционируется в первую очередь как игровое устройство, он заполняет уникальную нишу для разных устройств.
Сборка и функциональность Shield позволяют ему практически выполнять роль небольшого планшета.
Это открывает возможности для рынка интенсивных игровых планшетов, технологической конвергенции, которая может уменьшить количество устройств, которыми вы владеете и которые выкидываете.
Это может быть из космоса.
Шаг 5

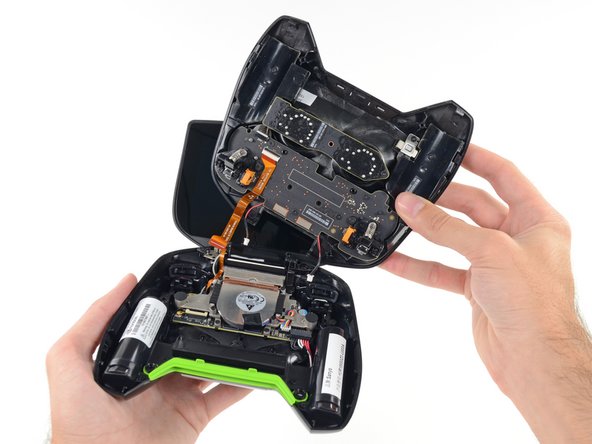

Одно можно сказать наверняка: с отключенными экранами это устройство не похоже ни на один планшет, который мы когда-либо разбирали…
…или игровую консоль…
…или игровую консоль…
…кроме, может быть, Шеллдера.
Шаг 6
Щелчок шпателем и несколько разъемов — вот и все, что нужно для разборки панели кнопок.
Кнопки — одно из главных преимуществ Shield, превращающее его в полноценный контроллер для тяжелых игр.
Правда, многие игры не поддерживают контроллер.
Что касается планшетов, то джойстики можно использовать для бесконтактного управления планшетом, хотя это немного глючно и неинтуитивно.
Шаг 7
Он сочетает в себе компьютерные игры, игры на Android, просмотр Netflix и веб-серфинг, так что трудно отрицать, что у Shield есть серьезный потенциал.
Однако невозможно отрицать, что у него серьезные потенциометры! Вездесущие маленькие оранжевые контроллеры можно найти под триггерами и джойстиками.

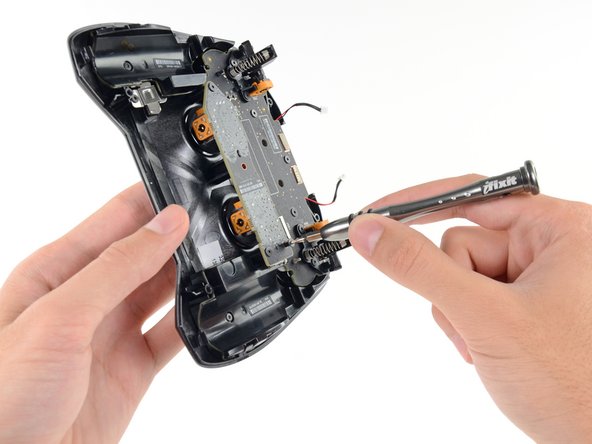

Мы откручиваем плату джойстика, чтобы поближе рассмотреть этих маленьких ребят.
Шаг 8
Посмотрите на потенциометры, пока мы двигаем циферблат…
Что такое потенциометр, спросите вы? Хороший вопрос.
Потенциометр — это особый тип резистора, который имеет несколько выводов и регулируемый делитель напряжения.
Механическое воздействие, в данном случае движение джойстика, изменяет сопротивление каждого потенциометра. Измерение напряжения на каждом потенциометре показывает отклонение джойстика по двум осям, что позволяет точно определить его положение.
Шаг 9
A, B видят, как D-pad выходит из щита.
Плата кнопок регистрирует нажатия кнопок ABXY, D-pad и пяти кнопок управления.
Нам нравится модульность этой конструкции. На случай, если нажатие кнопок выйдет из-под контроля, мы рады узнать, что плату кнопок можно заменить отдельно от других компонентов.
Идентификация микросхем:
Infineon (ранее Cypress Semiconductor) CY7C64345 enCoRe V USB 2.0 контроллер
МЭМС-микрофон STMicroelectronics
Датчик Холла ABLIC S-5712ANDL1-M3T1U
Инвертор триггера Шмитта Nexperia 74AUP1G14
Шаг 10

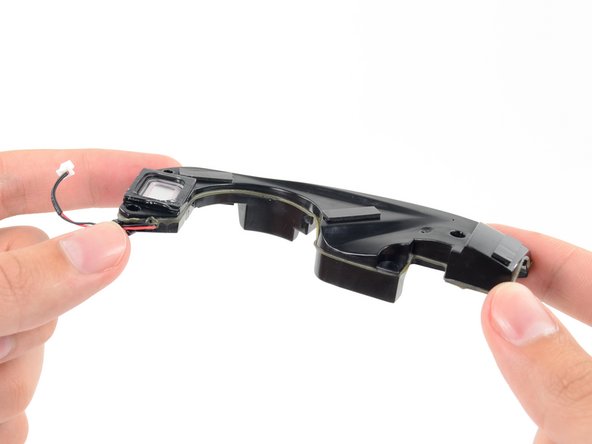

Далее идут стереодинамики.
Когда в жизни происходит короткое замыкание в монофоническом режиме, нам помогают модульные колонки. Таким образом, вы никогда не будете более чем на расстоянии короткого ремонта от жизни в стерео.
Хотя их нельзя назвать портативными, в Shield установлены неплохие динамики. Как мы уже говорили, эти колонки предлагают отличные басы за свои деньги.
А теперь нечто совершенно иное: наш зоркий глаз заметил магнит!
Он либо притягивается к корпусу, чтобы помочь ему оставаться закрытым, либо дает дисплею знать, когда нужно отключиться, а потом… Por qué no los dos?
Шаг 11
Возвращаясь к остальным частям устройства, мы снимаем с Shield крышку воздухозаборника в стиле Фроггера.
Мы скрестили пальцы, надеясь на то, что на вторичном рынке найдутся замены разных цветов.
К сожалению, все разъемы для антенн пока что находятся под средней рамкой. По крайней мере, мы можем отсоединить переднюю антенную решетку от батареи, чтобы освободить ее.
Шаг 12

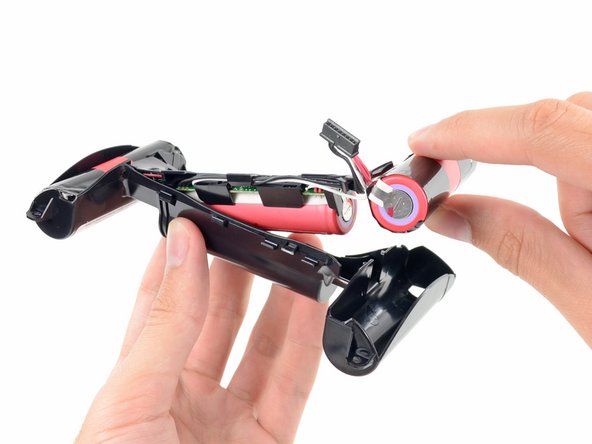

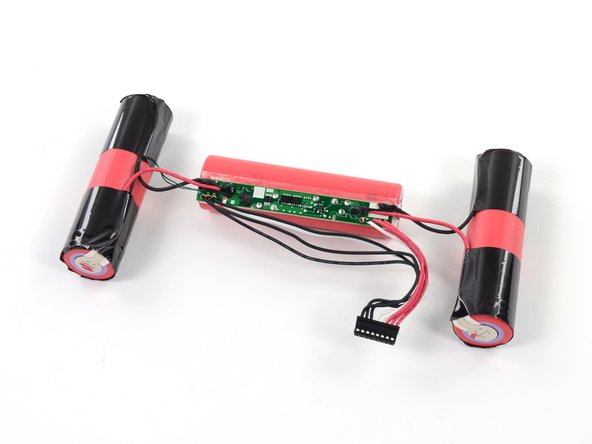

До нас дошли слухи о том, что Shield обладает безумно долгим временем автономной работы. После некоторой возни нам удается извлечь три элемента батареи Sanyo, которые отвечают за длительное время работы.
На корпусе трехэлементной литий-ионной аккумуляторной батареи с напряжением 3,7 В и емкостью 7350 мАч есть надпись 131907887.
Эти цифры говорят о большом времени работы.
Небольшая печатная плата соединяет три ячейки батареи. Наше лучшее предположение? Схема управления зарядкой.
Шаг 13

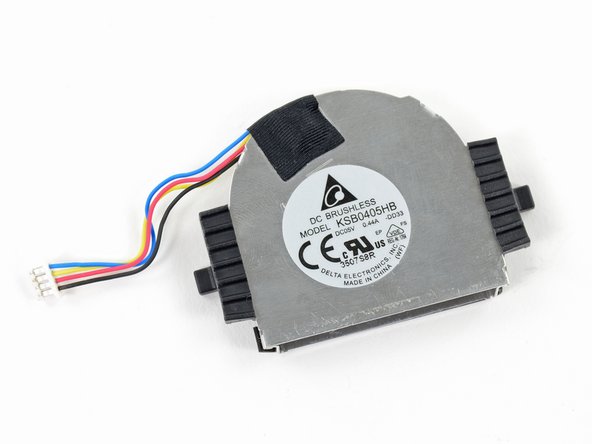

Охлаждение очень важно для электроники, и если ваш вентилятор перестанет работать, то, скорее всего, вскоре за ним последуют и остальные части вашего устройства.
К счастью, Shield не понадобится консультация по управлению гневом, поскольку вентилятор легко заменить — он не содержит винтов, а его бамперы просто вставляются в пазы на средней рамке.
Шаг 14
Мы с нетерпением ждем возможности снять дисплей, но быстро сталкиваемся с препятствиями. Средняя рамка блокирует кабель данных дисплея и антенный кабель, прижимая их разъемы. У нас уже были проблемы с доступом к средней рамке, заблокированной под кронштейном шарнира, и вскоре мы оказываемся в замкнутом круге компонентной Дженги.
Мы откручиваем несколько винтов и в конце концов вынимаем среднюю рамку из корпуса Shield.
В результате обнаруживается кабель дисплея с причудливой платой разъемов, как у MacBook.
Шаг 15
У нас в iFixit есть две искренние любви:
Делать вещи лучше.
Поджигать вещи.
В этом разборе искры полетели, когда две наши любви встретились, и мы возобновили эксперимент из прошлого разбора, на этот раз с помощью видеодокументации.
Да, средняя рамка — магниевая.
Нет, нам не нужно было прибегать к отчаянным мерам во имя любви, науки и любви к науке.
Шаг 16

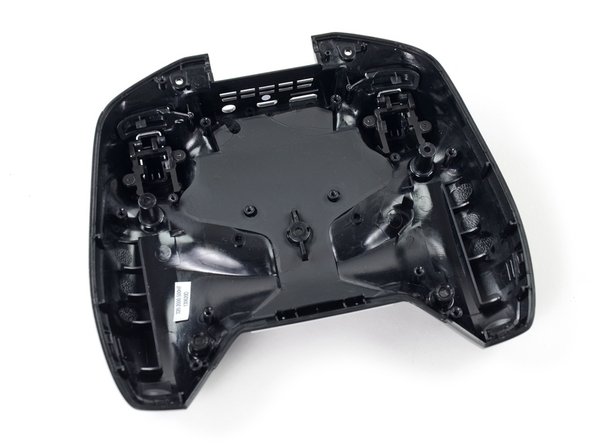

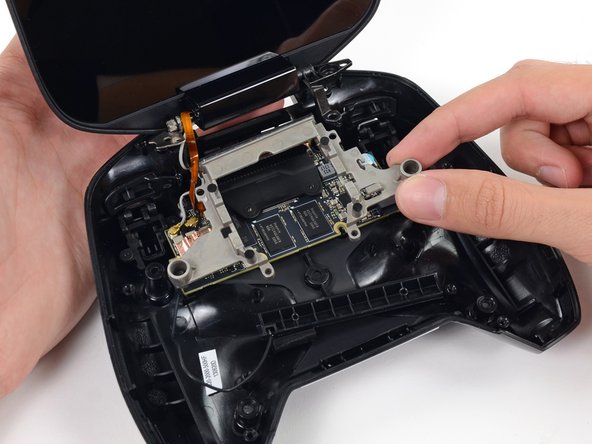

Последними компонентами, извлеченными из корпуса, стали материнская плата и радиатор.
Все, что осталось, — это холодная, пустая оболочка, в которой когда-то была жизнь.
Подождите… это выглядит знакомо.
Шаг 17
Когда материнская плата наконец освобождена и снята с экрана, мы можем взглянуть на заметных игроков:
Четырехъядерный мобильный процессор Nvidia Tegra 4 (T40T-A2)
Память eMMC Samsung KLMAG2GE2A-A001
SK Hynix H5TC4G63AFR-RDA 512 МБ DDR3 SDRAM (4 микросхемы для 2 ГБ общей оперативной памяти)
Управление питанием Texas Instruments TPS65913
Модуль беспроводной связи AzureWave AW-AH691
6-осевой гироскоп и акселерометр InvenSense MPU-6050
ИС зарядного устройства Texas Instruments BQ24193 USB-OTG
Шаг 18

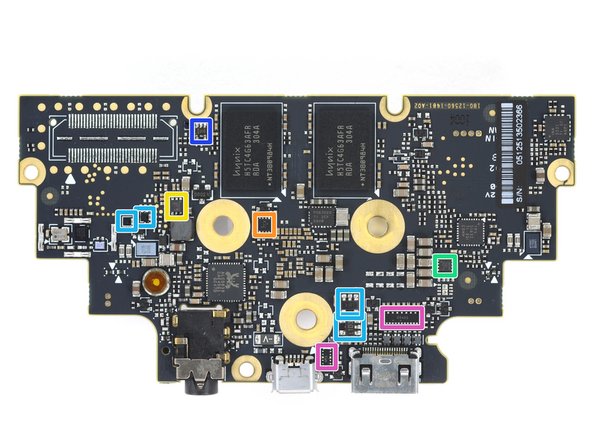

И на обратной стороне платы:
Texas Instruments TPS63020 Buck-Boost Converter
Texas Instruments TPS51632 Понижающий контроллер без драйверов для процессоров Nvidia Tegra® T40
Монитор тока и напряжения Texas Instruments INA3221
SK Hynix H5TC4G63AFR 512 МБ DDR3 SDRAM (оставшиеся 2 из 4 микросхем для 2 ГБ общей оперативной памяти)
Аудиоусилитель класса-D NXP Semiconductor TFA9887
Broadcom BCM4752 GPS-приемник
Realtek ALC5639 (возможно, аналогичный аудиокодеку ALC5634)
Шаг 19
Идентификация микросхем, продолжение:
Maxim Integrated MAX17048 датчик уровня топлива в аккумуляторе
Монитор температуры ON Semiconductor NCT72C
Драйвер белых светодиодов Texas Instruments TPS61161A
Драйвер полумостового затвора Texas Instruments TPS51604 4 А / 28 В
Переключатели нагрузки и распределения питания ANPEC Electronics APL3510F/APL3511D и Texas Instruments TPS22908
Одиночный буфер Texas Instruments SN74LVC1G126
ON Semiconductor ESD7004 и MG2040 ESD защита
Шаг 20
Щит Nvidia Shield!

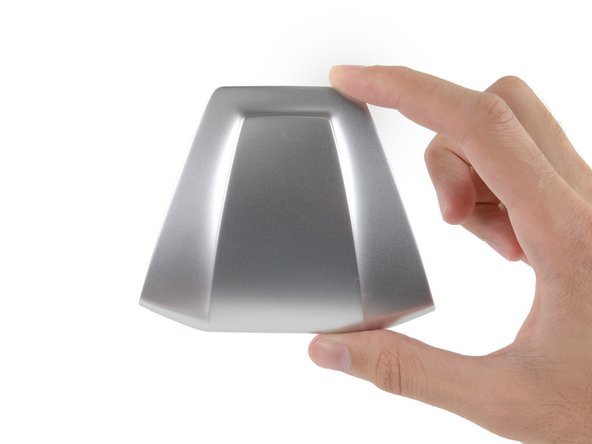

Мы не заметили этого во время игры, но серебристый экран на вершине Shield — это отдельная деталь, закрепленная на устройстве с помощью магнитов.
Легко снимается и легко модифицируется — мы ожидаем увидеть несколько потрясающих щитов с трафаретами.
Мы размышляли над выбором номенклатуры для этого устройства, и тот факт, что оно поставляется с собственным высокотехнологичным щитом, кажется слишком откровенной отсылкой. Может быть, щит — это более секретный, более тонкий намек?
Шаг 21
Десять минут легкого террора с помощью лопатки, и дисплей освобожден от скотча, приклеивающего его к корпусу.
Вынув корпус, мы обнаруживаем несколько антенн, одну микросхему и кабель дисплея, свисающий с задней стороны дисплея.

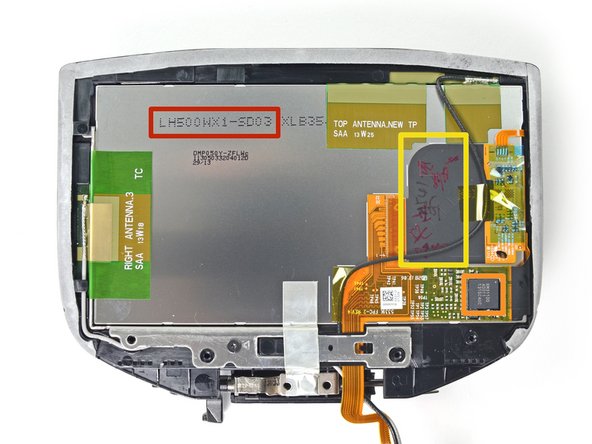

Вот маркировка, которую мы обнаружили:
Дисплей: LH500W1-SD03 (LG Display)
IC: RM31100 (контроллер сенсорного экрана Raydium)
Неразличимые каракули: да, точно…
Шаг 22
Оценка ремонтопригодности Nvidia Shield: 6 из 10 (10 — самый простой ремонт)
Прочная конструкция выдержит регулярное ношение в рюкзаке.
Модульная конструкция позволяет снизить затраты на ремонт, поскольку мелкие детали можно заменять по отдельности.
Shield — устройство совершенно нового типа, и кажется, что в плане ремонтопригодности ему есть куда расти. На данный момент сложная внутренняя конструкция затрудняет ремонт и сборку.
Хотя шарнир кажется прочным, стойкий клей делает ремонт дисплея рискованным, а сложная разборка затрудняет извлечение.
Аккумулятор не так легко достать, и для его замены потребуется сложная разборка.
