Введение
Представляем вашему вниманию разборку логической платы и идентификатор микросхемы для Apple MacBook Air с чипом M2 (2022), используя фотографии из iFixit’s teardown всего устройства.
Большое спасибо нашему участнику сообщества CChin за его вклад!

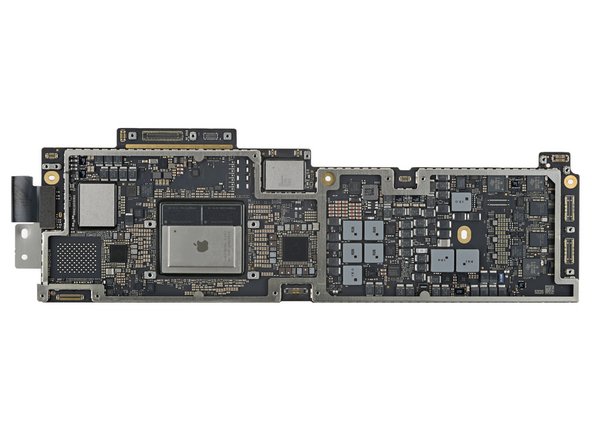

Шаг 1. Идентификация логической платы и микросхем Macbook Air (M2 2022)
Идентификация микросхем, ч. 1:
Apple APL1109 / 339S01067 M2 64-битный восьмиядерный процессор приложений с GPU
SK hynix H58G56AK6HX052 4 ГБ памяти LPDDR5 SDRAM
SK hynix HN3T1BA4GAX170 256 ГБ флэш-памяти NAND
Управление питанием Apple APL109C / 343S00554
Управление питанием Apple APL109D / 343S00555
Macronix MX25S6473F 8 МБ последовательной NOR флэш-памяти
Последовательная память EEPROM от STMicroelectronics
Шаг 2
Идентификация микросхем, п. 2:
Аудиоусилитель Texas Instruments SN012776B0
Контроллер USB Type-C с подачей питания Texas Instruments CD3217B13
Вероятно, Apple Thunderbolt 3 redriver
Вероятно, Texas Instruments USB 2.0 двойной повторитель
GigaDevice GD25Q80E 1 МБ последовательной NOR флэш-памяти
Winbond W25Q80DV 1 МБ последовательной NOR флэш-памяти
Управление питанием дисплея Texas Instruments TPS65157B0
Шаг 3
Идентификация микросхем, п. 3:
Драйвер подсветки ЖК-дисплея Texas Instruments LP8548B1
Зарядное устройство Renesas RAA489900A6
Модуль USI 339S01013 WiFi 802.11a/b/g/n/ac / Bluetooth 5.0
ШИМ-контроллер фаз питания Likely Renesas
Синхронный понижающий преобразователь Analog Devices LT8642-1 10 A
Texas Instruments TPS621371 DC-DC преобразователь
NXP Semiconductor SN210V Контроллер NFC с защищенным элементом
Шаг 4
Идентификация микросхем, п. 4:
Texas Instruments TPS259570DSG eFuse с защитой от перенапряжения
Предохранитель Texas Instruments TPS259461LRPW 5,5 A
Массив смешанных сигналов Renesas SLG461xx
Массив смешанных сигналов Renesas SLG46108
Likely Renesas SLG46108 смешанная сигнальная матрица
Onsemi NCS333A одиночный операционный усилитель
Протектор порта USB Type-C Texas Instruments TPD4S311A
Шаг 5
Идентификация микросхем, п. 5:
Защита от перенапряжения Texas Instruments TVS2200
Коммутатор нагрузки Renesas SLG59M1777V
LDO-регулятор Texas Instruments TPS72748 250 мА / 4,8 В
Вероятно, Renesas SLG59M1460V Выключатель нагрузки 2,0 А
Вероятно, Renesas Двойной выключатель нагрузки на 1 А
Вероятно, переключатель нагрузки Renesas
Транслятор/трансивер уровня напряжения Nexperia 74AVC1T45
Шаг 6
Идентификация ИС, п. 6:
Nexperia LSF0101 1-битный мультитранслятор уровня напряжения
Nexperia LSF0102 2-битный мультитранслятор уровня напряжения
Texas Instruments LSF0102 2-к. многоканальный транслятор уровней напряжения
Nexperia 74AVC2T245 2-битный транслирующий приемопередатчик
Nexperia 74AVC4T774 4-битный транслирующий приемопередатчик
Diodes Incorporated 74LVC1G17FS3-7 одиночный буфер триггера Шмитта
Триггер Шмитта Nexperia 74AUP1G17
Шаг 7
Идентификация микросхем, п. 7:
Texas Instruments SN74AUP1G07 одиночный буфер
Одинарный буфер Nexperia 74AUP1G34
Nexperia 74AUP2G07 двойной буфер
Nexperia 74AUP1G08 одинарный 2-входовой AND-гейт
Nexperia 74AUP1G00 одинарный 2-входовой NAND-затвор
Texas Instruments SN74AUP1G32 одинарный 2-входовой ИЛИ-гейт
Одиночный инвертор Nexperia 74AUP1G04
Шаг 8
Идентификация ИС датчика:
6-осевой МЭМС-акселерометр и гироскоп Bosch Sensortec
