Введение
В этом руководстве вы найдете подробные пошаговые инструкции по замене шнура питания для миксеров KitchenAid 5,5/6,0/7,0 кварты Bowl-Lift Stand Mixers (модели: KSM55/KSM60/KSM70). Кроме того, была проведена большая работа по обеспечению того, чтобы данное руководство было применимо для всех вариантов напряжения/частоты этих моделей (например, 5KSM70, 7KSM55 и т. д.) и всех типов вилок.
ПРИМЕЧАНИЕ: Модели объемом 7,0 кварт (KSM70) существенно отличаются от моделей ProLine объемом 7,0 кварт (модели KSM7XXX, где XXX — трехзначный номер, например, KSM7586).
Поскольку в разных местах могут использоваться не только разные напряжения/частоты, но и разные вилки, существует множество вариантов комбинаций и номеров моделей. Используйте следующую таблицу, чтобы определить соответствующий номер детали Whirlpool для вашего шнура питания:
Шаг 1 ПРЕДУПРЕЖДЕНИЕ!
Перед началом любого ремонта/разборки смесителя убедитесь, что он полностью отключен от электрической розетки.
Хотя данная модель не рекомендуется для коммерческого использования, если миксер используется в коммерческих условиях, можно прикрепить бирку LOTO через отверстие на одном из штырьков сетевой вилки, чтобы предотвратить случайное включение.
Блок управления скоростью/двигателем содержит конденсаторы, которые могут сохранять заряд в течение неопределенного времени. Эти конденсаторы могут представлять значительную и потенциально смертельную опасность поражения электрическим током.
Шаг 2 Снимите планетарный узел
Положите на основание несколько полотенец для посуды или другой мягкий материал, чтобы защитить его от возможных ударов.
Отсоедините планетарный механизм от приводного вала двигателя, вынув фиксирующий штифт (обведен желтым). Это можно сделать с помощью молотка и пробойника или отвертки Torx T15. Просто бейте молотком/отверткой по штифту, пока он не выйдет с другой стороны.
Если планетарный узел не выпадает, возможно, вам придется сильно потянуть его вниз, чтобы извлечь.

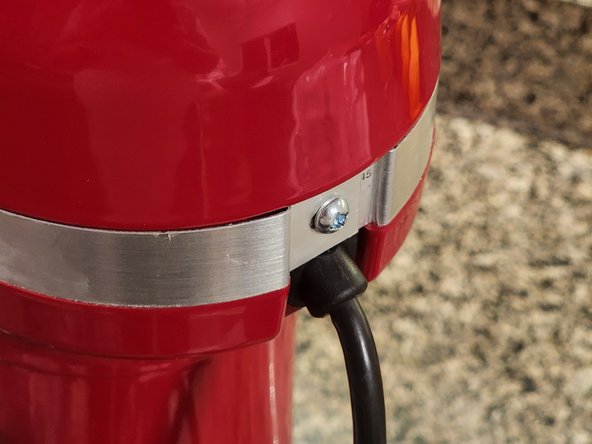

Шаг 3 Снимите ленту отделки
С помощью отвертки Philips №2 выкрутите винт, который крепит ленту отделки.
Снимите ленту.
Шаг 4 Снимите крышку смесителя
Выкрутите четыре винта (обведены желтым, по два с каждой стороны) с помощью отвертки Philips №2.
Снимите крышку, подняв ее прямо вверх.
Шаг 5 Снимите планетарную передачу
С помощью отвертки T25 Torx открутите четыре винта torx на трансмиссии (обведены желтым, по два с каждой стороны).
При откручивании последнего винта не забудьте подставить руку под планетарную передачу, так как она тяжелая и сразу же выпадет.

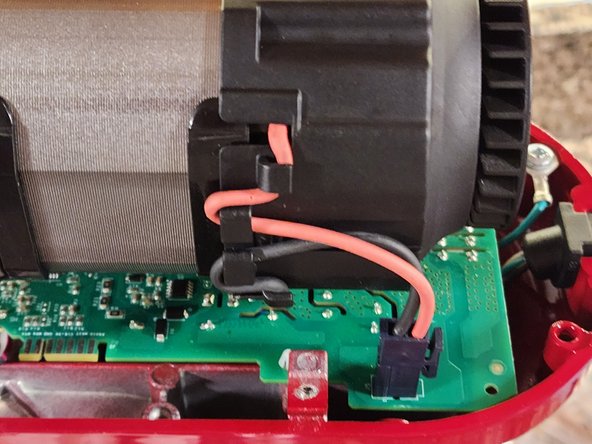

Шаг 6. Отсоедините двигатель
Снимите датчик эффекта Холла с его крепления, нажав на выступ, указанный на первом рисунке, и выдвинув его.
Отсоедините кабель питания, удерживая зажим на правой стороне штекера и потянув штекер прямо вверх.
Шаг 7 Снимите силовой агрегат/двигатель
Силовой агрегат состоит из двигателя, коробки передач и раздаточных шестерен. В отличие от предыдущих поколений миксеров KitchenAid с двигателем переменного тока, в которых он был разделен на отдельные части, здесь он представляет собой единый блок.
С помощью отвертки Philips №2 открутите четыре винта (обведены желтым, по два с каждой стороны), крепящие трансмиссию к корпусу миксера.
При откручивании последнего винта поддерживайте двигатель, поскольку он больше не соединен с корпусом смесителя и может повредить расположенную под ним печатную плату.
Снимите силовой агрегат/двигатель, отложив его в сторону в безопасном месте, где он не может быть поврежден.
Позаботьтесь о защите силового агрегата/двигателя, особенно пластикового вентилятора в задней части, поскольку повреждение любой части двигателя/двигателя (включая вентилятор) потребует замены всего устройства.
Шаг 8 Снимите блок управления скоростью/мотором
С помощью отвертки Philips №2 открутите два винта (обведены желтым на первом изображении), крепящие блок управления скоростью/мотором к корпусу смесителя.
Поверните узел вверх, чтобы открыть разъем питания (обведен синим на втором изображении).
Извлеките разъем питания, нажав на выступ на краю разъема (обведен зеленым на третьем изображении) и потянув вверх.
Шаг 9 Извлеките шнур питания
С помощью отвертки Philips №2 выкрутите винт (обведен желтым), которым провод заземления крепится к корпусу смесителя.
Извлеките шнур питания, приподняв его за разгрузку от натяжения в том месте, где он проходит в миксер.
