Введение
Авторы: Елена Поступальская, Кевин Шипп, Эйлин Тран, Натан Ванг
Продукт представляет собой небольшой фонарик с кнопочным переключателем ввода-вывода, который либо включает, либо выключает свет. На другой стороне светоизлучающего конца находится встроенный карабин, с помощью которого фонарик можно повесить на различные места. На этом черном фонарике есть логотип Aruba, так как он был куплен компанией Aruba и раздавался потенциальным сотрудникам на ярмарке вакансий. Разборка показывает, что находится внутри.

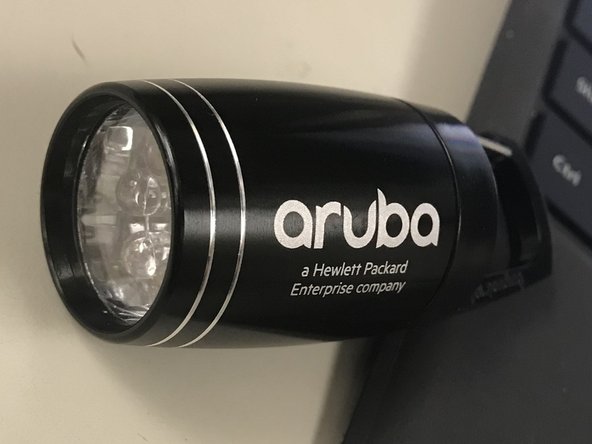

Шаг 1 Открутите верхнюю часть, чтобы увидеть контейнер для батареи
Открутите карабин на конце фонарика, чтобы увидеть внутреннюю часть фонарика, в которой находится батарея
Шаг 2 Снимите черную резиновую крышку со стороны карабина
Снимите черную резиновую крышку со стороны карабина фонаря. Вы заметите маленькую белую пластиковую деталь в центре. Эта деталь позволяет подключить физический переключатель ввода/вывода.
Шаг 3 Извлеките батарейки из фонарика
Извлеките батарейки из фонарика, как показано на рисунке. То, что кажется одной батарейкой, на самом деле две последовательно соединенные CR2032, которые удерживаются вместе пластиковым корпусом.
На зеленой печатной плате с другой стороны находится токоограничивающий резистор для шести светодиодов. Показанные паяные соединения предназначены для катодов (внешний круг) и анодов (внутренний круг) шести светодиодов, а также пружины, которая подключается к двум 3В батареям.
Тада! Это разборка фонаря Aruba Black с карабином 🙂
