Введение
Используйте это руководство, чтобы снять или заменить барабан муфты вентилятора в Echo Power Pruner 254 cc PPT2620 2019.
Шаг 1 Отсоедините свечу зажигания
Прежде чем приступать к ремонту, переведите выключатель в положение «Стоп», чтобы выключить секатор.
Стяните колпачок свечи зажигания прямо со свечи зажигания.
Шаг 2 Снимите узел рукоятки управления
С помощью отвертки T25 Torx ослабьте (но не вынимайте) два винта, крепящих узел основной трубы к рукоятке управления.
Шаг 3
Снимите рукоятку управления с главной трубы в сборе.
Шаг 4 Снимите рычаг дроссельной заслонки
Выкрутите семь винтов T25, скрепляющих рукоятку управления.
Шаг 5
Поднимите верхнюю половину рукоятки управления прямо вверх, чтобы снять ее.
Шаг 6
Извлеките блокиратор дроссельной заслонки из рукоятки управления.
При сборке убедитесь, что блокировка дросселя и курок дросселя ориентированы правильно и что маленькая проволочная пружина вставлена в отверстие на блокировке дросселя, как показано на второй фотографии.
Шаг 7
Выньте рычаг дроссельной заслонки из рукоятки управления.
Во время сборки убедитесь, что пружина внутри курка расположена так, что она обхватывает шарнирную стойку курка и упирается в винтовую стойку слева от курка.
Шаг 8
Протяните трос дроссельной заслонки вбок через прорезь в курке дроссельной заслонки, чтобы снять его с курка.
Шаг 9 Снимите рукоятку управления
С помощью отвертки T25 Torx ослабьте (но не вынимайте) винт, крепящий крючок ремешка к трубе рукоятки.
Вам может понадобиться торцевая головка и торцевой ключ на 8 мм, чтобы удерживать гайку на задней стороне крючка ремешка, пока вы ослабляете болт.
Выкрутите два винта T25, крепящих рукоятку к трубе рукоятки.
Шаг 10
Сдвиньте ремешковый крюк с трубы и снимите его.
Сдвиньте оба зажима, удерживающих рукоятку, с трубы и снимите их.
Шаг 11 Снимите гибкую трубку
Сдвиньте гибкую трубку с трубы рукоятки и снимите ее.
Шаг 12 Отсоедините узел троса управления
Выведите тросы управления из своих гнезд в рукоятке.
Выведите трос дроссельной заслонки из пазов в рукоятке.
Шаг 13
Сдвиньте пластиковую трубку, удерживающую провода управления и трос дроссельной заслонки вместе, вверх и отсоедините от троса дроссельной заслонки. Трубка останется на проводах управления.
Шаг 14 Снимите приводной вал
Поднимите приводной вал прямо из трубы ручки и снимите его.
Шаг 15
С помощью отвертки T25 Torx ослабьте (но не снимайте) винт, крепящий хомут к трубе рукоятки.
Шаг 16
Снимите трубу рукоятки.
Шаг 17
Выверните два винта T25, крепящие крышку выхлопной трубы: один между крышкой и топливным баком, а другой — возле кожуха вентилятора.
Шаг 18
Поднимите крышку выхлопной системы, начиная со стороны, ближайшей к топливному баку, и поверните ее в сторону от блока глушителя.
Поднимите крышку выхлопной системы, чтобы снять ее.
Шаг 19
Выкрутите два винта T25, крепящих крышку двигателя: один возле рукоятки стартера, другой возле основания троса дроссельной заслонки.
Шаг 20
Поднимите крышку двигателя прямо вверх, чтобы снять ее.
Шаг 21
Выкрутите два винта T25, крепящие защитный кожух вентилятора.
Шаг 22
Потяните защитный кожух вентилятора прямо и снимите его.
Следите за тем, чтобы он не зацепился за проходящие через него провода управления. Нет необходимости вытаскивать провода из кожуха вентилятора до конца.
Шаг 23
Выкрутите два винта T25, крепящих кожух вентилятора.
Шаг 24
Снимите кожух вентилятора.
Шаг 25

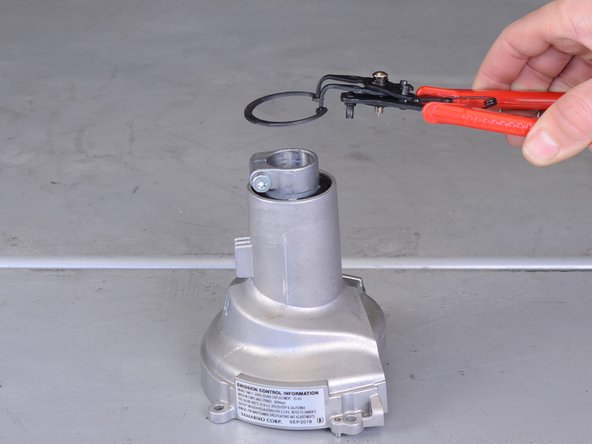

С помощью плоскогубцев для стопорных колец снимите стопорное кольцо внутри узкого конца кожуха вентилятора.
Шаг 26
Возьмитесь за держатель главной трубы плоскогубцами и вытащите его прямо из кожуха вентилятора. Это потребует значительного усилия.
Будьте осторожны, чтобы не повредить и не деформировать держатель трубы, когда вы тянете за него. Не хватайте плоскогубцами внутреннюю часть держателя.
Шаг 27
С помощью плоскогубцев снимите стопорное кольцо вокруг барабана сцепления.
Шаг 28
С помощью перфоратора или болта аккуратно выбейте барабан муфты вентилятора.
Снимите барабан муфты вентилятора.
