Введение
Сотрудничество между NBC и Viget! Взгляните на новую и улучшенную интерактивную брошь Джонни Вейра для Кентуккийского дерби 2018 года. Что она делает? Она подключена к Twitter в режиме реального времени с помощью инновационной электроники. В брошь встроили подсветку, сервоприводы (для галопа аниматроника), акселерометр и Wi-Fi. Увидите, как она оживает, написав в Твиттере #WatchMeNeighNeigh, когда Джонни покажут по телевизору в эту субботу!
Список материалов?
— Индивидуальная печатная плата
— Светильники
— Сервопривод
— Акселерометр
— Wifi модуль
— Батарея
— 3D-печатный корпус
— Краска, стразы, суперклей
Шаг 1. Соберите лошадь
Соберите все детали и переверните их.
Закрепите голову, хвост и обе ноги, установив их на точки вращения.
Шаг 2. Прикрепите перекладину
Аккуратно совместите перемычку с крепежными отверстиями на обеих ногах.
Вставьте два 3-миллиметровых винта для очков в оба конца перекладины.
Затяните винты. Эти винты будут самозавинчиваться в ножки. Будьте осторожны, чтобы не перетянуть и не заклинить тягу.
Шаг 3 Установите сервопривод
Протяните сервопривод через отверстие в печатной плате (сверху вниз).
Ориентируйте сервопривод влево (на одной линии с остальной частью корпуса). Это означает нулевое положение.
Вручную переместите рычаг сервопривода вниз на 90 градусов, чтобы он теперь был направлен вниз на рабочую поверхность.
Закрепите сервопривод на корпусе.

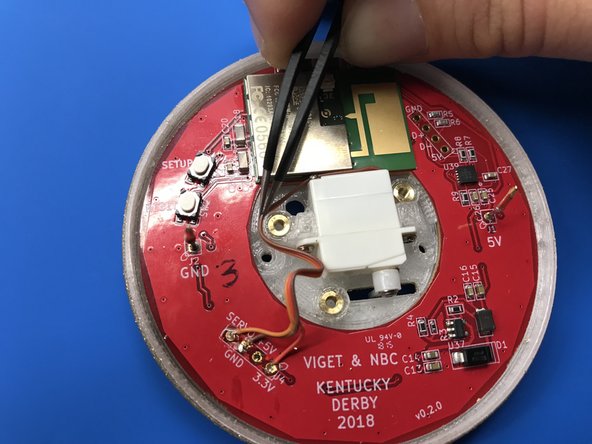

Шаг 4 Сборка корпуса
Поместите печатную плату поверх сервопривода.
Проложите провода сервопривода вокруг различных компонентов, как показано на рисунке.
Намотайте дополнительный провод на свободное место.
Шаг 5 Закрепите лошадь на корпусе
Совместите корпус с монтажными отверстиями на задней стороне корпуса лошади.
Выровняйте рычаг сервопривода с зазором в тяге. Дважды проверьте правильность этого положения перед затягиванием.
Прикрепите лошадь к корпусу с помощью двух винтов M2.
Шаг 6 Соберите заднюю часть корпуса
Начните с установки нижней стороны с выемкой в кромку корпуса.
Совместите все три монтажных отверстия сверху.
Плотно прижмите обеими руками (не давите на лошадь) и проведите руками по краям, пока задняя часть не будет прижата заподлицо.
Закрепите заднюю часть корпуса тремя винтами M2. НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ СИЛЬНО!
Шаг 7 Подайте питание
Прикрепите жгут проводов к броши.
Подключите жгут проводов к источнику питания USB.
