Введение
Частичный / тактический разбор, для чистки и быстрого ремонта.
Шаг 1 Снимите крепление штатива
Положите объектив лицом вниз (передняя часть на стол).
Выкрутите 3 винта на креплении объектива
Снимите байонет объектива
Потяните/толкните крепление штатива в сторону задней части объектива и снимите его. Будьте терпеливы, оно очень точно собрано.
Ослабьте кольцо штатива, чтобы оно могло вращаться.
Снимите штативное кольцо. Имейте в виду, что внутри находится стальной шарик, поворачивающийся на 90 градусов.
фотографии TBD
Шаг 2
НЕ откручивайте 3 винта калибровки шкалы фокусировки. Я действительно сделал это при попытке разборки. К счастью, перед этим я пометил исходное положение.
Сначала я попытался снять переднюю группу элементов. Но резьба каким-то образом заблокировалась, и ее невозможно было провернуть с помощью имеющегося у меня инструмента. Поэтому я сдался, и в большинстве случаев для чистки не нужно снимать переднюю группу.
Снимите резинку фокусировочного кольца. Не торопитесь, это огромная деталь, и она может быть приклеена.
Шаг 3
Выкрутите 2 винта ограничителя фокусировки. Ваши могут быть в других отверстиях. Также вы можете захотеть откалибровать его. Есть 3 отверстия на бесконечности и 2 на близком расстоянии (8 м / 25 футов).
Шаг 4 Отметьте точку!
ПРОЧИТАЙТЕ ЭТО! На следующем этапе медленно поверните объектив и, прилагая осторожное усилие, раздвиньте переднюю и заднюю части, отметьте место разделения.
Поверните заднюю половину объектива в направлении крупного плана (CW, как при взгляде вниз), пройдите отметку 8 м/25 футов и продолжайте, прикладывая легкое усилие, тянуть заднюю часть вверх, пока они не разделятся, отметьте эту точку.
Когда соберете их обратно, закрепите под этим углом/в этой точке.
Шаг 5
Переднюю трубку закрепите с внутренней стороны.
Задняя трубка — с внешней стороны.

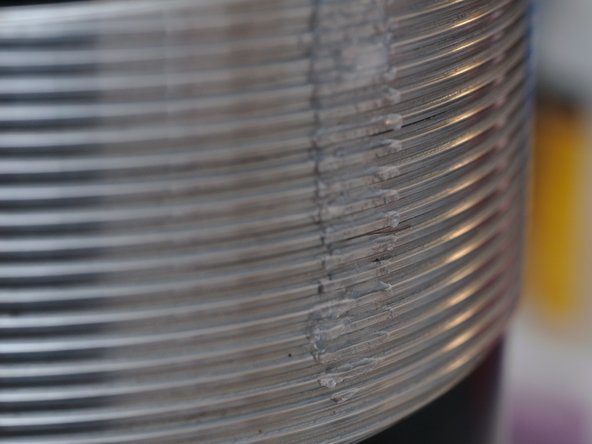

Шаг 6
Это лишь частичная разборка. Этот объектив очень хорошо сделан и очень точен.
До этого момента это разумная «профилактическая разборка». Вы можете выполнить большинство операций по очистке зеркал и линз и замене смазки.
Установив их обратно в точку/угол, отмеченный на предыдущем шаге, шкала фокусировки не нуждается в калибровке.
