Введение
Эта камера была потеряна в ливневой канализации в течение нескольких дней, прежде чем ее нашел владелец. Беглый осмотр владельца показал, что камера никак не реагирует, не включается и не подает никаких других признаков функционирования. Здесь мы начнем с ЖК-дисплея, в дальнейших руководствах мы будем углубляться в ремонт и чистку. Это относительно недорогая камера, и ее легко можно заменить на новую, но мы решили, что она может стать полезным учебным пособием.
Шаг 1 ЖК-дисплей
Вид на заднюю панель камеры. Грязь и копоть от повреждения водой сразу же становится заметной.
Откройте дверцу батарейного отсека и извлеките батареи и карту памяти, если она установлена.
Открутите два винта с правой стороны.
Шаг 2
Открутите два винта с правой стороны.
Выкрутите два винта в нижней части камеры.
Все шесть винтов из корпуса имеют одинаковую длину. Нет необходимости держать их отдельно друг от друга.
Шаг 3

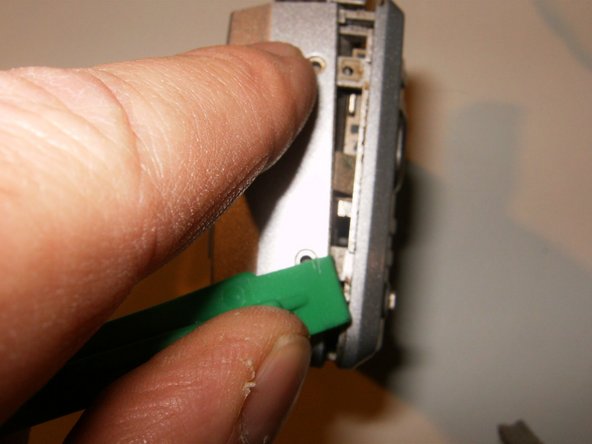

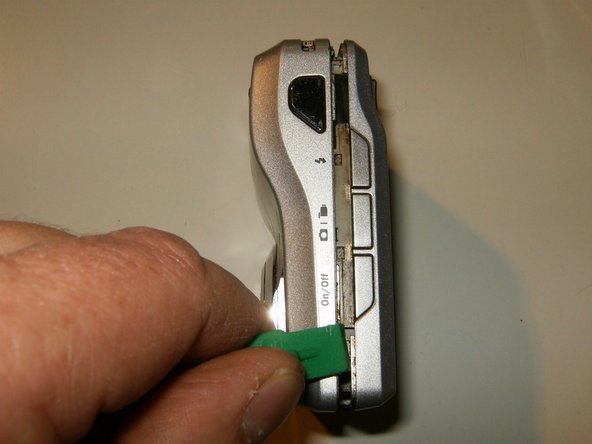

Используйте инструмент для открывания пластика или ногти, чтобы отделить корпус. Начните с батарейного отсека.
Двигайтесь по кругу, осторожно надавливая на инструмент под небольшим углом.
Корпус легко отделится, когда инструмент для открывания пройдет по всему периметру камеры.
Шаг 4

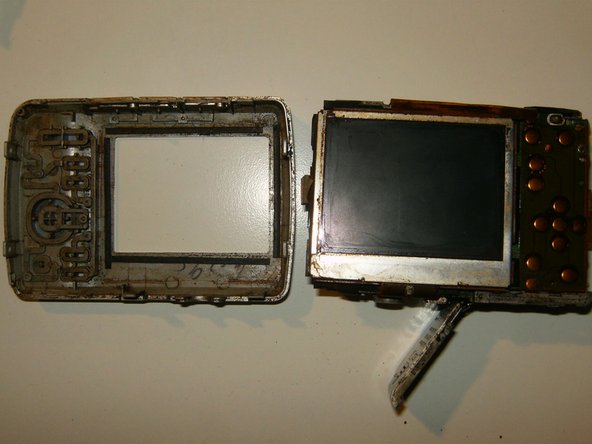

Передняя часть камеры обычно снимается первой (обратите внимание на грязь и копоть от повреждения водой).
Потяните за заднюю часть корпуса.

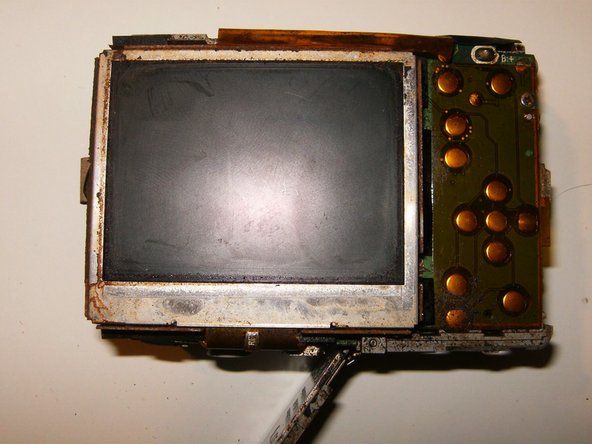

Теперь ЖК-дисплей можно легко увидеть в небольшом металлическом держателе.
Шаг 5
Переверните ЖК-дисплей из держателя сверху вниз.

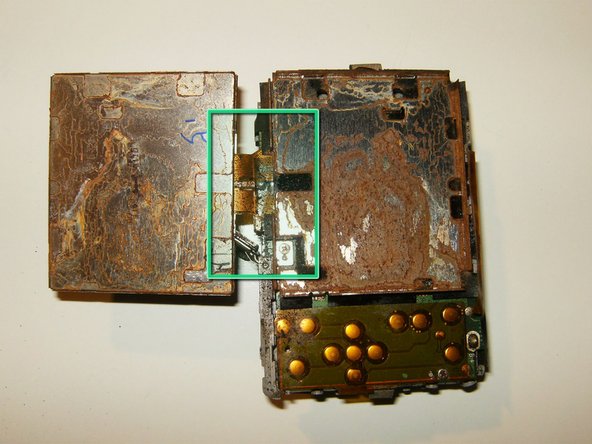

После переворачивания станет видно крепление ленточного кабеля под держателем ЖК-дисплея. На задней рамке ЖК-дисплея видны обширные повреждения от воды, а также коррозия на кабеле ЖК-дисплея.

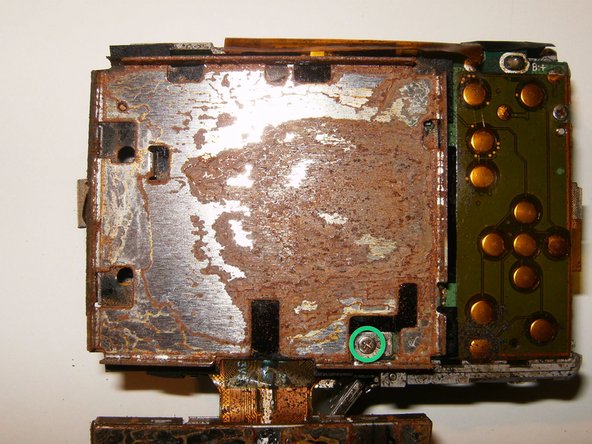

Выкрутите маленький винт Philips на правой нижней стороне держателя ЖК-дисплея.
Шаг 6

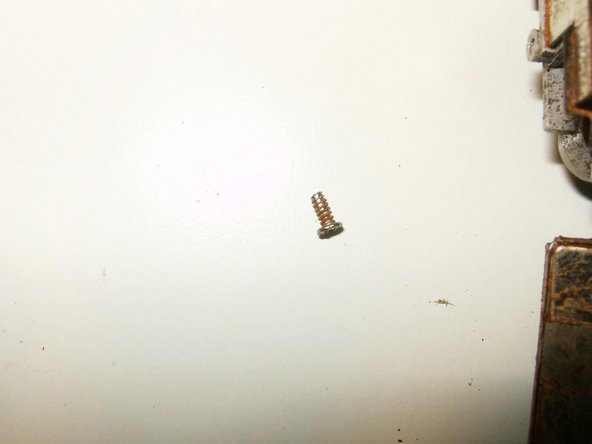

Выкрутите маленький винт.
Этот винт немного меньше, чем те, что из корпуса. Держите его отдельно.

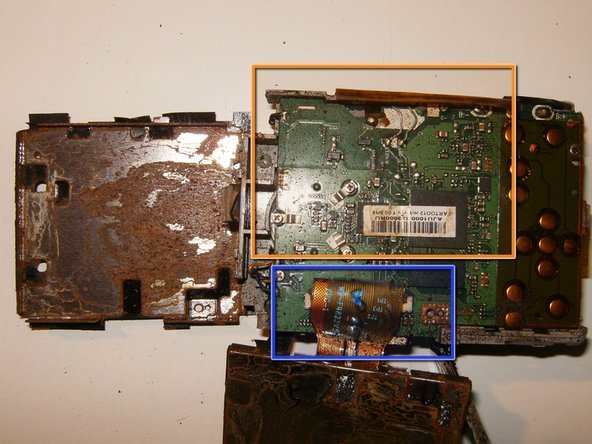

Вынув винт, отделите держатель ЖК-дисплея от печатной платы. Обратите внимание на направление ленточного кабеля ЖК-дисплея.
Коррозия и загрязнение печатной платы теперь хорошо видны
Шаг 7
Переверните ЖК-дисплей правой стороной вверх к верхней части камеры.

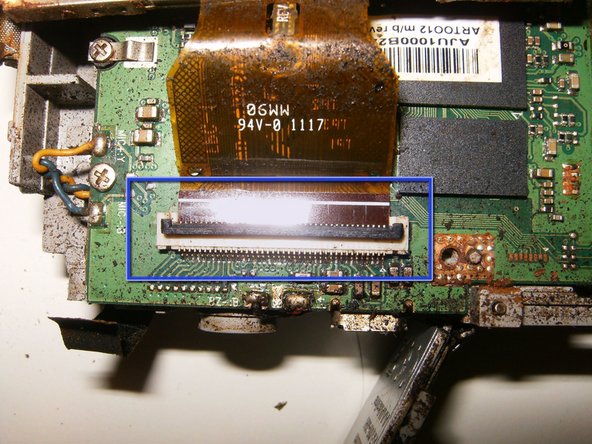

Откройте зажим на разъеме с помощью ногтей. черный зажим нужно перевернуть в сторону нижней части камеры.

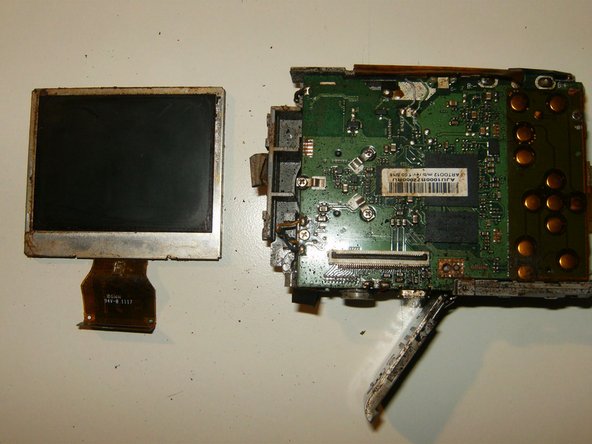

Теперь ЖК-дисплей можно снять и заменить
