Введение
Данное руководство может быть полезно, если дисплей вашего Dell Inspiron 1721 не формирует изображение должным образом или получил какие-либо повреждения, и поможет в процессе снятия и замены.
Перед началом процесса извлечения убедитесь, что устройство полностью выключено.
Шаг 1 Батарея
Сдвиньте выступы наружу, чтобы отсоединить фиксаторы.
Захватите и потяните аккумулятор в сторону от устройства, чтобы извлечь его.
Шаг 2 Крышка шарнирной пластины
Подденьте угол крышки шарнира с помощью инструмента для открывания iFixit.
Проведите инструментом iFixit по обеим сторонам и передней части крышки шарнира, чтобы освободить ее.
Откиньте дисплей назад до упора и поднимите крышку шарнира, чтобы снять ее.
Шаг 3 Клавиатура
Выверните четыре винта Phillips #1 диаметром 3 мм из верхней части клавиатуры.
С помощью инструмента для открывания iFixit сдвиньте клавиатуру вверх по направлению к дисплею.
Сдвиньте клавиатуру, пока она не освободится от защелки, и поднимите ее вверх, чтобы снять.
Шаг 4 Сборка дисплея
Отверните два невыпадающих винта Phillips #0.
Снимите крышку.
Шаг 5
Отсоедините антенные разъемы от карты WLAN.
Шаг 6
Выкрутите 3-миллиметровый винт Phillips #0, крепящий разъем к заземлению корпуса.
Отсоедините разъем дисплея.
Отсоедините второй разъем, затем отсоедините кабель от основания.
Шаг 7
Отсоедините кабель дисплея от подставки для ладоней.
С помощью пробки аккуратно вытяните провода антенны на переднюю панель устройства.
Шаг 8
Выкрутите два 3,5-миллиметровых винта Phillips, которые удерживают дисплей в сборе на месте.
Поднимите узел прямо вверх, чтобы отделить его от корпуса устройства.
Шаг 9 ЖК-экран

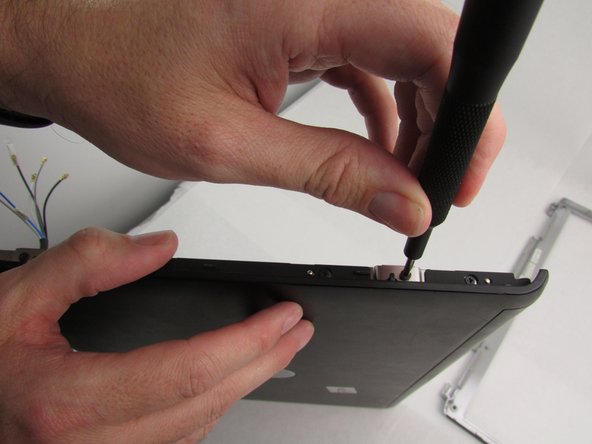

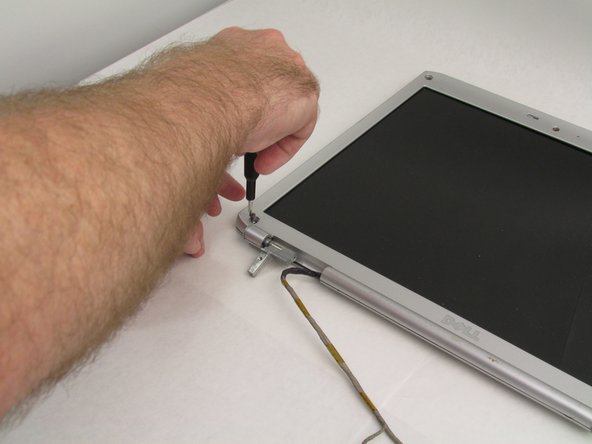

Выкрутите шесть винтов Phillips #0 из корпуса дисплея.
Шаг 10

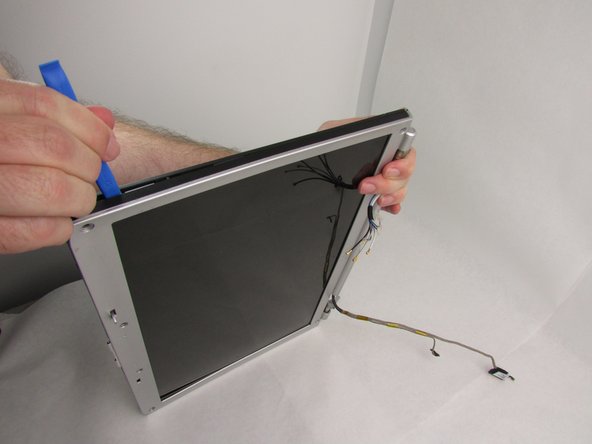

С помощью инструмента для открывания снимите замки с корпуса дисплея.
Шаг 11

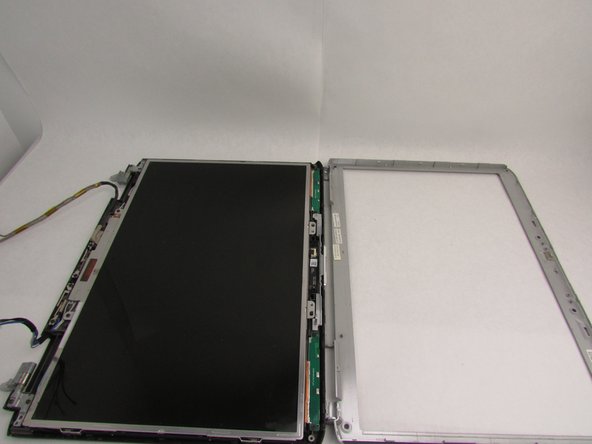

С помощью отвертки Phillips #0 открутите восемь винтов, крепящих ЖК-дисплей внутри корпуса дисплея.
Поднимите ЖК-дисплей вверх из корпуса дисплея.
Шаг 12

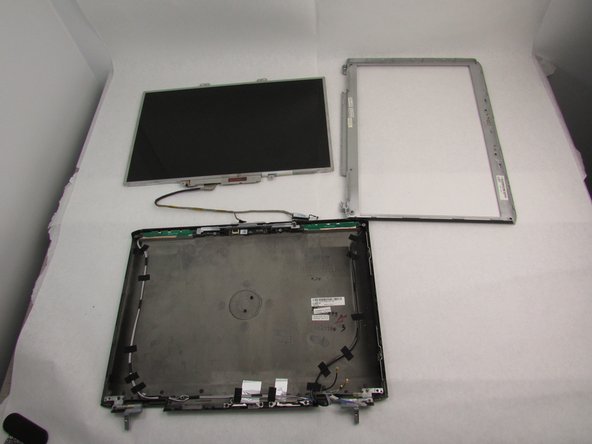

Отсоедините кабель дисплея от корпуса, чтобы полностью отсоединить ЖК-дисплей.
