Введение
Используйте это руководство, чтобы снять ЖК-дисплей и дигитайзер вашего Motorola Moto E4 Plus.
Перед началом работы загрузите приложение Rescue and Smart Assistant, чтобы создать резервную копию устройства и определить, является ли проблема программной или аппаратной.
Прежде чем разбирать телефон, разрядите аккумулятор ниже 25 %. Аккумулятор может загореться и/или взорваться, если его случайно проткнуть, но вероятность этого гораздо ниже, если он разряжен.
В данном руководстве заменяется только дисплей, при этом оригинальная рамка и аккумулятор остаются на месте. Некоторые сменные экраны для этого телефона поставляются с предустановленной новой рамкой (также известной как шасси), что требует выполнения совершенно другой процедуры. Убедитесь в том, что у вас есть нужная деталь, прежде чем приступать к выполнению данного руководства.
Шаг 1 Снимите заднюю крышку
Перед началом разборки выключите телефон.
Вставьте край лопатки в выемку в правом нижнем углу телефона.
Поверните пробойник, чтобы начать освобождать заднюю крышку от телефона.
Сдвиньте пробойник вдоль нижнего края, чтобы отделить заднюю крышку от телефона.
Шаг 2
Поднимите телефонный блок из задней крышки.
Шаг 3 Выкрутите винты средней рамки
Выкрутите девятнадцать винтов T3 длиной 3,2 мм, крепящих пластиковую среднюю рамку.
Шаг 4 Освободите зажимы средней рамки
Пластиковая средняя рамка по-прежнему удерживается на месте с помощью зажимов.
Вставьте плоский конец пробки в шов средней рамки в левом нижнем углу телефона (рядом с отверстием микрофона).
Поверните пробойник, чтобы освободить пластиковый зажим.
Повторите процедуру для клипсы в правом верхнем углу телефона.
Шаг 5 Снимите среднюю рамку
Поднимите нижний край пластиковой средней рамки вверх, пока не освободятся зажимы вдоль верхнего края.
Снимите пластиковую среднюю рамку.
Чтобы снова установить пластиковую среднюю рамку, приложите ее к телефону и сожмите по краям, чтобы защелкнуть фиксаторы.
Шаг 6 Отсоедините аккумулятор
Подденьте и отсоедините разъем аккумулятора от гнезда на материнской плате с помощью острия шила.

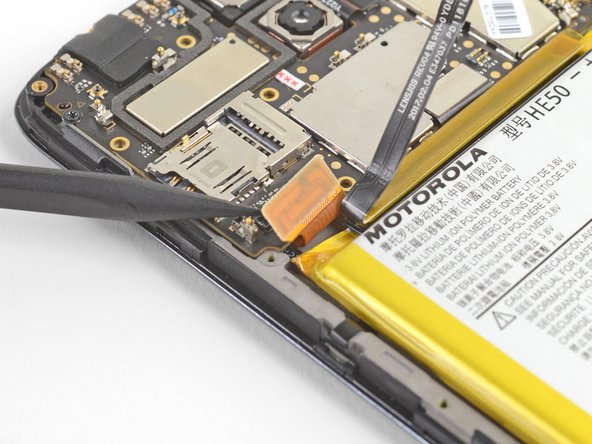

Шаг 7 Отсоедините кабель дисплея
Подденьте и отсоедините кабель дисплея от гнезда материнской платы, расположенного в левом нижнем углу материнской платы.

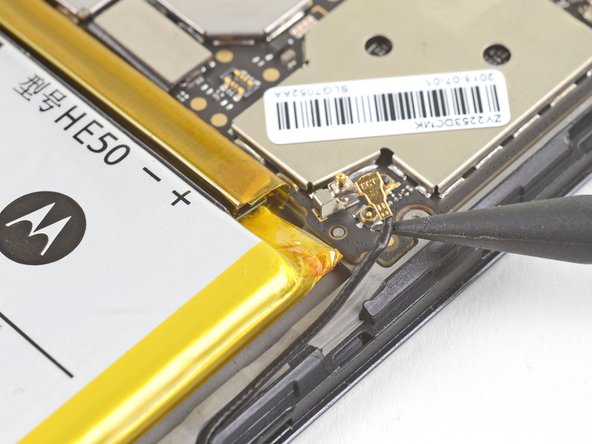

Шаг 8 Отсоедините антенный кабель
Подденьте и отсоедините антенный кабель от гнезда материнской платы с помощью острия пробки.
Шаг 9 Отсоедините межблочный кабель
Подденьте и отсоедините межблочный кабель от гнезда материнской платы с помощью острия лопатки.
Шаг 10 Открутите винты материнской платы
Выкрутите два черных винта T3 длиной 3,2 мм, крепящих материнскую плату.
Шаг 11 Извлеките материнскую плату
Возьмитесь за материнскую плату за верхние углы и извлеките ее из телефона.
Извлеките материнскую плату.

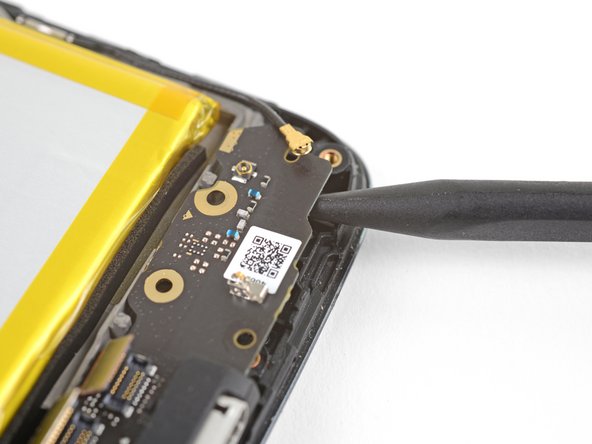

Шаг 12 Отсоедините антенну

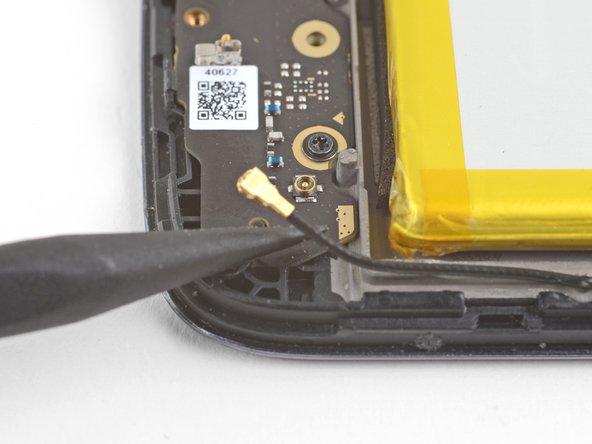

Подденьте антенный кабель и отсоедините его от гнезда на системной плате.
Шаг 13 Отсоедините разъемы дочерней платы

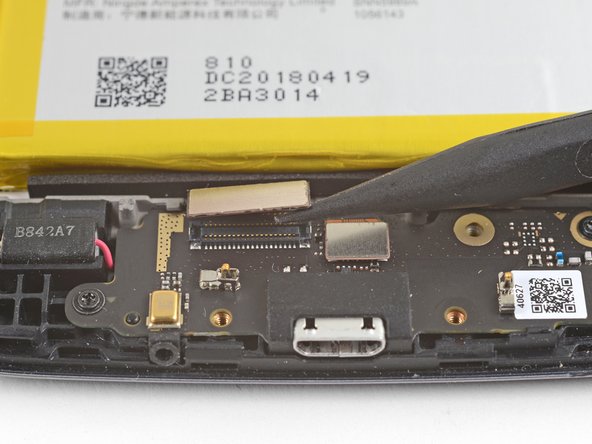

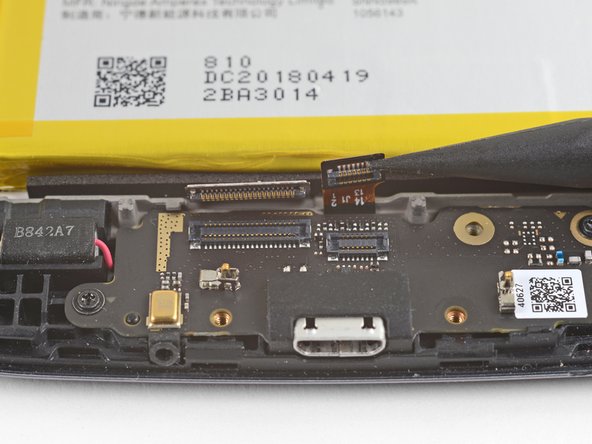

Подденьте и отсоедините межблочный кабель от гнезда дочерней платы с помощью острия пробки.
Подденьте и отсоедините кабель датчика отпечатков пальцев, расположенный рядом с ним, от дочерней платы.
Шаг 14 Открутите винты дочерней платы
Выкрутите два винта T3 длиной 3,2 мм, крепящие дочернюю плату.
Шаг 15 Ослабьте дочернюю плату
Вставьте острие шила под правый нижний угол дочерней платы и подденьте ее, чтобы ослабить.

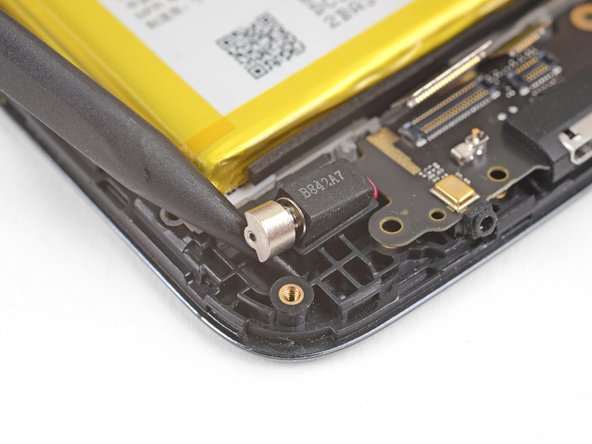

Шаг 16 Ослабьте вибромотор
Подведите острие шила под вибромотор и подденьте его вверх, чтобы ослабить.
Шаг 17 Снимите дочернюю плату

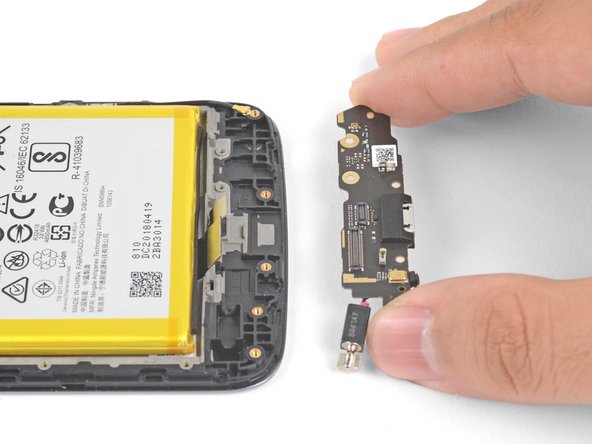

Возьмите дочернюю плату за края и извлеките ее из углубления.
Снимите дочернюю плату. К ней будет прикреплен вибромотор.

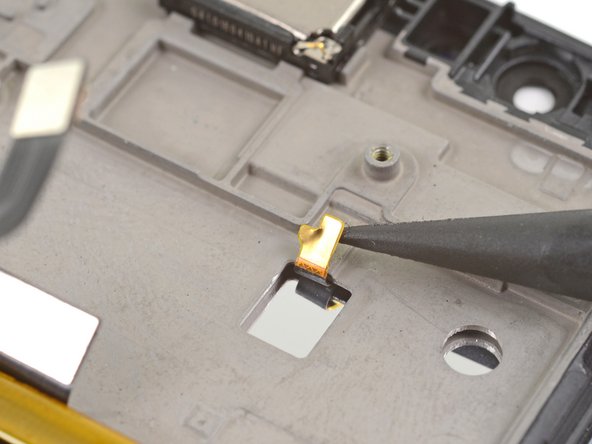

Шаг 18 Отсоедините заземление дисплея
Подденьте и отсоедините кабель заземления дисплея от рамы с помощью острия шила.
При установке сменного кабеля убедитесь, что он правильно расположен золотой стороной вверх.
Шаг 19 Нагрейте клей для дисплея
Приготовьте iOpener и приложите его к дисплею не менее чем на две минуты, чтобы ослабить клей под ним.
Шаг 20 Ослабьте дисплей

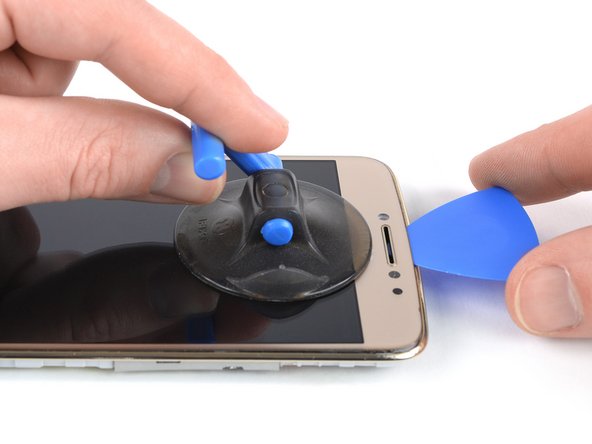

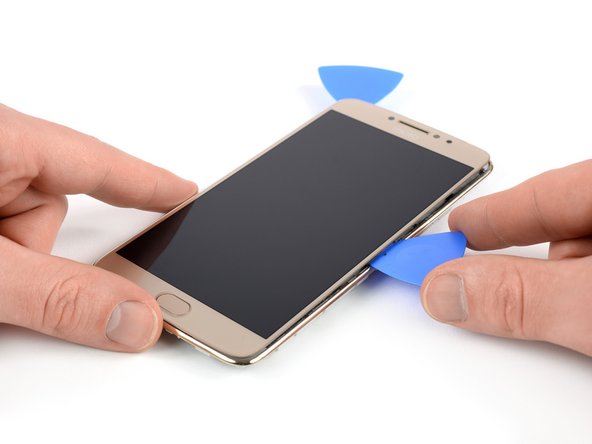

Когда экран станет теплым на ощупь, приложите присоску к верхнему краю телефона под динамиком наушников.
Если экран телефона треснут, присоска может не приклеиться. Попробуйте приподнять ее с помощью крепкого скотча или приклейте присоску на место и дайте ей затвердеть, чтобы вы могли продолжить работу.
Потяните присоску вверх и вставьте кончик медиатора под дисплей, где находится динамик наушников.
Сдвиньте медиатор к левому верхнему углу телефона, чтобы срезать клей.
Шаг 21

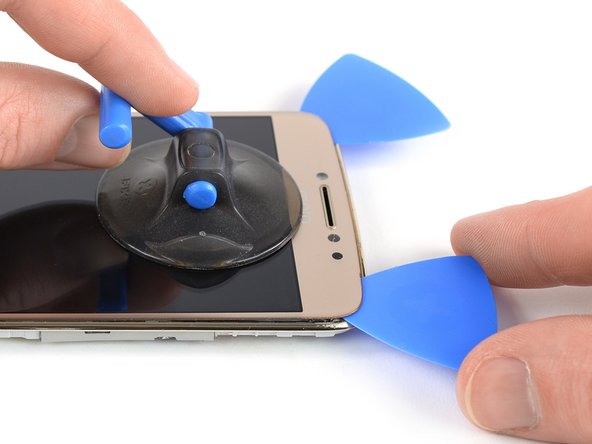

Вставьте вторую открывающую кирку и сдвиньте ее к правому верхнему углу телефона.
Шаг 22
Если срезать клей слишком сложно, разогрейте и снова нанесите iOpener на экран.
Проведите открывающим резцом из правого верхнего угла вниз по правому краю телефона и срежьте им клей.
При разрезании следите за тем, чтобы резцы скользили под панелью дисплея, а не просто между дисплеем и передним стеклом.
Продолжайте скользить резцом по правому нижнему углу телефона.
Шаг 23

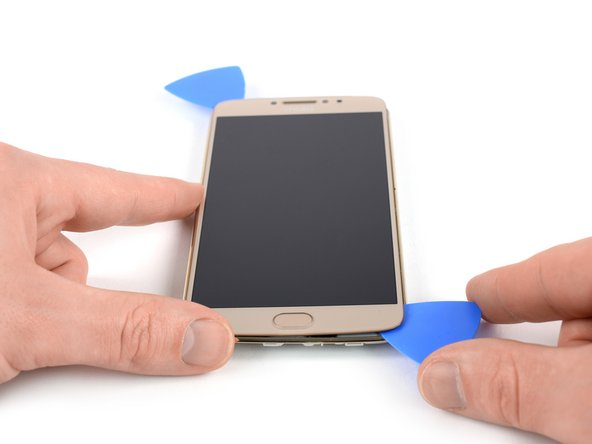

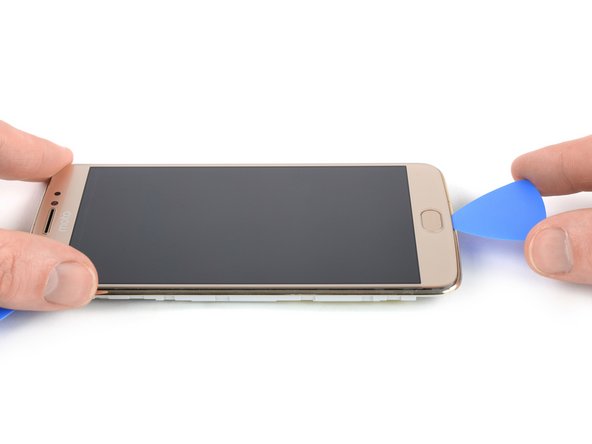

Проведите открывающим резцом вдоль нижнего края телефона и срежьте клей.
Будьте осторожны около кнопки «Домой», вставляя только кончик открывающего резца, чтобы не повредить кнопку.
Шаг 24

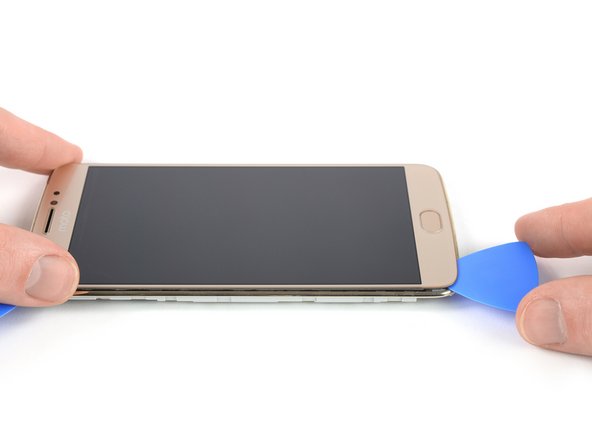

Повторите предыдущую процедуру нагрева и разрезания на левом краю телефона, чтобы срезать оставшийся клей.

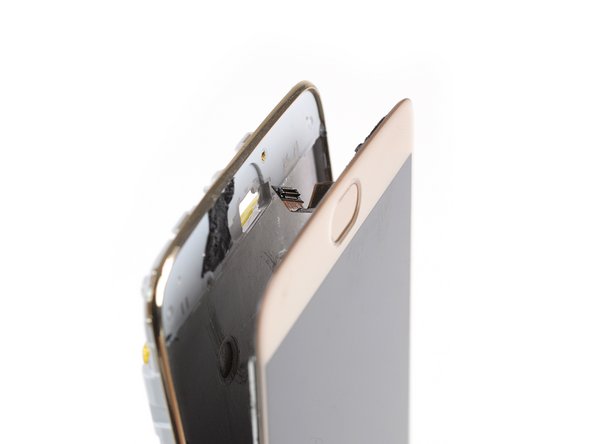

Не снимайте дисплей полностью! Гибкие кабели для снятия отпечатков пальцев и дисплея все еще пропущены через среднюю рамку.
Шаг 25 Извлеките ЖК-дисплей и дигитайзер

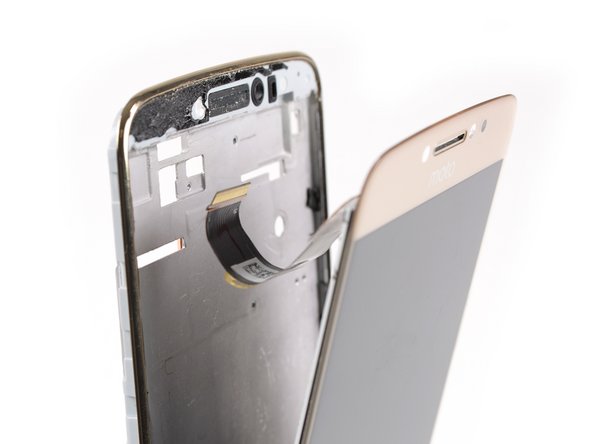

Осторожно проденьте кабель дисплея сверху и кабель датчика отпечатков пальцев снизу через отверстия в средней рамке.
Извлеките ЖК-дисплей и дигитайзер.
Удалите остатки клея со средней рамки и протрите склеенные участки изопропиловым спиртом и безворсовой тканью.
Если в комплект нового ЖК-дисплея и дигитайзера не входит датчик отпечатков пальцев, вам нужно продолжить руководство по датчику отпечатков пальцев, чтобы перенести его на новый ЖК-дисплей и дигитайзер.
Внимательно сравните заменяемую деталь с экраном. Возможно, вам придется перенести на новую деталь мелкие детали, например ободок наушников.
