Введение
Нагревательный элемент для воды — это резистивная проволока, которая кипятит воду, используемую для приготовления напитков. В этом руководстве описано, как заменить нагревательный элемент.
Шаг 1 Нагревательный элемент для воды
Убедитесь, что кофеварка Ninja Coffee Bar отключена от сети и что у вас есть сухое и чистое рабочее место для выполнения этой задачи.
Снимите графин и резервуар для воды и отложите их в сторону.
Шаг 2
Открутите винты T-10 с нижней крышки кофемашины и снимите ее.
Шаг 3
Открутите и снимите слой нагревательной пластины. В результате откроется доступ к внутренним деталям машины.
Шаг 4

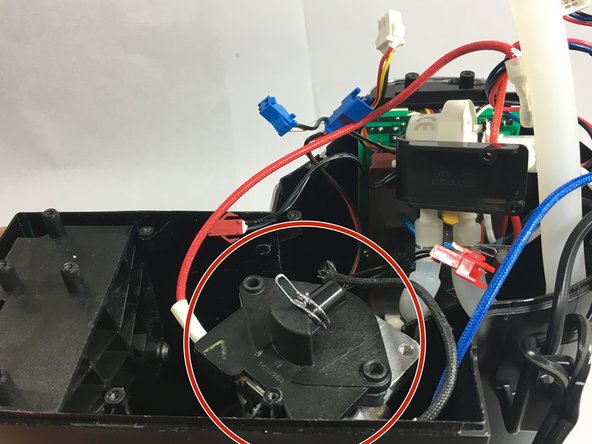

Найдите нагревательный элемент для воды во внутреннем пространстве кофеварки.
Шаг 5
Открутите два указанных винта J1S1 в основании водонагревательного элемента.
Шаг 6
Открутите и выньте оставшиеся винты J1S1, которые крепят водонагревательный элемент к внутренней части устройства.
Шаг 7
Возьмите и снимите зажим, крепящий трубку, которая вставляется в основание водонагревательного элемента.
Отсоедините трубку от водонагревательного элемента.
Шаг 8
Найдите провод с покрытием, который вставляется в боковую часть водонагревательного элемента. Удалите этот провод.
Шаг 9
Найдите два провода, отходящие от водонагревательного элемента и подключаемые к обжимным разъемам.
Используя бокорезы, отрежьте эти провода возле обжимных разъемов.
С помощью бокорезов отрежьте оставшиеся провода, идущие к обжимным разъемам от кофемашины.
Шаг 10
Сожмите и снимите зажим, крепящий основную трубку, подающую воду в нагревательный элемент. Извлеките эту трубку.
Снимите водонагревательный элемент.
Шаг 11
С помощью щипцов для зачистки проводов зачистите отрезанные провода от кофемашины возле их обрезанных концов, чтобы обнажить 2 см металлического проводника от каждого.
Используйте аналогичную процедуру, чтобы снять провода с заменяемого нагревательного элемента. С помощью щипцов для зачистки проводов отделите 2 см металлической жилы от концов проводов.
Шаг 12
Подготовьте два обжимных разъема, заполнив их диэлектрической смазкой.
С помощью обжимного коннектора соедините зачищенный конец провода, идущего от сменного нагревательного элемента, с зачищенным концом соответствующего провода от кофеварки.
Используя второй обжимной разъем, повторите это для оставшейся пары зачищенных проводов.
Используя подходящий обжимной инструмент, обжмите разъемы.
