Введение
ResMed S9 VPAP Auto — это медицинский аппарат искусственной вентиляции легких, обычно называемый VPAP (аппарат с переменным положительным давлением в дыхательных путях). Это руководство поможет вам получить доступ к внутреннему и внешнему фильтрам устройства и заменить их. Фильтры помогают удалять пыль и мусор из воздуха, проходящего через аппарат. Со временем фильтры необходимо будет заменить из-за скопления мусора. Замена фильтров улучшит работу устройства. Замена фильтров позволит устройству работать дольше и эффективнее. Для получения дополнительной информации об устройстве перейдите на домашнюю страницу производителя.
При снятии верхней панели для доступа к системной плате будьте осторожны и не давите на боковую часть ручки управления. Известны случаи, когда она отскакивала от удара или давления.
Шаг 1 Внутренний и внешний фильтры
Приподнимите кромку полупрозрачной пластиковой крышки фильтра в нижней части устройства.
Снимите старый фильтр и замените его новым.
Шаг 2
Чтобы получить доступ к внутреннему фильтру ResMed S9 VPAP Auto, переверните устройство вверх дном.
С помощью отвертки T3 Torx выкрутите винт в углу.
Каждый винт в этом руководстве — это 1,2 мм Torx T3.
Шаг 3
Подденьте заднюю панель с помощью пассатижей.
Шаг 4
С помощью пробки подденьте переднюю панель.
Если у вас возникли трудности, нажмите на два крючка, чтобы открыть эту сторону устройства.
Снимите ее, чтобы открыть панель управления.
Шаг 5
Отверткой T3 Torx открутите два винта на печатной плате.
Шаг 6
Отсоедините штекер, соединяющий красный, оранжевый и черный провода с печатной платой.
Доступ к разъему в правом верхнем углу осуществляется через нижнюю часть устройства.
Переверните плату вверх дном и с помощью пинцета сожмите пластиковый фиксатор под оставшимся разъемом.
Плата сразу же снимется, обнажив внутренности устройства.
Шаг 7
Отверткой T3 Torx выкрутите пять винтов из рамки.

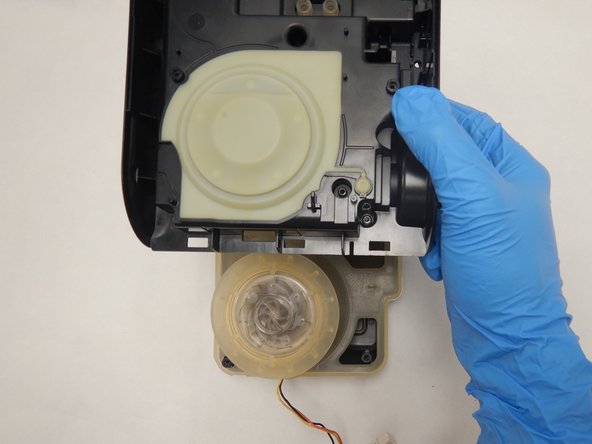

Поднимите пластиковую рамку, чтобы обнажить корпус фильтра.
Шаг 8
Снимите силикон и воздуходувку, чтобы открыть фильтры.
Снимите и замените поролоновые фильтры.
