Введение
Ручки, переключатели, кнопки, вспышка и другие компоненты являются частью единого узла от Canon. Компания Canon обычно не продает детали напрямую потребителям и рекомендует отправлять фотоаппарат в ремонт.
В этом руководстве вы узнаете, как снять верхнюю, переднюю и заднюю панели фотоаппарата, чтобы получить доступ и заменить многие внешние компоненты, которые могли износиться или сломаться.
Шаг 1 Верхняя крышка
Как вы можете видеть, на этой камере T2i (550D) поврежден горячий башмак. Немного поискав на eBay, мы нашли деталь, которую нужно заменить. Это целая сборка верхней крышки.
Вам понадобится следующее:
Инструмент для открывания пластика
маленькие отвертки
Плоскогубцы (или хирургические зажимы :D)
Пинцет
Ручка и бумага
Подготовьте камеру, сняв шейный ремешок, аккумулятор, объектив и SD-карту.
Шаг 2
Открутите два верхних винта под тем местом, где ремешок крепится к корпусу камеры.
Выкрутите винты из нижней части камеры. Обратите внимание, что они могут быть довольно тугими. Одной рукой удерживайте отвертку, а другой вращайте плоскогубцы или зажим.
Запишите расположение каждого винта. Они не все одинакового размера и с разной резьбой.
Шаг 3

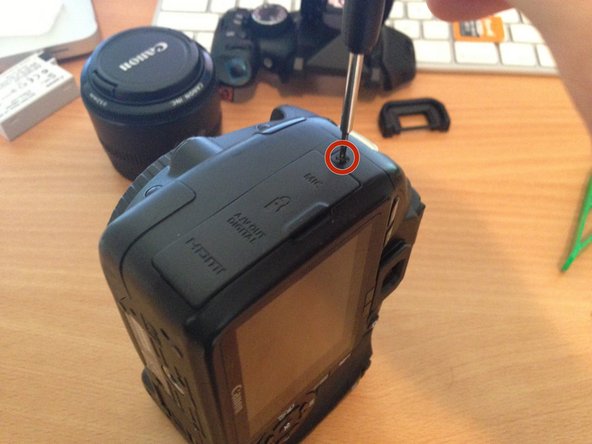

Выкрутите два винта с правой стороны камеры, рядом с CF-картой.
Выкрутите один винт с правой стороны камеры. Оставьте эти винты под резиновой дверцей на потом, сейчас мы хотим сделать только один снаружи.
Снимите окуляр и два винта под ним.
Выкрутите два черных винта на передней панели камеры, прямо над байонетом объектива.
Выкрутите винт в центре ручки фокусировки видоискателя. Он выйдет вместе с ручкой.
Если вы выкрутили все винты, то открутите 10 винтов в верхней части корпуса и 7 — в нижней.
Шаг 4
Подденьте нижнюю часть камеры с помощью инструмента для открывания или отвертки. Передняя панель должна выдвинуться вперед, но ее необходимо приподнять (поддеть) над креплением штатива. Может помочь просунуть маленькую отвертку под панель через крышку батарейного отсека.
Поддев основание передней панели над креплением штатива, осторожно потяните ее в сторону от корпуса камеры.
Не откручивайте винты на металлическом кольце крепления объектива. Это может привести к проблемам с автофокусом.
Видите штуку, похожую на батарейку AA? На самом деле это очень большой конденсатор для зарядки вспышки до высокого напряжения. Не приближайтесь к нему никакими металлическими предметами. Не прикасайтесь к двум выводам в нижней части. Это может привести к очень серьезному шоку, даже без установленной батарейки!
Шаг 5
Открутите два последних винта, крепящих заднюю часть камеры к корпусу, вывернув их из-под дверцы для подключения с левой стороны.
Снимите соединительную пластину и резиновую дверцу и отложите в сторону.
Аккуратно потяните заднюю часть камеры от корпуса.
Не отсоединяйте кабели. В данном руководстве нам нужно получить доступ только к соединению для верхней крышки.
Шаг 6
Найдите ленточный разъем, соединяющий главную печатную плату с верхней крышкой, рядом с кнопкой увеличения, под тем местом, где находится большой палец правой руки при использовании камеры.
Осторожно и аккуратно подденьте разъем лезвием пластикового инструмента для открывания.
Найдите разъем микрофона и отсоедините его. Он находится слева от датчика на печатной плате.
Шаг 7
На передней панели камеры отсоедините красный и желтый провода от печатной платы. Если у вас есть пластиковый пинцет, просто вытащите их из разъемов.
Теперь верхняя крышка свободна. Аккуратно отсоедините ее от корпуса и установите на ее место новую. Убедитесь, что кабели подведены к правильной стороне корпуса. Красный и светлый — спереди; ленточный и крошечный черно-красный микрофонный кабель — сзади.
Видите штуку, похожую на батарейку AA? На самом деле это очень большой конденсатор для зарядки вспышки до высокого напряжения. Не приближайтесь к нему никакими металлическими предметами. Не прикасайтесь к двум выводам в нижней части. Это может привести к очень серьезному шоку, даже без установленной батарейки!
Шаг 8
Когда вы будете устанавливать крышку, обратите внимание, что из новой детали свисают 5 проводов.
Пара проводов с красным разъемом и темный провод.
Пара проводов с желтым разъемом, один желтый, другой белый.
Маленький красно-черный провод с белым разъемом.
Золотой ленточный кабель с плоским квадратным разъемом.
В моем случае я не заметил черный провод, пока не удалил его. Я полагаю, что это провод заземления для устройств с горячим башмаком. Он вставляется в крошечное пространство в верхней части камеры, перед печатной платой.
Согните провод так, чтобы он соответствовал старому, так как мой был прямым и с ним было трудно справиться.
С помощью пинцета вставьте провод в гнездо белого разъема на плате.
Шаг 9
Подключите ленточный кабель к разъему на главной печатной плате.
Подсоедините красный и черный микрофонные кабели к плате.
Шаг 10
Аккуратно установите заднюю панель на камеру, как вы ее снимали. Осторожно, но сильно прижмите, чтобы верхняя крышка и задняя панель встали на место, а отверстия для винтов совместились.
Шаг 11
Подключите красный и желтый разъемы на передней панели камеры. Проложите кабели так, чтобы они не мешали передней крышке при замене.
Шаг 12
Наденьте резиновую соединительную дверцу на пластину разъема и установите ее на место.
Закрутите оба винта, чтобы прикрепить пластину.
Шаг 13

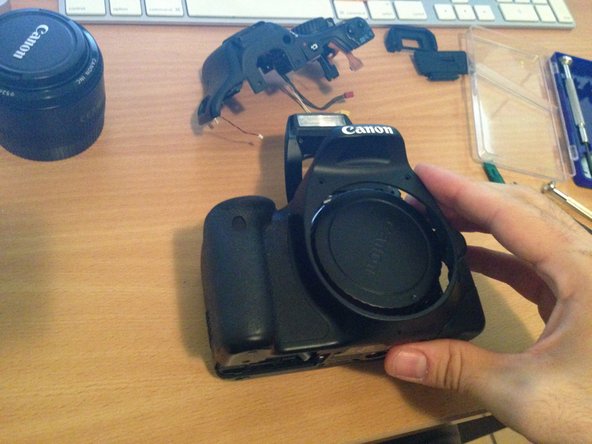

Установите переднюю крышку камеры.
Убедитесь, что все компоненты, такие как инфракрасный приемник и лампа подсветки автофокуса, выровнены.
Шаг 14
Аккуратно прижмите переднюю часть корпуса к задней, помня о том, что передняя часть должна скользить по креплению штатива.
Возможно, вам придется воспользоваться инструментом для открывания, чтобы снова выровнять все, но после небольшого сжатия все должно встать на место с приятным щелчком.
Шаг 15
Установите на место все винты.
Установите на место ручку фокусировки видоискателя. Не забудьте совместить пазы.
Для достижения наилучших результатов вкручивайте каждый винт сначала не очень сильно, а после установки всех винтов вернитесь к затягиванию, чтобы убедиться, что отверстия выровнены.
Шаг 16
Установите на место окуляр, батарею и объектив.
Проверьте камеру.
Готово!
