Введение
Это руководство представляет собой простую замену светодиодного контроллера на маршрутизаторе NETGEAR WPN824.
В разборке маршрутизатора NETGEAR WPN824 нет ничего особенного, но будьте осторожны при обращении с его
материнской платой, кабелями и светодиодным контроллером. Повреждение этих компонентов может привести к необратимым проблемам в работе устройства.
Шаг 1 Снимите крышки винтов
Переверните устройство вверх дном. Снимите 4 резиновые крышки винтов в каждом углу.
Зажмите крышки винтов и медленно потяните их вверх. Возможно, вам придется покрутить и повернуть их, чтобы отсоединить.
Шаг 2 Открутите винты
Выкрутите шесть 3-миллиметровых винтов T15 Torx. Четыре винта по углам маршрутизатора и два в центре.
Используйте отвертку T15 Torx для каждого винта и отложите их в сторону. Это единственные винты, которые вам придется откручивать на протяжении всего ремонта.

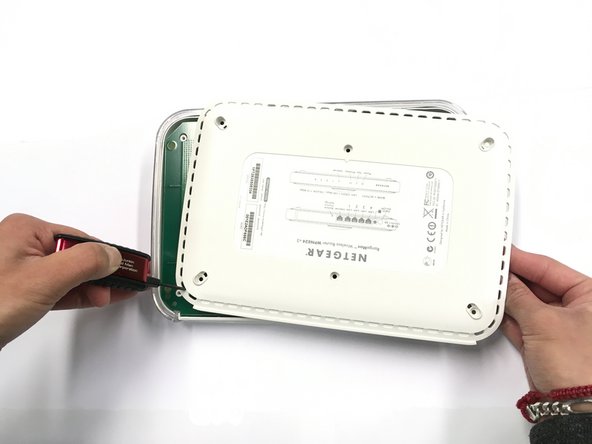

Шаг 3 Снимите заднюю крышку
После того как винты будут удалены, вы можете снять крышку, чтобы открыть материнскую плату.
Чтобы открыть ее, можно воспользоваться безопасным для ESD инструментом для поддевания за одно из небольших боковых отверстий.

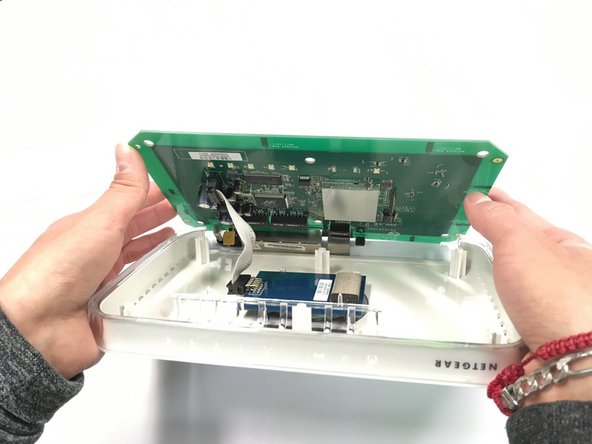

Шаг 4 Отсоедините кабель от светодиодного контроллера

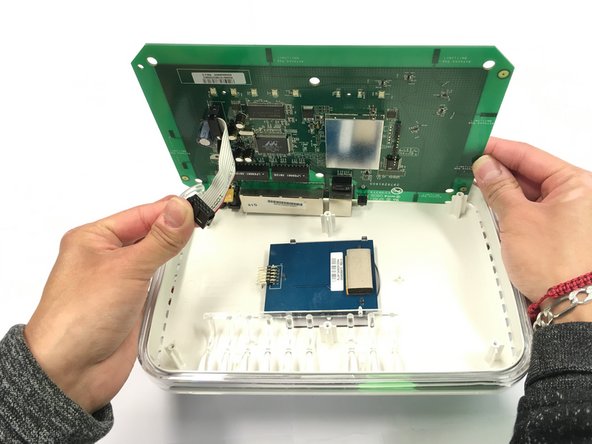

Теперь, когда корпус снят, вы можете медленно поднять материнскую плату с верхней части корпуса.
Отсоедините кабель, соединяющий контроллер светодиодов с материнской платой. Отложите материнскую плату в сторону. Теперь у вас будет доступ к контроллеру светодиодов.
Шаг 5 Отсоедините светодиодный контроллер

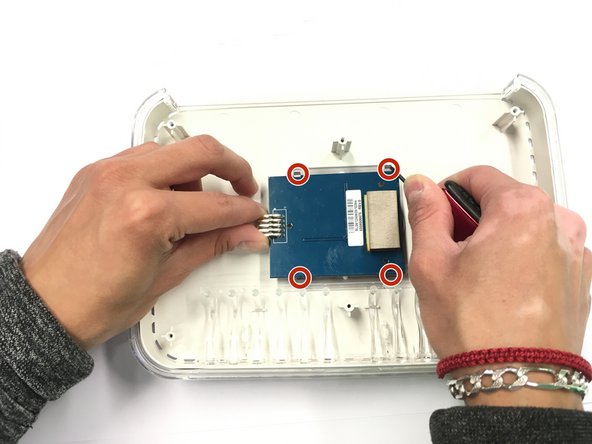

Контроллер светодиодов будет прижат несколькими пластиковыми зажимами. Используйте безопасный для электростатических разрядов инструмент, чтобы отсоединить контроллер светодиодов.
ПРЕДУПРЕЖДЕНИЕ: Имеется 4 клипсы, они прозрачные. Отсоедините их все, прежде чем снимать контроллер. Обращайтесь с зажимами и светодиодным контроллером осторожно.
Шаг 6 Заключительный шаг
Теперь, когда вы отсоединили контроллер, вы можете медленно извлечь его из пластиковых держателей.
Поздравляем! Вы успешно сняли светодиодный контроллер!
