Шаг 1 Снимите наглазник
Снимите наглазник, аккуратно подтолкнув его вверх, чтобы он не мешал нам на последнем этапе снятия заднего кожуха с корпуса камеры.
Шаг 2 Открутите нижние винты
Выкрутите три винта с крестообразным шлицем 1/8″ из нижней части заднего корпуса.
Шаг 3 Открутите винты внутри отсека для CF-карты
Откройте отсек для CF-карты, сдвинув его вверх и наклонив в сторону от корпуса камеры.
Выкрутите два крестообразных винта 3/16″, расположенных рядом с отверстием для слота CF-карты.
Шаг 4 Выкрутите винты из бокового резинового покрытия
Выкрутите черные винты из левого резинового покрытия камеры — обратите внимание, что это винт 5/16″ сверху и винт 3/16″ снизу.
Шаг 5 Снимите боковое резиновое покрытие
С помощью отвертки или инструмента для вскрытия пластика снимите резиновое покрытие с левой стороны камеры.
Шаг 6 Выкрутите скрытый винт из заднего корпуса
С помощью острого инструмента снимите мягкий колпачок, закрывающий винт.
Извлеките винт с крестообразным шлицем 3/16″.
Шаг 7 Отсоедините задний кожух от корпуса камеры
Используйте пластиковый инструмент для открывания, чтобы помочь отсоединить задний корпус от корпуса камеры.
Шаг 8 Снимите задний кожух с корпуса камеры
Осторожно поднимите задний кожух с корпуса камеры слева направо.
Шаг 9 Отсоедините плоский кабель, соединяющий корпус камеры с задней панелью
Найдите разъем, который крепит плоский кабель к главной печатной плате. Разблокируйте разъем, аккуратно потянув вверх его черную часть со стороны, куда входит плоский кабель.
Вытащите плоский кабель из разъема и полностью снимите задний корпус с камеры.
Обратите внимание, что я приклеил все винты на их прежние места на снятом заднем корпусе, чтобы не потерять и не перепутать ни один из них.
Шаг 10 Открутите винты с верхней части корпуса
Выкрутите винт с крестообразным шлицем 1/4″ рядом с креплением ремешка для переноски.

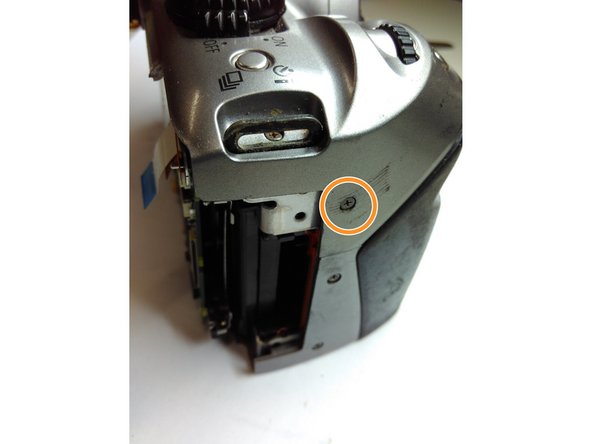

Выкрутите 1/8″ крестообразный винт с правой стороны верхнего корпуса.
Выкрутите два винта 3/16″ с крестообразным шлицем с задней стороны верхнего корпуса.
