Замена верхнего блока корпуса ноутбука Asus ROG G751JL-BB17T29

СОДЕРЖАНИЕ
16 просмотров
09 декабря 2023

Введение

С помощью этого руководства вы можете снять или заменить верхнюю часть корпуса ноутбука Asus ROG G751JL. В этот узел входят клавиатура и трекпад.

Шаг 1 Снимите дверцу доступа к оперативной памяти

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Remove the RAM access door: step 1, image 1 of 2Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Remove the RAM access door: step 1, image 2 of 2

С помощью инструмента для открывания подденьте небольшую резиновую крышку в правом верхнем углу дверцы доступа к оперативной памяти.

Шаг 2

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 2, image 1 of 1

Выкрутите винт Phillips #00 диаметром 5,3 мм, крепящий дверцу доступа к оперативной памяти.

Этот винт удерживается в отверстии дверцы шайбой и не выйдет из отверстия даже после того, как вы его выкрутите.

Шаг 3

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 3, image 1 of 2Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 3, image 2 of 2

Вставьте острие отмычки в шов возле правого верхнего угла дверцы доступа к оперативной памяти и осторожно подденьте дверцу.

Дверца удерживается на месте небольшими зажимами по краям. Поддевайте до тех пор, пока не почувствуете, что ближайшие зажимы освободились.

Шаг 4

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 4, image 1 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 4, image 2 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 4, image 3 of 3

Вставьте широкий край медиатора в новую часть шва между дверцей и компьютером.

Поднимите дверцу вверх, чтобы освободить ближайшие к резцу зажимы.

Продолжайте продвигать медиатор вдоль шва по всему периметру дверцы, поддевая по мере продвижения, пока не освободятся все зажимы, удерживающие дверцу.

Шаг 5

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 5, image 1 of 1

Снимите дверцу доступа к оперативной памяти.

Шаг 6 Извлеките оптический привод

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Remove the optical drive: step 6, image 1 of 1

Выкрутите 5,2-миллиметровый винт Phillips #00, крепящий оптический привод.

Шаг 7

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 7, image 1 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 7, image 2 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 7, image 3 of 3

Вставьте инструмент для открывания в щель между оптическим приводом и ноутбуком.

Подденьте оптический привод и выньте его из ноутбука.

Извлеките оптический привод.

Шаг 8 Открутите винты корпуса

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Remove the case screws: step 8, image 1 of 1

С помощью острия шила вытолкните одиннадцать резиновых заглушек, закрывающих винты на днище ноутбука.

В некоторых заглушках есть отверстие или выемка, в которую можно вставить острие пассатижей, чтобы легче было выковырять заглушки.

Шаг 9

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 9, image 1 of 2Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 9, image 2 of 2

Выкрутите 18 винтов Phillips #00 следующей длины:

Восемь винтов 8,8 мм

Семь винтов 5,2 мм

Три винта

Шаг 10 Снимите крышку аккумуляторного отсека

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Remove the battery cover: step 10, image 1 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Remove the battery cover: step 10, image 2 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Remove the battery cover: step 10, image 3 of 3

Переверните ноутбук правой стороной вверх.

С помощью медиатора подденьте левый и правый края крышки аккумулятора, чтобы можно было подцепить крышку пальцами.

Шаг 11

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 11, image 1 of 2Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 11, image 2 of 2

Поднимите крышку аккумулятора прямо вверх от ноутбука.

Не пытайтесь пока полностью снять крышку, она все еще привязана кабелем динамика.

Шаг 12 Отсоедините кабель динамика

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Disconnect the speaker cable: step 12, image 1 of 2Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Disconnect the speaker cable: step 12, image 2 of 2

Потяните разъемы динамиков прямо друг от друга, чтобы отсоединить кабель динамика.

Убедитесь, что кабель динамика не мешает, прежде чем снова устанавливать крышку аккумуляторного отсека.

Шаг 13 Снимите верхний корпус в сборе

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Remove the upper case assembly: step 13, image 1 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Remove the upper case assembly: step 13, image 2 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement, Remove the upper case assembly: step 13, image 3 of 3

Откройте дисплей ноутбука на угол 90°.

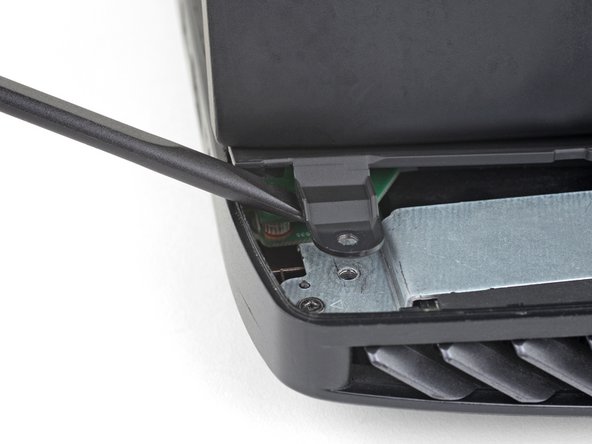

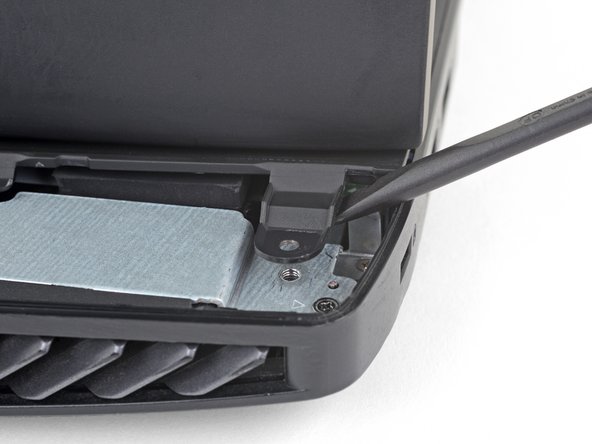

Подденьте с помощью пробки один из винтовых выступов на задней стороне верхнего блока корпуса.

Чтобы не повредить выступ, поддевайте его как можно ближе к основанию выступа.

Повторите эту процедуру с другим выступом.

Верхний блок корпуса удерживается на месте небольшими зажимами по краям. На этом шаге подденьте каждый выступ, пока не почувствуете, что ближайшие зажимы освободились.

Шаг 14

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 14, image 1 of 2Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 14, image 2 of 2

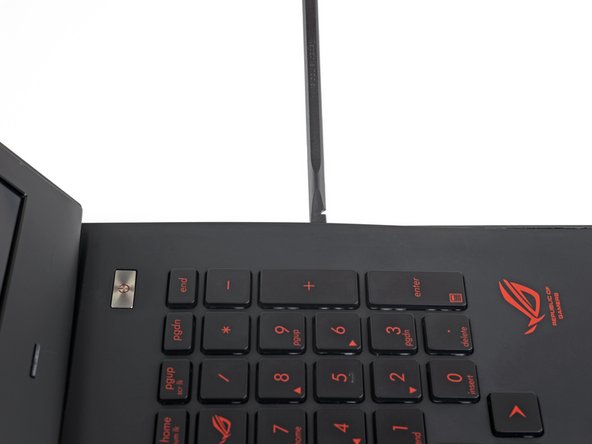

Вставьте плоский конец пробки в щель между ноутбуком и верхним блоком корпуса, рядом с дисплеем.

Если зазор недостаточно велик, повторите предыдущий шаг, пока не останется место для вставки пробки.

Шаг 15

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 15, image 1 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 15, image 2 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 15, image 3 of 3

Продвигайте пробойник вдоль каждого края верхней части корпуса, поддевая и освобождая зажимы по мере продвижения.

Шаг 16

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 16, image 1 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 16, image 2 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 16, image 3 of 3

Когда все зажимы, фиксирующие верхний блок корпуса, будут освобождены, слегка приподнимите блок и сдвиньте его вниз, в сторону от дисплея, примерно на дюйм.

Пока не пытайтесь снять сборку. Он по-прежнему прикреплен к ноутбуку четырьмя кабелями.

Шаг 17

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 17, image 1 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 17, image 2 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 17, image 3 of 3

Подденьте кончиком шила маленькую защелку разъема ZIF кабеля подсветки клавиатуры.

Поддевайте только откидную крышку, а не гнездо разъема.

Аккуратно вытащите кабель из гнезда.

Шаг 18

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 18, image 1 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 18, image 2 of 3Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 18, image 3 of 3

Повторите предыдущий шаг для клавиатуры, кнопок трекпада и кабелей трекпада, закрепленных на разъемах ZIF.

Шаг 19

Asus ROG G751JL-BB17T29 Upper Case Assembly Replacement: step 19, image 1 of 1

Снимите верхний корпус в сборе.
