Введение
В данном руководстве представлены инструкции по ремонту вентиляционного комплекта SPM в аппарате Zoll Impact Uni-Vent 731. Это полезное руководство, если вентиляционный комплект SPM поврежден и его необходимо заменить.
Более подробную информацию о замене комплекта SPM Vent см. на стр. 21 в руководстве по обслуживанию.
Шаг 1 Вентиляционный комплект SPM
Ослабьте, но не вынимайте (4) винта 8-32 X 3 на внешнем воздухозаборнике.
Шаг 2
Ослабьте и снимите (2) гайки 10-32 Keps и (4) винта 6-32 X 2. Снимите задний корпус, приподняв его от вентилятора.
Шаг 3
Выкрутите (2) винта 4-40 X ¼ на монтажном кронштейне Dovetail и отсоедините ленточный кабель на печатной плате PIM, одновременно надавив на два фиксирующих «уха».
Шаг 4
Переверните вентилятор и снимите передний корпус в сборе, подняв его прямо вверх от модуля вентилятора.
Шаг 5

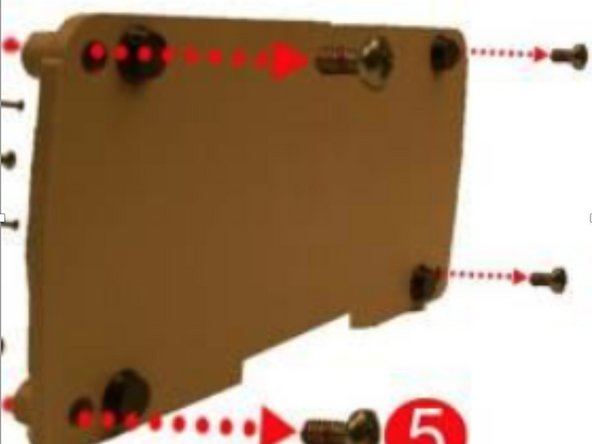

Снимите крышку батарейного отсека, открутив (4) винта 6-32 X 5/16.
Шаг 6
Извлеките батарею, открутив (4) винта 6-32 X 2 ¼ и отсоединив заглушку от фиксатора.
Шаг 7
Открутите (4) винта 6-32 X 5/16 Phillips, чтобы снять поврежденный корпус батарейного отсека.
Шаг 8
Ослабьте и удалите (2) винта 4-40 X 1 ¼ и нейлоновые прокладки, поддерживающие узел входа питания на шасси.
Шаг 9
Открутите и выньте (2) винта 6-32 X ¼, крепящие шасси к монтажному кронштейну типа «ласточкин хвост», и снимите изолятор SPO2. Ослабьте и удалите (2) винта 8-32 X ¼, крепящие шасси к вентиляционному модулю.
Шаг 10
Вставьте отвертку в отверстия на шасси, чтобы ослабить и удалить (2) винта 6-32 x 5/16, крепящие шасси к вентиляционному модулю.
Шаг 11
Поднимите поврежденное шасси с вентиляционного модуля.
Шаг 12
Отсоедините кабель ввода питания от печатной платы PIM, нажав на фиксатор и потянув кабель прямо вверх из разъема.
Шаг 13
Снимите печатную плату PIM, открутив (5) винтов 4-40 X 5/16.
Шаг 14
Снимите кронштейн стабилизатора Dovetail, ослабив и удалив (2) 6-32 x ¼ и (2) 4-40 X ¼ винта.
Шаг 15
Установите кронштейн стабилизатора «ласточкин хвост» на новый узел SPM, затянув (2) винта 6-32 X ¼ и (2) винта 4-40 X ¼.
Шаг 16
Закрепите плату PIM на новом SPM с помощью (5) винтов 4-40 x 5/16.
Шаг 17
Закрепите шасси на вентиляционном модуле с помощью (2) винтов 6-32 X ¼ с изолятором SPO2, (2) винтов 8-32 X ¼ и (2) винтов 6-32 x 5/16.
Шаг 18
Закрепите узел входа питания на шасси с помощью (2) распорок и (2) винтов 4-40 X 1 ¼. Не затягивайте винты слишком сильно.
Шаг 19
Поверните батарейный отсек, чтобы совместить его с верхним и нижним вырезами корпуса, и плотно прижмите на место. Закрепите с помощью (4) винтов 6-32 X 5/16 из комплекта поставки.
Шаг 20
Соберите батарею, подсоединив кабель к разъему (потяните за кабель, чтобы убедиться, что он зафиксирован на месте), а затем затяните (4) винта 6-32 X 2 ¼.
Шаг 21
Соберите крышку батарейного отсека, затянув (4) винта 6-32 X 5/16.
Шаг 22
Установите передний корпус в сборе над вентиляционным модулем и затяните (2) винта 4-40 X ¼ в монтажном кронштейне типа «ласточкин хвост». Снова подсоедините ленточный кабель к печатной плате PIM. Убедитесь, что два стопорных «ушка» зафиксированы в нужном положении.
Шаг 23
Прикрепите задний корпус к вентиляционному модулю и совместите крышку с ручкой, корпусом воздухозаборника и крепежными шпильками «ласточкин хвост». Вставьте и затяните входящие в комплект (2) гайки 10-32 Keps и (4) винта 6-32 X 2″.
Шаг 24
Затяните (4) винта 8-32 X 3 на внешнем воздухозаборнике.
Шаг 25
Выполните тестирование HiPot, затем выполните калибровку и функциональный тест с помощью RCS.
