Введение
Вам может понадобиться заменить вентилятор в ноутбуке Acer Aspire ES1-512-C80E, если у вас возникли проблемы с перегревом или громким шумом. Для этого вам понадобятся крестовая #00/#000 отвертки и пассатижи. Кроме того, вам понадобится сменный вентилятор. Чтобы получить доступ к вентилятору, необходимо снять заднюю крышку устройства. Процесс замены вентилятора займет 15-25 минут.
Шаг 1 Задняя крышка
Положите устройство вверх дном на ровную поверхность.
С помощью отвертки Phillips #00 открутите все девятнадцать 1,2-миллиметровых винтов, крепящих нижнюю крышку устройства.
Шаг 2
Подденьте края лопаткой, чтобы снять заднюю крышку.
Две петли на задней панели требуют дополнительного усилия для открытия.
Шаг 3 Клавиатура
Клавиатура — это серебристая деталь, расположенная в верхней части ноутбука.
С помощью крестообразной отвертки №00 открутите четыре винта диаметром 1,2 мм на клавиатуре.
Подденьте клавиатуру по краям и подденьте ее.
Перед снятием клавиатуры необходимо снять все черные клипсы.
Шаг 4
Отсоедините ленточный кабель от клавиатуры.
Отклейте два кусочка ленты, чтобы отделить клавиатуру.
Извлеките клавиатуру из-под пластикового покрытия.
Снимите заднюю крышку клавиатуры с серебристой пластиной с нижнего основания.
Шаг 5
Снимите большую серебристую пластину с клавиатуры.
Серебряную подложку с прикрепленным проводом с задней части клавиатуры снимать нельзя.
Шаг 6
Клавиатура снята и готова к замене.
Шаг 7 Вентилятор
Выверните двенадцать винтов Phillips #000 диаметром 1,2 мм из системной платы, карты беспроводной локальной сети и жесткого диска.
Шаг 8
Используя отвертку Phillips #000, выверните оба винта диаметром 1,2 мм, которыми крепится вентилятор.
Шаг 9
Извлеките из устройства вентилятор, жесткий диск, системную плату и карту беспроводной локальной сети.
Эти компоненты по-прежнему соединены проводами. Отсоедините все разъемы, которые могут быть присоединены к другим компонентам, чтобы изолировать группу компонентов.
Шаг 10
Переверните материнскую плату.
Выверните все три винта Phillips #00 диаметром 1,2 мм, которыми вентилятор крепится к системной плате.
Шаг 11
Вентилятор и материнская плата по-прежнему соединены проводами. Удалите все заглушки, которыми могут быть соединены компоненты.

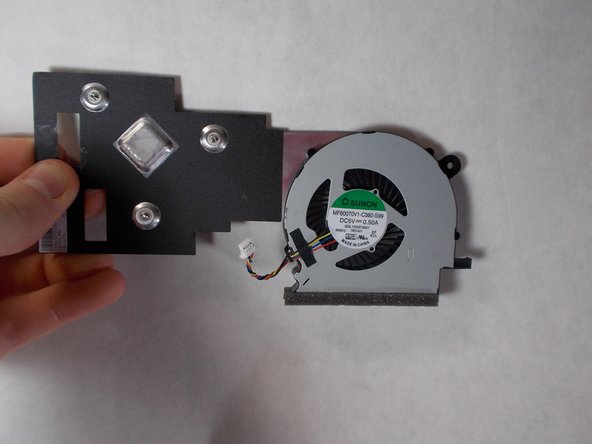

Снимите вентилятор с материнской платы.
