Введение
Двигатель в сборе поршневой пилы Dewalt DWE305 может потребовать замены, если он не работает при полностью заряженном аккумуляторе, не перегревается, а лезвие заменено. Устранение неисправностей DWE305 следует выполнять, следуя процедурам iFix it на сайте ++DeWalt DWE305 Troubleshooting. В следующем руководстве подробно описан процесс замены двигателя в сборе в DWE305.
Замена двигателя в сборе позволит вернуть DWE305 в рабочее состояние. Никаких специальных навыков для этого проекта не требуется.
Шаг 1 Сборка двигателя
Выкрутите большой винт из области фиксации устройства с помощью крестообразной отвертки №2.
Шаг 2
Отверткой Torx T20H выверните все семь винтов Torx с головкой с кнопкой 3/4″ на левой стороне рукоятки.
Снимите левую часть рукоятки, как показано на втором рисунке.
Отверткой Torx T15H выверните один винт Torx с головкой с кнопкой 3/4″ изнутри рукоятки, снимите узел спускового крючка с рукоятки и отложите в сторону.
Шаг 3
С помощью отвертки Torx T20H выкрутите четыре винта Torx с головкой с кнопкой 3/4″ из корпуса пильного диска.
Остерегайтесь острых углов на корпусе.
Шаг 4
Потяните черную пластиковую крышку (башмак) с устройства.
Сдвиньте черную резиновую деталь (башмак), чтобы обнажить возвратно-поступательный вал и металлическую пластину.
На внутренней поверхности крышки будет белая литиевая смазка, используемая для смазки.
Шаг 5
Снимите резиновую прокладку с четырех винтов безопасности Torx в основании блока шестерен в нижней части устройства.
Обязательно запишите правильную ориентацию и направление этой резиновой прокладки, чтобы не забыть об этом элементе при сборке.
Шаг 6
С помощью отвертки Torx T20H выкрутите четыре винта Torx с головкой с кнопкой 3/4″ спереди.

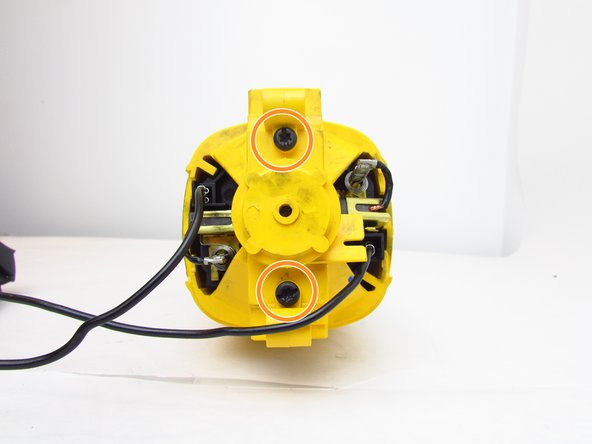

Переверните устройство и отверткой Torx T20H выкрутите два винта 3/4″ из области рукоятки.
Шаг 7

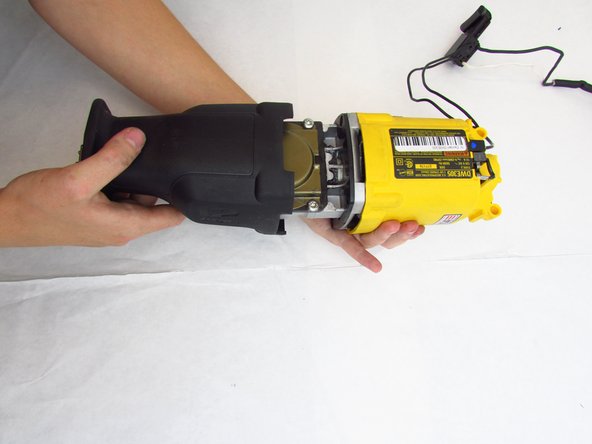

Вытащите мотор в сборе и осмотрите его на предмет повреждений или пыли.
Двигатель в сборе магнитный, поэтому для его извлечения может потребоваться небольшое усилие.
Шаг 8
Если есть повреждения, замените или отремонтируйте устройство.
Если повреждений не наблюдается, то следует осмотреть другие компоненты.
