Введение
Следуйте этому руководству, чтобы заменить и отрегулировать цепь и трос дефлектора на воздуходувке Little Wonder GX270 Maximum Output.
Шаг 1 Меры предосторожности
Прежде чем приступить к работе, убедитесь, что двигатель выключен и остыл на ощупь.
Шаг 2
Найдите клапан отсечки газа и переведите переключатель влево, чтобы закрыть его.
Шаг 3
Возьмитесь за пластиковый корпус на конце провода свечи зажигания.
Сильно потяните, чтобы отсоединить провод от свечи зажигания.

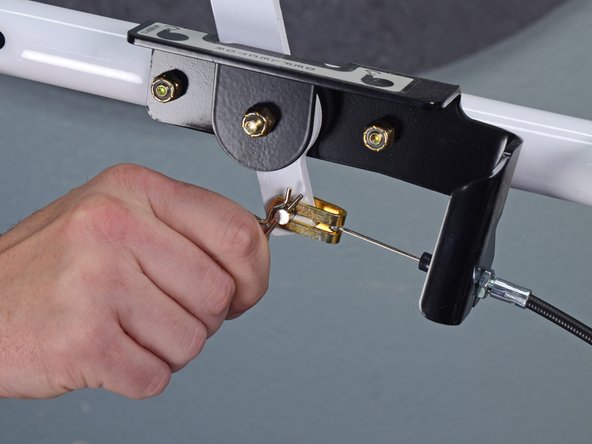

Шаг 4 Снимите кабель дефлектора
Извлеките шплинт из зажима.
Шаг 5
Извлеките шплинт.
Шаг 6
Проденьте шарик на конце троса через круглое отверстие в зажимной скобе.
Снимите зажим с дефлекторного троса.
Шаг 7
Сдвиньте резиновый чехол с корпуса кабеля на его конец.
Шаг 8

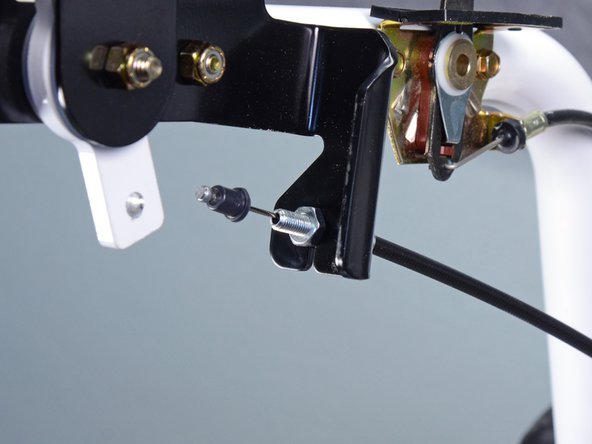

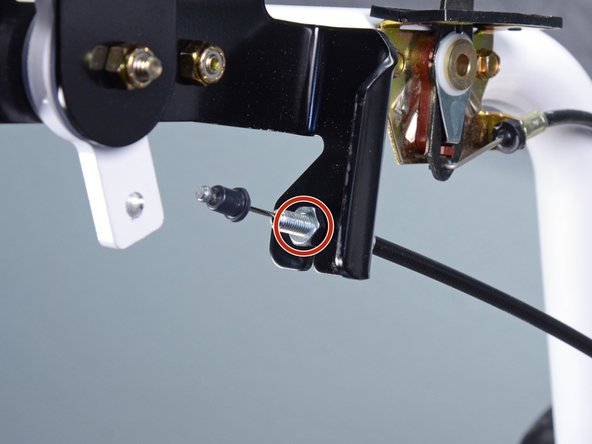

С помощью ключа на 7/16 дюйма открутите гайку, крепящую корпус троса к кронштейну.
Шаг 9
Выдвиньте корпус троса из кронштейна рычага дефлектора.
Шаг 10 Снимите ведущую тягу
Следующие два шага покажут вам, как снять ведущее звено цепи дефлектора.
Шаг 11
С помощью плоскогубцев отсоедините главную тягу.
Снимите зажим крепления ведущей тяги.
Шаг 12
Снимите внешнюю пластину.
Шаг 13
Снимите внешнюю пластину.
Снимите цепь с конца дефлекторного троса.
При необходимости повторите шаги 11-13 для верхней ведущей тяги.
При сборке выполните шаги 11-13 в обратном порядке, чтобы установить ведущие звенья на место.
Шаг 14
Сожмите плоскогубцами выступы с обеих сторон толкателя троса и просуньте его через кронштейн.
Снимите трос дефлектора.

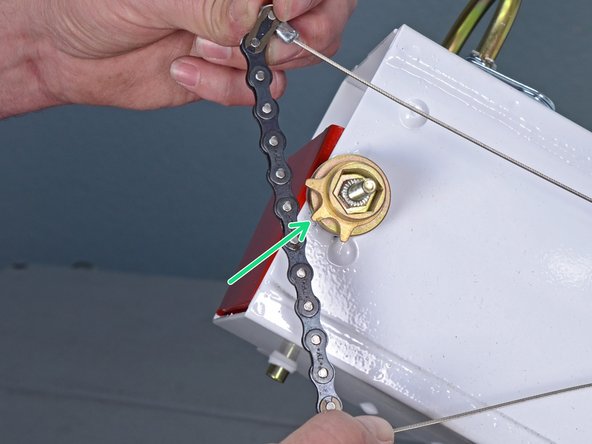

Шаг 15 Установите новую цепь дефлектора
В следующих шагах показано, как установить новую цепь дефлектора.
Обратите внимание на центральное звено цепи дефлектора.
Обратите внимание на средний зуб шарнира.
Ручка дефлектора снята для наглядности.
Шаг 16
Наденьте среднее звено на средний зуб шарнира.
Шаг 17 Регулировка троса дефлектора
Поднимите дефлектор так, чтобы он находился в горизонтальном положении.
Поверните ручку дефлектора по часовой стрелке, чтобы зафиксировать дефлектор горизонтально в широко открытом положении.
Шаг 18

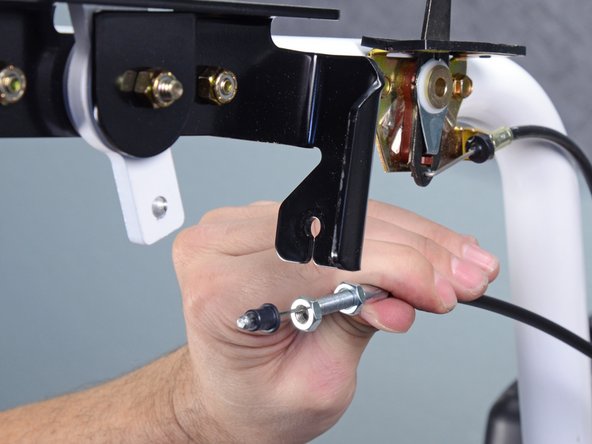

Установите корпус троса обратно на кронштейн рычага дефлектора.
Шаг 19
Наденьте клипсу на трос дефлектора.
Шаг 20

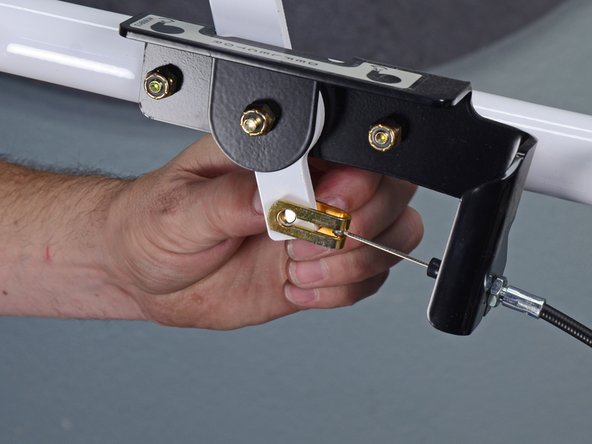

Вставьте шплинт через скобу и рычаг регулировки дефлектора.
Шаг 21
Переведите рычаг дефлектора в открытое положение.
Шаг 22
С помощью гаечного ключа затяните болт 7/16 дюйма до тех пор, пока кабель не будет зафиксирован.
Шаг 23
Слегка ослабьте ручку дефлектора, чтобы дефлектор мог свободно двигаться.
Шаг 24
С помощью рычага откройте и закройте дефлектор, чтобы проверить, правильно ли отрегулирован трос.
Если дефлектор открывается не полностью, необходимо сильнее затянуть трос:
Повторите шаг 17, затем шаг 22, но еще раз поверните гайку по часовой стрелке.
Повторите шаги 23-24.
Если дефлектор не полностью закрывается, тросу требуется большая слабина:
Повторите шаг 17, затем шаг 22, но дополнительно поверните гайку против часовой стрелки.
Повторите шаги 23-24.
Шаг 25
С помощью открытого ключа затяните второй болт 7/16 дюйма на корпусе троса, пока он не будет плотно прилегать к кронштейну.
Шаг 26
Наденьте резиновый чехол на конец корпуса троса.
Установите шплинт на шплинт.
