Введение
Используйте это руководство для замены троса сцепления в культиваторе Honda Light Duty Tiller F220K1AT715492.
Шаг 1 Отсоедините свечу зажигания
Прежде чем приступить к работе, убедитесь, что двигатель выключен и остыл на ощупь.
Потяните разъем свечи зажигания прямо от свечи.
Шаг 2 Снимите воздушный фильтр
Надавите на два выступа в верхней части крышки воздушного фильтра.
Отжав два выступа, откиньте верхнюю часть крышки вниз.
Снимите крышку.
Шаг 3
Вытащите воздушный фильтр из корпуса и снимите его.
Шаг 4 Открутите корпус воздухоочистителя
С помощью торцевой головки на 8 мм снимите следующие крепежные элементы, фиксирующие корпус воздухоочистителя:
Две серебристые гайки
Один черный болт
Шаг 5 Отсоедините трубки сапуна
Выдвиньте розовую трубку сапуна из зажима на задней стороне корпуса воздухоочистителя.
Шаг 6
С помощью плоской отвертки аккуратно подденьте черную трубку сапуна, чтобы вывести ее из разъема на задней части корпуса воздухоочистителя.
Шаг 7 Снимите корпус воздухоочистителя
Удерживая черный шланг карбюратора на месте, поверните корпус воздухоочистителя по часовой стрелке, чтобы вывести шланг из гнезда на корпусе воздухоочистителя.
Снимите корпус воздухоочистителя.
Шаг 8 Ослабьте регулятор троса сцепления
С помощью ключа на 8 мм удерживайте регулятор троса сцепления на месте, а ключом на 10 мм ослабьте контргайку.
Продолжайте ослаблять контргайку, пока она не упрется в конец резьбы.
Прижав контргайку к концу резьбы, затяните барабан до упора в контргайку, чтобы добавить тросу как можно больше слабины.

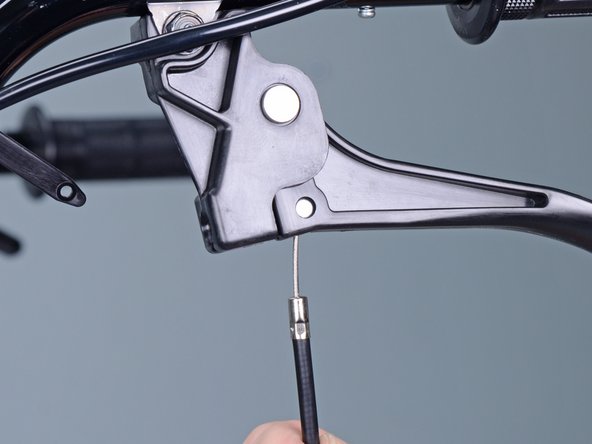

Шаг 9 Снимите трос сцепления
Выдвиньте корпус троса сцепления прямо из отверстия в рычаге сцепления.
Поверните трос и корпус через прорезь в рычаге, пока трос не станет перпендикулярно рычагу.
Шаг 10
Проденьте трос сцепления через прорезь в рычаге сцепления и снимите его с рычага.
Шаг 11
Снимите все застежки-молнии, фиксирующие трос сцепления.

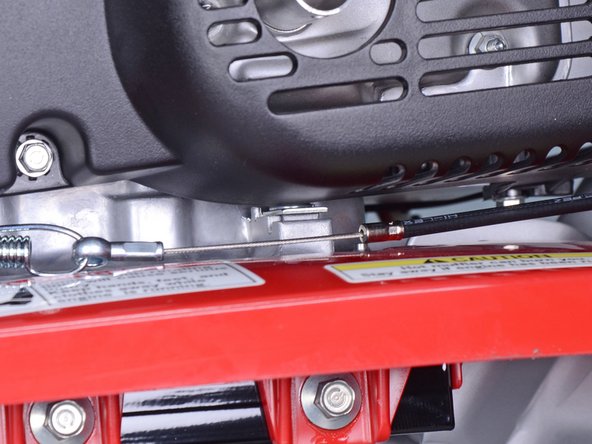

Шаг 12
Выдвиньте корпус троса сцепления из кронштейна на румпеле.
Проденьте трос сцепления через прорезь в кронштейне, чтобы освободить его.
Шаг 13
Сдвиньте трос сцепления с его крючка на пружине сцепления.
Снимите трос сцепления.
