Введение
Используйте это руководство для замены троса дроссельной заслонки в мотоблоке Honda Light Duty Tiller F220K1AT715492.
Шаг 1 Отсоедините свечу зажигания
Прежде чем приступить к работе, убедитесь, что двигатель выключен и остыл на ощупь.
Потяните разъем свечи зажигания прямо от свечи.
Шаг 2 Снимите воздушный фильтр
Надавите на два выступа в верхней части крышки воздушного фильтра.
Отжав два выступа, откиньте верхнюю часть крышки вниз.
Снимите крышку.
Шаг 3
Вытащите воздушный фильтр из корпуса и снимите его.
Шаг 4 Открутите корпус воздухоочистителя
С помощью торцевой головки на 8 мм снимите следующие крепежные элементы, фиксирующие корпус воздухоочистителя:
Две серебристые гайки
Один черный болт
Шаг 5 Отсоедините трубки сапуна
Выдвиньте розовую трубку сапуна из зажима на задней стороне корпуса воздухоочистителя.
Шаг 6
С помощью плоской отвертки аккуратно подденьте черную трубку сапуна, чтобы вывести ее из разъема на задней части корпуса воздухоочистителя.
Шаг 7 Снимите корпус воздухоочистителя
Удерживая черный шланг карбюратора на месте, поверните корпус воздухоочистителя по часовой стрелке, чтобы вывести шланг из гнезда на корпусе воздухоочистителя.
Снимите корпус воздухоочистителя.
Шаг 8 Ослабьте регулятор ствола троса дроссельной заслонки
С помощью ключа на 8 мм удерживайте регулятор ствола троса дроссельной заслонки на месте, а ключом на 10 мм ослабьте контргайку.
Продолжайте ослаблять контргайку, пока она не упрется в конец резьбы.
Прижав контргайку к концу резьбы, затяните бочку до упора в контргайку, чтобы добавить тросу как можно больше слабины.

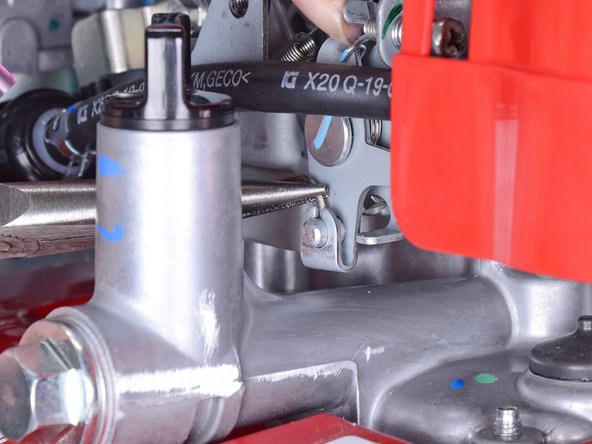

Шаг 9 Снимите трос дроссельной заслонки
Поднимите трос дроссельной заслонки прямо вверх и проденьте его через прорезь на регуляторе дроссельной заслонки.
Шаг 10
Выдвиньте корпус троса дроссельной заслонки из гнезда на корпусе двигателя.
Шаг 11
Снимите все застежки-молнии, фиксирующие трос дроссельной заслонки.
Шаг 12
С помощью крестообразной отвертки №2 открутите винт, крепящий крышку рычага дроссельной заслонки.
Шаг 13
Снимите крышку рычага дроссельной заслонки.
Выньте трос дроссельной заслонки из крышки рычага дроссельной заслонки.
Шаг 14
Выдвиньте небольшой зажим, фиксирующий корпус троса дроссельной заслонки, из своего гнезда в рычаге дроссельной заслонки.
Шаг 15
Выдвиньте корпус троса дроссельной заслонки из рычага дроссельной заслонки.
Снимите трос дроссельной заслонки.
