Введение
Левый и правый триггеры расположены на задней стороне контроллера рядом со шнуром. Триггеры подпружинены.
Шаг 1 Задняя панель
Положите контроллер (кнопками вниз) на твердую поверхность.
Выкрутите шесть 9,2-миллиметровых винтов Tri-wing Y0, которыми крепится задняя панель.
Шаг 2
Аккуратно поднимите заднюю панель вверх, отделяя ее от передней панели.
При ударе некоторые кнопки могут выпасть.
Шаг 3 Кнопка Z
Возьмите пинцетом кнопку Z за штырек и извлеките ее из контроллера.
При сборке убедитесь, что пластиковый обод и пружина вошли в предусмотренный паз, иначе корпус не закроется.
Шаг 4 Печатная плата
Осторожно отсоедините кабель, намотанный на штифт.
Шаг 5
Поднимите печатную плату из контроллера.
Не хватайтесь за моторчик, чтобы поднять плату, как показано на рисунке. Во многих случаях это приведет к тому, что вы просто снимите моторчик. Вместо этого возьмитесь за края платы.
Шаг 6 Триггеры
Выкрутите два винта 8,9 мм с крестообразной головкой № 0.
Шаг 7
Снимите черную крышку.
Шаг 8

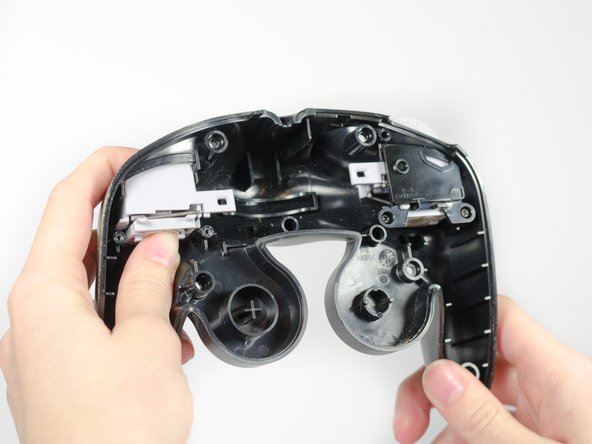

Чтобы снять пусковой механизм, нажмите указательным пальцем на пусковой механизм, как при обычном использовании контроллера.
Большим пальцем удерживайте серую квадратную скобу на боковой стороне контроллера.
Держите пальцы на одном месте, поворачивая их вверх по направлению к себе, чтобы снять пусковой узел.
Шаг 9
Потяните металлическую скобу с курка.
