Введение
Это не так уж и сложно. Собрав все необходимое, вы справитесь с этой работой за три часа или максимум за полдня.
Это три пункта, которые вы должны собрать перед началом работы. Все остальные инструменты нужны для того, чтобы выполнить работу наилучшим образом и без риска. Мой совет — взять и их, но если вы не можете, то этих трех ─ и большой осторожности ─ должно быть достаточно. Например, до изобретения ArctiClean для удаления старой термопасты было принято использовать изопропиловый спирт 99% с бумажными полотенцами, и, думаю, это до сих пор так. Кроме того, мягкие кисти, используемые для рисования на холсте, могут стать хорошей заменой антистатической кисти, особенно если они сделаны из щетины животных.
И посмотрите много видео о том, как наносить термопасту. Вот и все. Ваш ноутбук определенно выиграет от этого в плане износа и долговечности. Это стоит денег и времени, которые вы потратите на это, и, кроме того, вы лучше узнаете свое устройство!
Шаг 1 Извлеките батарею
Переверните ноутбук вверх дном и аккуратно положите его на ровную поверхность.
Сдвиньте защелку фиксатора батареи вправо, и батарея слегка приподнимется.
Удерживая защелку одной рукой, возьмитесь за батарею другой рукой и извлеките ее, повернув вверх.
В этот момент некоторые пользователи снова переворачивают ноутбук вверх дном и пару раз нажимают на кнопку питания. По их словам, это поможет рассеять все оставшееся электричество вокруг устройства. Решать вам 🙂
Шаг 2 Открутите невыпадающий винт сервисной дверцы
Выкрутите винт Phillips PM2.0×4.0 с помощью отвертки PH#00.
Шаг 3 Снимите сервисную дверцу
С помощью инструмента для открывания подденьте язычки, которые крепят сервисную дверцу к корпусу основания. Начните с длинного края.
Продолжайте двигаться вдоль коротких краев.
После того как вы отделите сервисную дверцу, как показано на рисунке № 3, она очень легко выйдет из задней кромки.
Шаг 4. Определите компоненты
Модули оперативной памяти
HDD (жесткий диск)
слот для твердотельного накопителя mSATA
Модуль Wifi и BT (беспроводная карта)
Шаг 5 Извлеките жесткий диск
Вы заземлены? Если да, подденьте маленькую черную защелку разъема ZIF жесткого диска с помощью шила.
После этого пинцетом возьмите SATA-кабель жесткого диска за прозрачный выступ и просто поднимите его конец вверх, вынимая из разъема.
С помощью инструмента для открывания вытолкните жесткий диск из отсека. Как только он окажется у вас под рукой, освободите его кабель из крепежного отверстия, расположенного на корпусе основания, и отложите HDD в сторону.
Шаг 6 (если есть, извлеките твердотельный накопитель mSATA)
С помощью отвертки PH#00 выкрутите винт Phillips PM 2.0×2.5, которым SSD крепится к базовому корпусу: модуль SSD сразу же откинется вверх.
Как только модуль встанет ─ если вы заземлены ─ возьмите его пальцами, как показано на рисунке №3, и медленно вытащите его из разъема, сохраняя наклон.
В дополнение к предыдущему движению — всегда сохраняя наклон SSD — вы должны слегка перемещать модуль назад и вперед, как показывает синяя стрелка: представьте себе маятник.
Шаг 7. Открутите винты в области сервисного люка и батарейного отсека
С помощью отвертки PH#00 открутите два винта Phillips PM2.5×5 в области сервисной дверцы. Сгруппируйте эти винты вместе.
С помощью отвертки PH#00 выкрутите три оставшихся винта Phillips PM2.5×3 из зоны сервисного люка. Сгруппируйте эти винты вместе.
С помощью отвертки PH#000 выкрутите семь маленьких винтов Phillips PM1.5×2 из отсека аккумулятора. Сгруппируйте эти винты вместе.
Шаг 8 Выкрутите оставшиеся винты, крепящие корпус основания.
Подденьте обе верхние резиновые накладки металлической лопаткой. Они прикреплены к корпусу основания с помощью клея.
Когда вы будете снова устанавливать эти две резиновые прокладки, обратите внимание на их различие. Найдите букву «R», оттиснутую на основании одной из них, и вставьте ее в отсек, где изображена буква «R».
С помощью отвертки PH#00 выкрутите восемь винтов Phillips PM2.5×5, которыми корпус основания крепится к ноутбуку. Сгруппируйте эти винты вместе.
Шаг 9 Демонтируйте базовый корпус
Аккуратно поддев инструменты для открывания, отсоедините выступы, крепящие корпус основания к ноутбуку. Начните с более длинного края. Не стесняйтесь использовать руки и приподнимать или поворачивать ноутбук, если хотите.
Закончив с длинным краем, приступайте к короткому. Когда и эти две стороны будут отсоединены, корпус основания с легкостью выйдет с нижнего края.
Вполне вероятно, что во время этой операции сломаются язычки. После того как вы сняли корпус основания, поищите внутри ноутбука сломанные язычки. Если вы их обнаружили, сразу же удалите: они могут спрятаться где-нибудь и в будущем причинить вред.
Шаг 10 Чистка
Прежде чем разбирать что-либо, лучше очистить все детали. Заземлены ли вы? Если да, возьмите антистатическую щетку и очистите все, что можно, от пыли.
Я использую щетку в сочетании с маломощным пылесосом, который работает через резиновый шланг DIY с ситом на конце. Использование пылесоса может быть опасным, так как он вырабатывает довольно большое количество статического электричества. Другие пользователи предпочитают использовать воздушные баллончики или воздушные компрессоры. Проинформируйте себя об этом и сделайте свой выбор.
Шаг 11 Освободите вентилятор
Отсоедините клейкую полоску, которая крепит кабель веб-камеры и дисплея к вентилятору.
Отсоедините ленточный разъем вентилятора. Будет лучше, если вы последуете этому методу (шаг#2), но если у вас не получается захватить разъем пальцами, возьмите две пары пинцетов, захватите все провода как можно ближе к разъему ─ как показано на рисунке#2 ─ и решительно потяните их прямо вверх.
С помощью отвертки PH#00 выкрутите два винта Phillips PM2.5×4.5 и сгруппируйте их вместе.
С помощью отвертки PH#00 выкрутите последний винт Phillips PM2.5×6.5, который крепит вентилятор к верхней крышке. Не группируйте его вместе с двумя предыдущими винтами, так как он длиннее их.
Шаг 12 Снимите радиатор и вентилятор
С помощью отвертки PH#00 открутите восемь невыпадающих винтов, которые крепят радиатор к материнской плате. Рядом с винтами вы заметите оттиски цифр: винт, отмеченный красным цветом, откручивается первым, далее следуйте по порядку.
Когда вы закончите с винтами, возьмитесь за радиатор и вентилятор, как показано на рис. 2, немного наклоните их вверх и осторожно сдвиньте немного вперед: пока вентилятор не освободится от левой петли дисплея, отмеченной зеленым на рис. 1. После этого поднимите их и отложите в сторону.
При снятии вентилятора и радиатора держите их крепко: их удерживает вместе только тонкая полоска клейкой ленты! В любой момент они могут разойтись и ударить по материнской плате.
Шаг 13 Удалите старую термопасту с CPU и GPU
GPU
CPU
Возьмите жидкость ArctiClean #1 с надписью Thermal Material Remover и чистую салфетку из микрофибры.
Нанесите капли жидкости №1 на металлическую поверхность процессора, пока она не будет полностью покрыта, а затем подождите 60 секунд. В это время следите за утечками, которые могут попасть на материнскую плату, и пресекайте их. По истечении минуты протрите процессор салфеткой из микрофибры. Повторяйте операцию до тех пор, пока на ткани не останется серых пятен.
Повторите описанную выше операцию очистки и для GPU.
Шаг 14 Удалите старую термопасту с радиатора
Снимите квадратную черную наклейку.
С помощью пинцета удалите пыль, которая находится за пределами вентиляционного короба радиатора. Затем с помощью воздушного компрессора или пылесоса удалите пыль с вентиляционного короба так, чтобы ее было хорошо видно.
Наконец, удалите старую термопасту с радиатора с помощью ArctiClean #1 и повторите ту же 60-секундную операцию, которую вы проделали с CPU и GPU. Чистите до тех пор, пока на ткани не останется серых пятен.
Шаг 15 Очистка вентилятора
Заблокируйте крылья вентилятора ─ я использовал кусок железной проволоки, но ватный тампон или карандаш тоже подойдут ─ и удалите с него пыль с помощью воздушного компрессора или пылесоса.
Не делайте последнюю операцию, не заблокировав крылья, иначе вентилятор может быть поврежден скоростью вращения, создаваемой сильным потоком воздуха, генерируемым воздушным компрессором. Кроме того, никогда не пытайтесь чистить вентилятор воздушным компрессором, когда ноутбук не демонтирован, потому что при такой скорости вращения может возникнуть электричество, способное повредить материнскую плату!
Очистив вентилятор от пыли, разблокируйте его и протрите каждое крыло ватными тампонами, смоченными в спирте 70%, чтобы удалить остатки грязи. Если впоследствии возникнет необходимость, заблокируйте крылья и снова очистите вентилятор от пыли с помощью воздушного компрессора, чтобы удалить остатки ватных палочек.

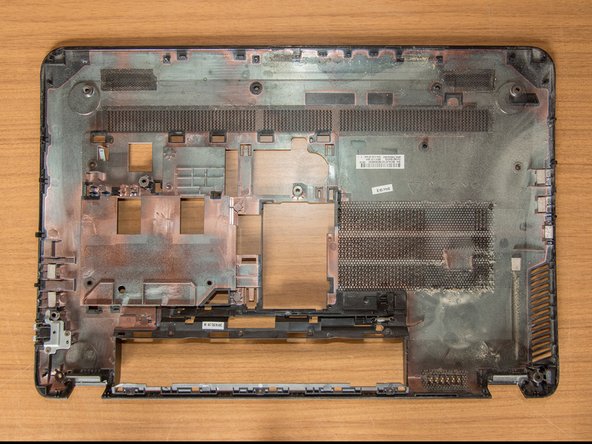

Шаг 16 Очистите корпус основания и сервисную дверцу
Возьмите корпус основания и удалите с него пыль с помощью воздушного компрессора или пылесоса.
Затем удалите остатки грязи с помощью спирта 70% и салфетки из микрофибры. Очистите корпус базы с обеих сторон (не забудьте про область сервисной дверцы :).
Если вы увидите отклеившуюся наклейку, удалите ее, так как в будущем она может отклеиться и причинить вред.
Повторите эту операцию и на сервисной дверце.
Шаг 17 Нанесите ArctiClean #2 на CPU, GPU и радиатор
Возьмите ArctiClean #2 с надписью Thermal Surface Purifier и чистую салфетку из микрофибры.
Нанесите жидкость #2 на все металлические поверхности CPU и GPU, а затем ─ не дожидаясь ─ аккуратно протрите их тканью, пока они не высохнут. Повторите эту операцию еще раз, если увидите загрязнения на ткани.
Повторите этот процесс и на медных поверхностях радиатора.
Шаг 18 Накройте конденсаторы CPU и GPU термолентой
Вероятно, черная полоска, которая была над конденсаторами CPU, и черная квадратная наклейка, которая была над конденсаторами GPU, больше не клеятся. При каждой замене термопасты их лучше заменять, но вы можете очистить эти наклейки и применить их вместо новой термоленты, если они прочно держатся. На ваше усмотрение
Возьмите полиимидную ленту и нарежьте ее на куски, которые будут соответствовать местам расположения конденсаторов. Положите эти куски ленты поверх конденсаторов. Затем с помощью шпателя аккуратно прижмите ленту и выдавите воздух, который находится между лентой, процессором и конденсаторами.
Если вы касались металлических поверхностей процессоров пальцами во время наклеивания ленты, очистите их еще раз с помощью ArctiClean #2, поскольку вещества, выделяемые нашей кожей, могут ослабить термопасту.
Наконец, положите вентилятор и радиатор вместе и нанесите кратковременную полоску скотча на их общий край, чтобы держать их вместе, пока вы будете их монтировать.
Шаг 19 Нанесите новую термопасту на CPU и GPU
Существует несколько мнений о том, как правильно наносить термопасту. Это связано с тем, что для каждого устройства требуется свой способ нанесения. Не лишним будет ознакомиться с этой диатрибой и сделать свой собственный выбор. Это старое руководство, которое четко объясняет этот вопрос. Следующую операцию я проделал просто так. Теперь при рендеринге с помощью Keyshot температура моего ноутбука достигает 89 °C вместо 95 °C.
Возьмите шприц с термопастой и снимите колпачок. Поместите его над графическим процессором и слегка надавите на поршень на расстоянии 1 см от поверхности, стараясь уложить сферу термопасты диаметром не более 2 миллиметров!
После первого нажатия на шприц термопаста, скорее всего, будет постоянно вытекать из него. Поэтому, перемещая шприц по ноутбуку, всегда подкладывайте под него лист бумаги, чтобы предотвратить возможную утечку на материнскую плату.
Повторите операцию на процессоре, нанося вертикальную узкую линию вместо сферы. Затем, если вы не удовлетворены первым применением, вы можете снова очистить поверхности с помощью ArctiClean и повторить процедуру столько раз, сколько захотите.
Как видите, я не очень хорошо уложил компаунд, и мне пришлось удалять излишки термопасты с помощью маленькой пластиковой ложечки (той, что идет в комплекте со шприцем GC-Extreme). Тем не менее, на картинке все еще кажется, что термопасты много. На самом деле это не так. Нанесите лишь небольшое количество компаунда!
Шаг 20 Установите на место радиатор и вентилятор

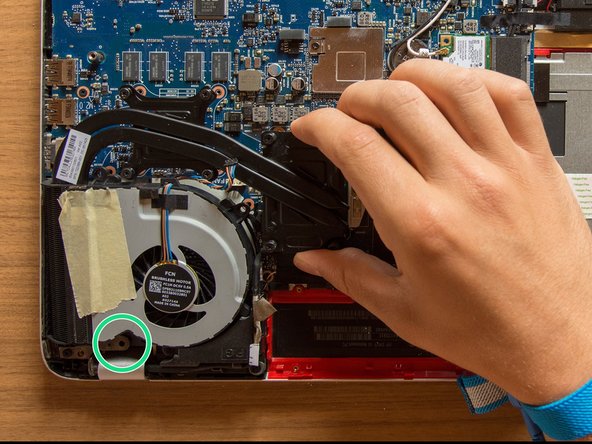

Возьмите подготовленный блок радиатор-вентилятор двумя руками. Немного наклоните его и сначала вставьте вентилятор под металлическую пластину, обозначенную зеленым цветом.
После того как вы установили вентилятор, как показано на первом рисунке, аккуратно уложите радиатор, просто сопровождая его наклонное движение. При необходимости скорректируйте его траекторию, чтобы отцентрировать винты и отверстия.
Закрепите 8 винтов радиатора с помощью PH #00. Начните с винта, помеченного красным цветом, и далее следуйте порядковому номеру, нанесенному на радиатор.
При сборке не переусердствуйте с этими и другими винтами. Не давите сильно рукой. Просто поворачивайте винт до упора.
С помощью PH #00 закрепите два коротких винта (M2.5×4.5) вентилятора.
С помощью PH #00 закрепите последний винт (M2.5×6.5), который крепит вентилятор к верхней крышке. Этот винт длиннее.
Установите на место кабель вентилятора. Возьмите его пальцем за конец и вставьте прямо в разъем. Если у вас не получается сделать это пальцами, воспользуйтесь пинцетом.
Установите на место ленту, обозначенную светло-голубым цветом на третьем рисунке. Добавьте электрическую ленту на край между радиатором и вентилятором, если тонкая черная полоска, которая там была, больше не липнет, как это было в моем случае.
