Введение
Телескопическая ручка на вашем Patagonia Transport Roller Luggage рассчитана на долгие годы интенсивной эксплуатации. Но иногда ручка заедает или застревает и требует замены для нормальной работы. К счастью, установка запасной ручки — дело быстрое и простое.
Для получения запасных частей или дополнительной помощи обращайтесь в службу поддержки клиентов Patagonia.
Это руководство предназначено специально для сумки Patagonia Transport Roller, номер стиля 49405. Если вы не уверены, какая сумка у вас, вот руководство, которое поможет вам определить номер стиля изделий Patagonia.
Шаг 1 Телескопическая ручка
Положите сумку Transport Roller на спину на стол.
Расстегните молнию основного отделения.
Шаг 2
Откройте основное отделение вашей сумки.
Шаг 3
Расстегните внутренние компрессионные ремни.
Шаг 4
Расстегните молнию на серой внутренней подкладке сумки, открывая подкладку по ходу движения.
Шаг 5
Выкрутите два винта Phillips #1 из крепежной скобы на дне сумки.
Длина этих винтов составляет около 2 см.
Шаг 6
Выкрутите пять винтов Phillips #1 из крепежного кронштейна в верхней части сумки.
Длина этих пяти винтов составляет 1,5 см, они заметно короче, чем винты, снятые с нижнего крепежного кронштейна.
Шаг 7
Снимите черный пластиковый крепежный кронштейн с верхней части рамы.
Шаг 8
Большим пальцем нажмите кнопку на телескопической ручке.
Нажав на кнопку, выдвиньте ручку, потянув ее в сторону от сумки.

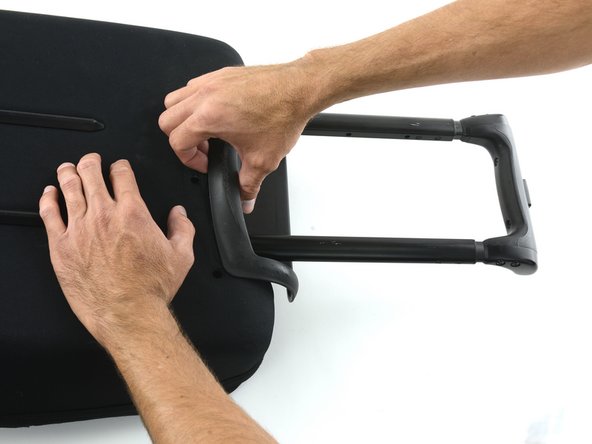

Шаг 9
Переверните сумку так, чтобы спинка была обращена вверх.
Снимите узел телескопической ручки, потянув его за верхнюю часть сумки.
Для этого шага может потребоваться некоторое усилие. Возможно, вам поможет надавить на заднюю часть сумки и одновременно потянуть вверх за внешний край пластикового кожуха ручки, чтобы винтовые анкеры могли подняться и выйти из отверстий в жесткой подложке.
Шаг 10
Если у вас возникли проблемы с ручкой, проверьте штифты внутри сумки.
Когда вы нажимаете на кнопку на ручке, два штифта по бокам ручки должны втягиваться, освобождая ручку для скольжения.
Если при нажатии кнопки на ручке один из штифтов не втягивается, протолкните его в отверстие пальцем или другим тонким предметом, например карандашом или отверткой.
Шаг 11
Нажав на штифт, потяните за ручку, чтобы выдвинуть ее из сумки.
