Введение
Если вам нужно разобрать устройство Fusion5 5.5 Gen II, чтобы заменить компоненты, расположенные за задней средней рамкой, вот руководство, показывающее, как получить доступ к внутренним частям устройства. Обратите внимание, что это не руководство по полной разборке каждого компонента. Перед началом первого шага обязательно выключите устройство и заземлитесь.
Шаг 1 Задняя крышка
Держите устройство так, чтобы экран был обращен от вас, а задняя часть устройства — к вам.
Найдите паз в нижнем углу устройства.
Отделите заднюю крышку устройства от паза и продвигайтесь по внешним краям устройства.
Шаг 2 Средняя рамка
Выкрутите тринадцать 3-миллиметровых винтов Phillips #00 из средней рамки.
Выкрутите один 5-миллиметровый винт Phillips #0 под камерой.

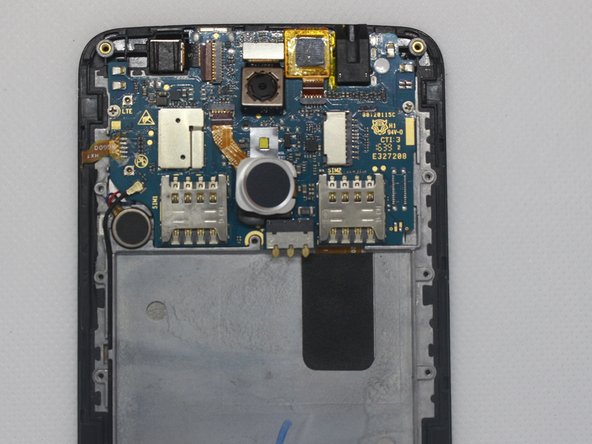

Шаг 3
С помощью медиатора подденьте один из верхних углов, чтобы снять среднюю рамку с устройства.
Будьте осторожны, чтобы не повредить кабели внутри устройства при отсоединении средней рамки.
