Введение
Используйте это руководство для снятия или замены кабеля питания на вибраторе для бетона Wacker M1500-120 REV 100 (2016).
Шаг 1 Отсоедините гибкий вал
Перед началом работы убедитесь, что устройство отключено от питания.
Потяните вверх за рукоятку быстрого отсоединения, чтобы освободить фиксатор гибкого вала.
Снимите гибкий вал.
Шаг 2 Открутите винты корпуса
С помощью отвертки T20 Torx открутите девятнадцать винтов, крепящих две половины корпуса устройства.
Шаг 3 Снимите пылевой фильтр
Положите устройство на правую сторону, отверстиями для винтов вверх.
Снимите задний пылевой фильтр.
Шаг 4 Разделите половинки
Приподнимите, чтобы снять левую половину корпуса устройства.
Если корпус кажется слипшимся, воспользуйтесь плоской отверткой, чтобы создать зазор между половинками.
Шаг 5 Поднимите переключатель
Поднимите переключатель из его углубления в корпусе.

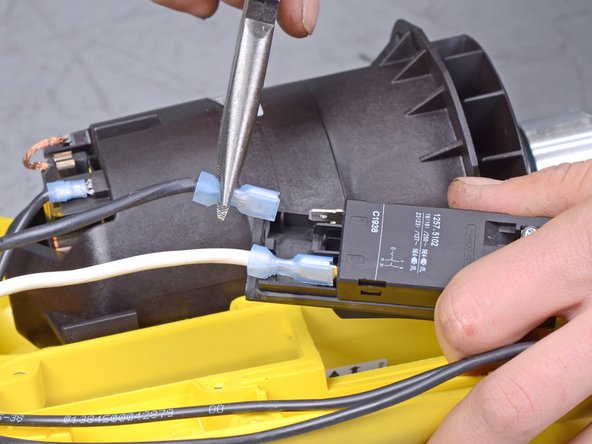

Шаг 6 Отсоедините провода питания
С помощью игольчатых плоскогубцев отсоедините черный и белый провода питания от клемм на выключателе.
Шаг 7 Снимите зажим кабеля питания
С помощью отвертки T20 Torx открутите два винта, крепящие зажим силового кабеля к корпусу.
Шаг 8
Снимите зажим силового кабеля.
Шаг 9 Извлеките блок силового кабеля
Поднимите блок силового кабеля вверх и отсоедините его от устройства.
Шаг 10 Снимите армирующую втулку
Сдвиньте армирующую втулку вверх и снимите ее с силового кабеля.
Шаг 11
Остался только кабель питания.
