Введение
Это руководство по ремонту на самом деле больше сосредоточено на определении КАК починить, когда мы не знаем всех деталей. Вы узнаете, как выяснить, какой провод питания правильный, если у вас есть только общий кирпич и неоднозначная трехштырьковая вилка.
Шаг 1 Осмотрите сломанный штекер питания
Штекер питания отломился на конце, и мы не можем определить, какой провод является плюсом или минусом.
Шаг 2 Определите, как паять провода питания — I
Проблема в том, что на разъеме питания есть 2 провода и 3 жилы, так какие из них будут подключены, и какой провод правильный?
Мы можем посмотреть на кирпич питания и увидеть, что 1) он обозначает 29,4 вольта постоянного тока и 2) + идет на вывод №1, а — идет на вывод №2 (и что вывод №3 не используется.
На этом рисунке читатель должен смотреть на штекер головой вперед.

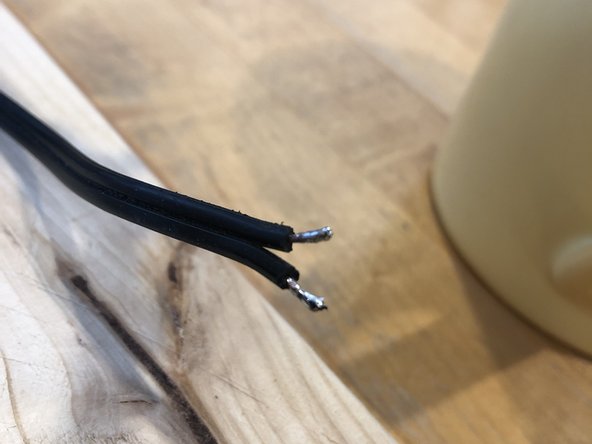

Шаг 3 Отрежьте старый штекер и подготовьтесь к проверке напряжения
Отрежьте старый штекер, зачистите и залудите концы проводов. Должно остаться всего несколько мм луженой проволоки.
Шаг 4 Определите полярность
Подключите адаптер питания так, чтобы два провода не соприкасались. Подключите мультиметр к выводам. Если он показывает правильное напряжение в виде положительного значения, значит, ориентация + и — правильная. Если мультиметр показывает отрицательное значение, значит, полярность неправильная.
Как только вы определили правильные + и -, запишите, какой из них какой. Можете нанести на провод «+» капельку красного лака для ногтей.
Помните, что напряжение составляет 29,4 В постоянного тока. Вы должны правильно настроить свой мультиметр. Видите, что я установил его на диапазон 200 В, потому что диапазон 20 В был бы слишком низким.
Шаг 5 Припаяйте питание к разъему
Прежде чем продолжить, убедитесь, что вы отключили ваш кирпич от сети.
На втором шаге мы видим, что на блоке питания указана ориентация полярности по отношению к штекеру. Ориентация — это взгляд на вилку. Итак, №1 (верхний левый) — это +, а №2 (верхний правый) — это -. Нижний провод — не используется.
Присмотритесь к разъему и увидите, что его ориентация обозначена. Поэтому припаяйте два вывода с другой стороны.
Не забудьте надеть на провод сначала металлический корпус, а затем прозрачную оболочку, прежде чем припаивать штекер.
Как и планировалось, припаяйте + (возможно, вы отметили его красным лаком для ногтей) к №1, а другой провод — к №2.
Шаг 6 Соберите разъем и протестируйте
Накрутите оболочку на штекер.
Закрутите концевой хомут, чтобы зафиксировать оболочку на проводе.
После повторной подачи питания проверьте, поднеся два щупа мультиметра к нужным проводам. На этом изображении видно, что красный щуп касается левого верхнего, а черный — правого верхнего. Как и ожидалось, мы видим положительное напряжение 29,4 вольта. Это хороший тест, и мы закончили.
Шаг 7 Все работает
Как вы можете видеть, питание подключено к ховерборду, и пламени не видно.
