Замена шнура питания EDCO Floor Stripper TS8 .75L (2017)

Введение

Следуйте этому руководству, чтобы снять и заменить шнур питания на EDCO Floor Stripper TS8 .75L (2017).

Шаг 1 Меры предосторожности

Перед началом работы убедитесь, что устройство выключено и прохладное на ощупь.

Убедитесь, что аппарат отключен от сети.

Поверните выключатель питания против часовой стрелки в положение OFF.

Шаг 2 Выкрутите винт из красной ручки

С помощью крестообразной отвертки выкрутите винт из центра красной ручки включения/выключения.

Шаг 3 Снимите ручку

Снимите красную ручку.

Этот компонент имеет ключ. При сборке убедитесь, что она установлена в правильной ориентации.

Шаг 4 Снимите черный колпачок

Снимите черный пластиковый колпачок с центральной части блока переключателей.

Этот компонент имеет ключ. При сборке убедитесь, что она установлена в правильной ориентации.

Шаг 5

С помощью крестообразной отвертки открутите два винта, крепящие желтую направляющую переключателя к узлу переключателя.

При сборке убедитесь, что этот компонент установлен в той же ориентации, с кружком в положении «6 часов OFF».

Шаг 6

Снимите желтую направляющую переключателя с узла переключателя.

Извлеките черную пластиковую прокладку из-под желтой направляющей переключателя.

Шаг 7 Снимите верхний корпус переключателя

С помощью крестовой отвертки открутите четыре винта, крепящие верхнюю половину корпуса переключателя к нижней.

Эти винты могут не выйти из своих углублений в корпусе после полного выкручивания. Если некоторые из них останутся внутри, не теряйте их из виду.

Шаг 8

Поднимите верхнюю половину корпуса выключателя с нижней половины».

В процессе снятия резиновая прокладка может выпасть из верхней части корпуса. Не забудьте установить прокладку на место при сборке.

Шаг 9 Отсоедините шнур питания от рамы

С помощью торцевой головки на 3/8 дюйма выверните болт, крепящий зажим шлейфа шнура питания к кронштейну выключателя.

Шаг 10 Снимите зажим шлейфа

Снимите зажим шлейфа с силового кабеля.

Шаг 11 Снимите корпус выключателя

С помощью торцевой головки снимите четыре гайки 11/32 дюйма с кронштейна переключателя включения/выключения.

При сборке используйте крестовую отвертку в сочетании с торцевым ключом 11/32 дюйма, чтобы затянуть болты, крепящие выключатель к кронштейну.»

Шаг 12

Поднимите выключатель в сборе с кронштейна выключателя.

Болты крепления корпуса выключателя могут выпасть при снятии корпуса.

Шаг 13 Отсоедините зеленые провода

С помощью плоской отвертки открутите винт, крепящий два зеленых провода заземления к корпусу переключателя.

Шаг 14

Отделите зеленые провода заземления друг от друга и отведите их от корпуса выключателя.

Шаг 15 Отсоедините шнур питания от выключателя

С помощью плоской отвертки ослабьте два винта на правой стороне блока выключателя, крепящие черный и белый провода от шнура питания.

При сборке убедитесь, что каждый провод установлен в правильном месте на выключателе.

Шаг 16

Отсоедините черный провод от выключателя.

Шаг 17

Отсоедините белый провод от выключателя.

Шаг 18

С помощью ключа на 1-1/16 дюйма или разводного ключа ослабьте фитинг разгрузки натяжения шнура питания от корпуса выключателя.

Когда фитинг ослабнет настолько, что его можно будет повернуть рукой, поверните шнур питания и фитинг против часовой стрелки, пока он полностью не отсоединится от корпуса выключателя.

Шаг 19 Извлеките шнур питания

Отсоедините шнур питания от выключателя.

Шаг 20 Перенесите фитинг разгрузки натяжения на новый шнур

Если сменный шнур питания поставляется с предварительно установленным фитингом разгрузки натяжения, пропустите оставшиеся шаги и приступайте к сборке.

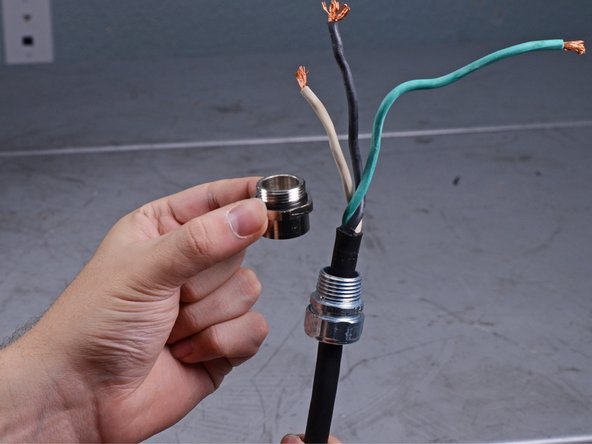

С помощью двух разводных ключей открутите фитинг разгрузки натяжения, повернув контргайку против часовой стрелки относительно фитинга.

1-1/16 дюйма контргайка

15/16-дюймовый фитинг для снятия напряжения

Совет по сборке: обратите внимание на длину от конца шнура питания до фитинга разгрузки натяжения. При установке фитинга на место максимально приблизьте эту длину.
