Введение
Используйте это руководство для замены уплотнений в безвоздушном распылителе Titan Impact 410.
Компания Home Depot рекомендует при замене поршня и сальников также выполнять замену перепускного клапана.
Примечание: Чтобы получить доступ к поршню, необходимо сначала снять выпускной клапан. Настоятельно рекомендуется перед сборкой обслужить этот клапан с помощью деталей, входящих в комплект для переупаковки (#704-586).
Примечание: Перед началом ремонта убедитесь, что у вас есть серповидный ключ большого размера.
Некоторые фотографии в этом руководстве могут содержать небольшие визуальные несоответствия, но они не влияют на порядок действий.
Шаг 1 Меры предосторожности
Перед началом работы обязательно выполните процедуру сброса давления, описанную в руководстве пользователя, прежде чем отключить питание краскораспылителя и отсоединить насос.
Выключите и отсоедините краскораспылитель от сети.
Шаг 2 Снимите переднюю крышку
С помощью крестообразного ключа выверните четыре винта длиной 15 мм, крепящих переднюю крышку.
Шаг 3 Снимите переднюю крышку
Снимите переднюю крышку.
Шаг 4 Установите насос на место
Подключите шнур питания.
Нажимайте на выключатель, пока насос не остановится в нижней точке своего хода.
Прежде чем продолжить работу, выключите распылитель и выньте вилку из розетки.
Шаг 5 Снимите возвратный шланг
Зажмите хомут возвратного шланга и сдвиньте его вниз, чтобы обнажить разъем.
Шаг 6
Пальцами снимите фиксирующий зажим с корпуса донного клапана.
Шаг 7
С помощью ключа на 7/16″ открутите обратный шланг.
Шаг 8
Снимите возвратный шланг.
Шаг 9 Снимите корпус ножного клапана
С помощью разводного ключа ослабьте и снимите корпус ножного клапана.
Шаг 10 Ослабьте корпус впускного клапана
Прежде чем продолжить работу, положите распылитель горизонтально на черные металлические брусья.
С помощью разводного ключа отсоедините корпус впускного клапана от блока насоса.
Шаг 11 Снимите корпус впускного клапана
Снимите корпус впускного клапана.
Шаг 12 Информация о впускном клапане
Если вы заменяете впускной клапан, обратите внимание на порядок установки от первого к последнему (тефлоновое уплотнительное кольцо — первым, поршневая втулка — последней):
Тефлоновое уплотнительное кольцо
Седло впускного клапана
Шарик впускного клапана
Шайба впускного клапана
Нейлоновая шайба
Втулка поршня
Шаг 13 Снимите фиксатор выпускного клапана
С помощью шестигранного ключа на 5/16 дюйма ослабьте и снимите фиксатор выпускного клапана.
Шаг 14
С помощью резца снимите седло выпускного клапана.
Снимите шарик выпускного клапана.
Шаг 15
Снимите уплотнительное кольцо.
Снимите обойму выпускного клапана.
Шаг 16 Снимите блок насоса
С помощью шестигранного ключа на 3/8 дюйма ослабьте и снимите два винта, крепящие блок насоса.
Шаг 17
Потяните блок насоса в сторону от опрыскивателя, чтобы отделить его от корпуса насоса.
Потяните блок насоса вверх, чтобы вывести поршневой шток из паза в корпусе насоса.
Снимите корпус насоса.

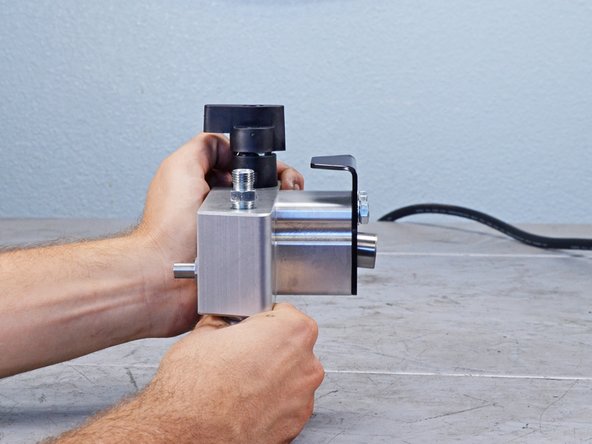

Шаг 18 Извлеките поршень
С помощью ладони протолкните поршень через блок насоса.
Для этого может потребоваться значительное усилие.
Извлеките поршень.
При сборке смажьте поршень перед установкой в блок насоса.
Шаг 19 Снимите гайку фиксатора
С помощью разводного ключа ослабьте и снимите гайку фиксатора.
Шаг 20 Снимите направляющую поршня
Снимите направляющую поршня с фиксирующей гайки.
Шаг 21 Извлеките сальники
С помощью перфоратора и молотка снимите верхний узел сальника.
Повторите ту же процедуру для нижнего сальника.
При сборке используйте прилагаемый инструмент для установки сальников на место. После извлечения из направляющей сальники начнут сжиматься, поэтому немедленно соберите поршень.
