Шаг 1 Роликовый рычаг
Перед началом работы убедитесь, что механизм полностью снят с кресла.
Шаг 2
Выкрутите 2 винта с крестообразной головкой. Эта крышка расположена на передней части механизма.
Теперь прокрутите ремень 3D-мотора.
Вращение этого ремня приведет к перемещению 3D-шестерен в самое дальнее положение.
Если вы не прокрутите этот мотор, последующие шаги будет невозможно выполнить.
Шаг 3
Прежде чем приступить к снятию роликовых рычагов, необходимо прокрутить ремень двигателя разминания.
Я всегда стараюсь, чтобы роликовые рычаги находились в слегка закрытом положении.
Шаг 4
Снимите пружину ролика. Для этого можно использовать плоскогубцы.

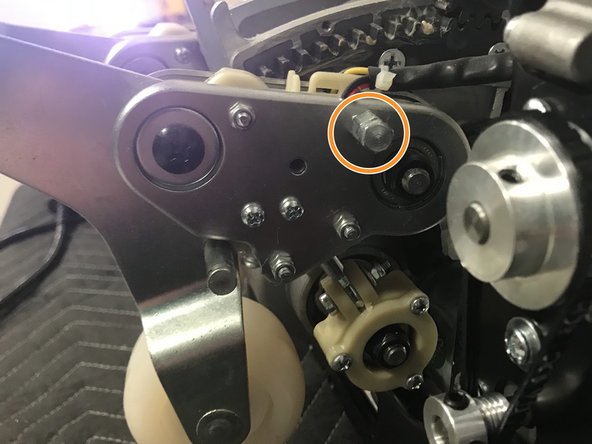

Далее необходимо снять крепление роликовой пружины. Это можно сделать с помощью разводного ключа.
Шаг 5
Снимите верхнюю гайку и шайбу.
Снимите нижнюю тефлоновую деталь, открутив все 3 винта.
Чтобы открутить один из трех винтов, вам придется вставить отвертку за ремень 3D-мотора. Имейте в виду, что это относится только к левому роликовому рычагу.
Шаг 6
Снимите гайку и шайбу.
Зафиксируйте тиски на валу разминающего мотора, одновременно используя гаечный ключ для ослабления гайки.
ПОЖАЛУЙСТА, НЕ ЗАТЯГИВАЙТЕ ТИСКИ СЛИШКОМ СИЛЬНО. ЭТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ВАЛА.
Шаг 7
С помощью рукоятки гаечного ключа или небольшого шила надавите на роликовый рычаг и узел.
Шаг 8
Роликовые рычаги имеют провода, идущие к плате датчика на задней стороне механизма. Снимите это пластиковое крепление.
Этот провод будет подключен к небольшой печатной плате на задней стороне механизма. У меня нет печатной платы на этой фотографии, но как только вы проследите за проводами, все станет ясно само собой.
Шаг 9
Роликовый рычаг успешно снят
Шаг 10 Трюки сборки
При повторной установке внешней крышки гайки будет казаться, что она не подходит. Ее нужно прикрепить, равномерно закручивая болты одновременно. Например: закрутите один болт наполовину, закрутите 2 других наполовину, повторяйте до тех пор, пока не закрепите.
Остерегайтесь, что у вас могут возникнуть трудности со снятием роликовых рычагов с вала, но я уверяю вас, что они снимутся. Иногда нужно просто покрутить мотор тестомеса, пока не останется достаточно места. См. шаг 3
Обратите внимание, что на вашем механизме вам, возможно, придется разрезать стяжки, чтобы освободить кабель роликового рычага. при необходимости закрепите его новыми стяжками.
