Введение
Это руководство поможет вам отсоединить и заменить разъемы задней панели колонки.
Шаг 1 Решетка динамика
Подденьте и снимите резиновую накладку в нижней части колонки с помощью пассатижей или пальцев.
Шаг 2
Выкрутите пять 10-миллиметровых винтов с помощью отвертки TR 10.
С помощью пробки разбейте остатки клея, прикрепляющего решетку к корпусу динамика.
Следите за тем, чтобы не погнуть решетку; она еще не освобождена от динамика.
Шаг 3
Переверните колонку и с помощью инструмента для вскрытия пластика снимите с нее верхнюю панель.
Шаг 4
С помощью инструмента для вскрытия пластика удалите пенопласт и откройте еще четыре винта.
С помощью отвертки TR 10 открутите пять 10-миллиметровых винтов в верхней части динамика.
Шаг 5
Осторожно снимите верхнюю крышку.
Будьте осторожны, чтобы не порвать и не повредить кабель, подающий питание на светодиодный индикатор питания.
Шаг 6
С помощью отвертки TR 10 открутите два 10-миллиметровых винта, крепящих решетку динамика.
Пока не пытайтесь снять решетку.
Шаг 7
Сняв верхнюю панель, с помощью пробки снимите панель дисплея.
Зажимы на панели дисплея довольно хрупкие. Подденьте оба края дисплея, прежде чем пытаться его снять.
С помощью отвертки TR 10 открутите четыре последних 10-миллиметровых винта, крепящих решетку динамика.
Шаг 8
Снимите решетку переднего динамика.
Шаг 9 Передние динамики
После снятия решетки вы увидите динамики.
Выкрутите восемь 10-миллиметровых винтов, которые окружают динамики. Вокруг каждого динамика их будет по четыре.
Шаг 10
Осторожно извлеките каждый динамик из корпуса. Возможно, придется нарушить легкое клейкое уплотнение.
Помните о двух проводах, которые подключены к каждому динамику.
Положите каждый динамик рядом с основным корпусом.
Шаг 11
Осторожно, но уверенно отсоедините два провода от каждого динамика.
Теперь передние динамики можно снять.
Шаг 12 Передняя панель
Найдите восемь винтов по краям передней панели.
С помощью драйвера TR 10 выкрутите два винта диаметром 8 мм.
С помощью драйвера TR 10 выкрутите шесть 12-миллиметровых винтов.
Шаг 13
Используйте шестигранный ключ на 5 мм, чтобы удлинить драйвер TR 10. Это позволит драйверу получить доступ к винтам с более глубокой зенковкой.
Шаг 14
Определите оставшиеся четыре винта в передней панели.
Используйте удлиненный драйвер из предыдущего шага, чтобы выкрутить четыре 12-миллиметровых винта TR 10.
Шаг 15
Аккуратно потяните переднюю панель в сторону от задней панели.
Переднюю и заднюю панели соединяют провода. Обе стороны можно спокойно сложить друг от друга и разложить на столе.
Снимите с колонки белый звукопоглощающий материал. Запомните расположение материала и отложите его в сторону.
Шаг 16 Разъемы задней панели
С помощью драйвера TR 10 выкрутите два 10-миллиметровых винта, крепящих корпус разъема.
Снимите корпус с задней панели.
Не напрягайте и не рвите кабели, соединяющие эту часть с логической платой.
Шаг 17
Когда корпус освобожден от динамика, в нем можно увидеть две дочерние платы.
Аккуратно извлеките обе платы из корпуса.
Помните о хрупком ленточном разъеме, который проходит между платами, а также о шнурах, идущих к логической плате.
Шаг 18
Отсоедините ленточный кабель, соединяющий дочерние платы, от верхней платы. Оставьте кабель подключенным к нижней плате.
Чтобы извлечь ленточный кабель, осторожно потяните коричневый удерживающий механизм от разъема. После этого ленточный кабель можно свободно извлечь.
Шаг 19
Аккуратно отсоедините красный разъем питания от верхней дочерней платы.
Обратите внимание на правильную ориентацию этого разъема при сборке.

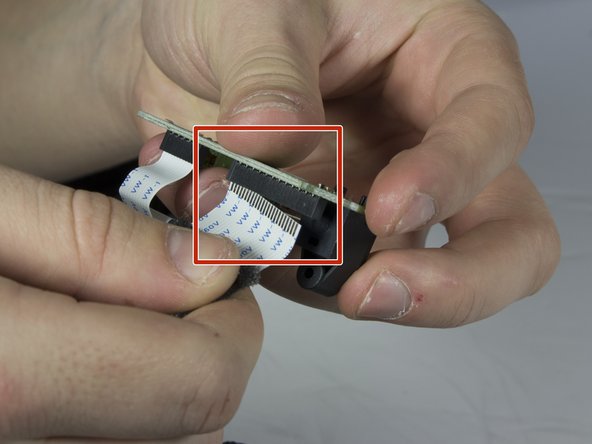

Шаг 20
Аккуратно вытащите большой ленточный кабель из нижней логической платы. Возьмитесь за кабель как можно ближе к разъему и потяните его прямо от платы.
На этом разъеме нет удерживающего механизма.
