Введение
Это руководство по ремонту было составлено сотрудниками iFixit и не было одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
В этом руководстве вы узнаете, как заменить разъем для наушников в Google Pixel 3a XL.
Дисплейная панель Pixel 3a XL очень хрупкая. Если вы планируете использовать экран после ремонта, обратите особое внимание на предупреждения в процедуре открытия.
Шаг 1 Экран
В следующих шагах вам предстоит снять экран Pixel 3a, разрезав клей, удерживающий его на месте.
Для справки, в этом шаге показана задняя сторона экрана.
Обратите внимание на узкий зазор между краем экрана и OLED-панелью под стеклом. Если вы планируете использовать экран повторно, обязательно следуйте приведенным ниже инструкциям.
Также обратите внимание на два разных шва между корпусом телефона и экраном:
Шов экрана: место, где экран соприкасается с остальной частью телефона. Именно здесь экран будет отделяться, и именно здесь вам следует поддеть его.
Шов средней рамки: место соединения средней рамки с корпусом телефона. Эта часть крепится винтами. Не поддевайте этот шов.
Шаг 2
Поместите присоску на правый край экрана, чуть ниже кнопки регулировки громкости.
Шаг 3
На следующем этапе вы вставите кирку для открывания между экраном и пластиковым корпусом телефона.
Если вы не будете осторожны, инструмент для открывания пластика может повредить хрупкую панель OLED-дисплея, расположенную под стеклом.
Если вы хотите повторно использовать экран телефона, вставьте медиатор под углом вниз, как показано на второй фотографии этого шага.
Это обеспечит скольжение резца под OLED-панелью, а не между стеклом и панелью, что приведет к повреждению экрана.
Шаг 4
Потяните вверх присоску с сильным, устойчивым усилием, чтобы создать зазор между экраном и телефоном.
Вставьте в зазор открывающийся медиатор.
Остановитесь, если почувствуете, что кончик резца ударяется о что-то. Возможно, медиатор давит на край OLED-панели. Наклоните медиатор вниз и попробуйте снова.
После того как вы вставили открывающую кирку, можно снять присоску.
Шаг 5
Когда медиатор вставлен, проведите им вверх и вниз вдоль правого края телефона, чтобы срезать клей, удерживающий экран на месте.
Шаг 6
Клей, удерживающий верхний и нижний края экрана на месте, толще и значительно прочнее, чем тонкие полоски, удерживающие боковые стороны.
Если вы планируете использовать экран повторно, нагрейте верхний край телефона с помощью iOpener, теплового пистолета или фена, чтобы ослабить клей, прежде чем приступать к нарезке.
Шаг 7
Осторожно проведите резцом по правому верхнему углу экрана.
Как показано в первом шаге, зазор между дисплеем и краем стеклянного экрана здесь больше, чем по бокам.
Если вы планируете использовать экран повторно, обратите особое внимание на этот шаг, чтобы либо держать медиатор глубоко в телефоне под OLED-дисплеем (как показано на фотографиях этого шага), либо вставлять его только на 5 мм в устройство, чтобы избежать контакта с дисплеем под стеклом.
Шаг 8
Продолжайте отделять клей вдоль верхнего края дисплея.
Когда вы будете поддевать этот край, вы можете наткнуться на камеру и датчик приближения, расположенные здесь. Не нажимайте агрессивно, просто работайте вокруг них.
Шаг 9
Проведите медиатором по левой стороне телефона, чтобы отделить клей.
Шаг 10
Клей, удерживающий нижний край экрана на месте, толще и значительно прочнее, чем тонкие полоски, удерживающие боковые стороны.
Если вы планируете использовать экран повторно, нагрейте нижний край телефона с помощью iOpener, теплового пистолета или фена, чтобы ослабить клей, прежде чем приступать к нарезке.
Шаг 11
Проведите медиатором по нижнему краю телефона, чтобы отделить последний слой клея, удерживающего экран на месте.
Как показано в первом шаге, зазор между дисплеем и краем экрана здесь больше, чем по бокам.
Если вы планируете использовать экран повторно, обратите особое внимание на этот шаг, чтобы либо держать медиатор глубоко в телефоне под OLED-дисплеем (как показано на фотографиях этого шага), либо вставлять его только на 5 мм в устройство, чтобы избежать контакта с дисплеем под стеклом.
Не пытайтесь пока снять экран! Он по-прежнему соединен с телефоном кабелем дисплея.
Шаг 12
Поднимите экран за верхний край (где находится фронтальная камера) и аккуратно переверните его на 180° так, чтобы он лежал на телефоне лицевой стороной вниз.
Если вы планируете использовать экран повторно, будьте осторожны, чтобы не пережать кабель дисплея во время этого шага.
Шаг 13
Пинцетом снимите черную наклейку, закрывающую кронштейн дисплейного кабеля.
Если наклейка в хорошем состоянии, вы можете использовать ее при сборке. В противном случае можно заменить ее кусочком электрической ленты.
Шаг 14
Выкрутите два винта T3 диаметром 4,3 мм, удерживающих кронштейн кабеля дисплея на месте.
Из-за производственных допусков в эти винты T3 может лучше вставляться ключ T4 Torx.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается именно туда, откуда пришел.
Шаг 15
Снимите кронштейн кабеля дисплея.
Подденьте разъем кабеля острым концом палочки, чтобы отсоединить экран от телефона.
При отсоединении подобных разъемов будьте осторожны, чтобы не сместить мелкие поверхностные компоненты, расположенные вокруг гнезда.
Чтобы снова присоединить такие разъемы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. Если разъем будет неправильно выровнен, контакты могут погнуться, что приведет к необратимым повреждениям.
Шаг 16
Снимите экран с телефона.
Сравните новую запасную часть с оригинальной. Возможно, вам придется перенести оставшиеся компоненты, такие как решетка динамика и кронштейн камеры, на новую деталь.
Шаг 17
Установите экран на место:
С помощью пинцета или инструмента для открывания удалите все следы клея с рамки телефона. Для очистки можно использовать изопропиловый спирт высокой концентрации.
Если вы планируете использовать экран повторно, обязательно удалите с него все остатки клея. Будьте осторожны с металлическими инструментами, чтобы не поцарапать экран.
Прикрепите экран к рамке с помощью предварительно нарезанного клея или двусторонней ленты (например, ленты Tesa).
Во время загрузки после сборки экран пройдет процедуру калибровки. Не прикасайтесь к экрану во время этого процесса, так как это может привести к неправильной калибровке и возникновению проблем с сенсорным управлением.
Шаг 18 Средняя рамка
Выкрутите следующие винты диаметром 4,3 мм:
14 серебристых винтов T3 Torx
2 черных винта T3 Torx
Из-за производственных допусков в эти винты T3 может лучше входить драйвер T4 Torx.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается именно туда, откуда пришел.
Шаг 19
Средняя рама по-прежнему удерживается на месте пластиковыми зажимами.
Вставьте медиатор в шов вдоль нижней части телефона.
Проведите резцом вдоль шва, чтобы освободить клипсы, удерживающие среднюю рамку на остальной части телефона.
Шаг 20
Проведите открывающим резцом вдоль левого и правого краев телефона, чтобы освободить фиксаторы средней рамки.
Когда клипсы вдоль нижней части телефона будут отделены, плоского края открывающегося медиатора должно быть достаточно, чтобы отделить остальные клипсы.
Поднимите нижний край средней рамки, но пока не снимайте ее полностью. Средняя рамка по-прежнему соединена с телефоном хрупким кабелем.
Шаг 21
Подденьте и отсоедините кабель датчика приближения от материнской платы.
Шаг 22
Извлеките среднюю рамку из телефона.
Шаг 23
При сборке совместите верхний край средней рамки с верхней частью телефона, а затем с помощью пробки аккуратно вставьте разъем кабеля датчика приближения в гнездо.
Это требует некоторого терпения и сноровки. После того как разъем выровнен, его можно аккуратно прижать пальцем к гнезду.
Шаг 24 Отсоединение аккумулятора
Подденьте и отсоедините разъем аккумулятора с помощью пробки.
Шаг 25 Разъем для наушников

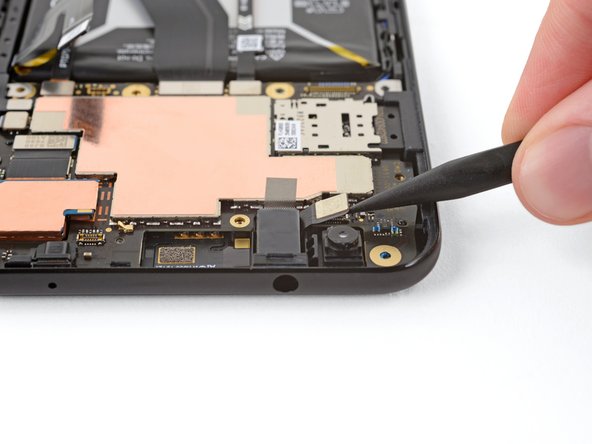

Подденьте и отсоедините разъем для наушников от материнской платы с помощью заостренного конца лопатки.
Шаг 26
Извлеките разъем для наушников.
Если разъем для наушников не выходит из своего гнезда, можно вставить острый конец лопатки в разъем (как при подключении наушников) и аккуратно поддеть его изнутри.
Чтобы заменить разъем для наушников, совместите его отверстие с отверстием в телефоне и вставьте его на место.
