Введение
С помощью этого руководства вы сможете заменить радиатор в ноутбуке Razer Blade 15 Advanced Model (Early 2020).
Шаг 1 Подготовьте ноутбук к разборке
Перед началом ремонта дайте батарее ноутбука разрядиться ниже 25 % — заряженная батарея может загореться в случае повреждения.
Отключите все кабели, полностью выключите ноутбук и закройте крышку.
Шаг 2 Открепите заднюю крышку
С помощью драйвера T5 Torx открутите десять винтов длиной 3,8 мм, крепящих заднюю крышку.
Шаг 3 Вставьте медиатор для вскрытия
В зависимости от возраста и состояния вашего ноутбука задняя крышка может сняться раньше, чем указано в этом руководстве. Если она кажется неплотной, снимите ее в любой момент.
Приложите ручку присоски к середине правого края задней крышки, между нижней резиновой ножкой и средними винтами.
Потяните за ручку присоски вверх, чтобы создать небольшой зазор между задней крышкой и рамкой.
Вставьте в зазор открывающую кирку.
Шаг 4 Наклоните открывающую кирку
Наклоните открывающую кирку вверх, в сторону от рамы. Держите его под углом вверх до тех пор, пока он находится между задней крышкой и рамой.
Шаг 5 Освободите правый нижний угол
Проведите медиатором по правому нижнему углу задней крышки, чтобы освободить ее от рамки.
Шаг 6 Освободите передний край
Проведите открывающим резцом вдоль переднего края и вокруг переднего левого угла задней крышки, чтобы полностью освободить ее от рамки.
Шаг 7 Снимите заднюю крышку
Снимите заднюю крышку.
Положите заднюю крышку на резиновые ножки, чтобы не повредить термопрокладки.
Шаг 8 Отсоедините аккумулятор
Вставьте острие шила под середину длинного края разъема аккумулятора.
Приподнимите и отсоедините прижимной разъем батареи от гнезда на материнской плате.
Для этого потребуется приложить некоторое усилие. Не задевайте резисторы и микросхемы.
Чтобы снова присоединить пресс-разъемы, подобные этому, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъем будет неправильно выровнен, контакты могут погнуться и привести к необратимым повреждениям.
Шаг 9 Отсоедините кабели дисплея
Вставьте острие шила под металлический стопорный зажим, который защелкивается по периметру гнезда основного кабеля дисплея.
Поверните зажим вверх и над гнездом.
Аккуратно вытащите кабель дисплея из гнезда.
Шаг 10
С помощью изоленты удерживайте кабель основного дисплея в стороне, чтобы обеспечить лучший доступ к другому кабелю дисплея.
Не сгибайте кабель и не располагайте его под большим углом, так как это может его повредить.
Шаг 11
Кончиком шила или чистым ногтем подденьте маленькую откидную защелку на разъеме ZIF кабеля дополнительного дисплея.
Аккуратно вытащите кабель из гнезда.
Шаг 12 Нагрейте кабель дисплея
Примечание: Клей прикрепляет кабель дополнительного дисплея к верхней части гнезд оперативной памяти.
Нагрейте iOpener и приложите его к кабелю дополнительного дисплея на две минуты.
Также можно использовать фен. Для получения дополнительных инструкций следуйте этому руководству.
Шаг 13 Отсоедините кабель дисплея
Отсоедините кабель дополнительного дисплея от верхней части гнезд оперативной памяти.
Шаг 14
Отклейте кабель первичного дисплея, который вы ранее заклеили скотчем.
Шаг 15 Нагрейте тканевую ленту
Примечание: Тканевая лента фиксирует кабели дисплея на радиаторе.
Приложите нагретый iOpener к тканевой ленте на две минуты.
Также можно использовать фен. Для получения дополнительных инструкций следуйте этому руководству.
Шаг 16 Отсоедините кабели дисплея
Подведите плоский конец лопатки под одну из сторон кабелей дисплея и аккуратно приподнимите, чтобы отсоединить их от радиатора.
Шаг 17
Поднимите другую сторону кабелей дисплея, чтобы полностью отсоединить их от радиатора.
Шаг 18 Измените положение кабелей дисплея
Аккуратно положите кабели дисплея на верхний край ноутбука.
Шаг 19 Снимите крышки винтов
Примечание: На некоторых винтах радиатора могут быть пенопластовые крышки.
Чтобы снять их, воспользуйтесь пинцетом или пальцами.
Шаг 20 Открутите радиатор
С помощью крестовой отвертки открутите 11 винтов, крепящих радиатор:
Восемь винтов длиной 6,7 мм
Один винт длиной 4,6 мм
Один винт длиной 5,7 мм
Один винт длиной 4 мм
Этот винт может быть закрыт наклейкой. Проткните ее отверткой или удалите пинцетом.
Шаг 21 Информация о термопасте
Примечание: Большие капли термопасты и несколько термопрокладок очень прочно прикрепляют радиатор к материнской плате.
Шаг 22 Отделите радиатор
На следующих двух шагах освободите радиатор от материнской платы с помощью сильного и уверенного давления.
Вставьте плоский конец шила между верхним краем радиатора и рамкой.
Подденьте радиатор в разных точках вдоль верхнего края, чтобы освободить его от материнской платы.
Если радиатор не поддается, используйте фен, чтобы нагреть радиатор и размягчить термопрокладки.
Шаг 23
С помощью плоского конца лопатки приподнимите (не поддевайте) радиатор в разных местах по его краям, пока он полностью не отсоединится от материнской платы.
Будьте осторожны, чтобы не поцарапать компоненты, установленные на поверхности, когда поддеваете радиатор.
Шаг 24 Извлечение радиатора
Снимите радиатор.

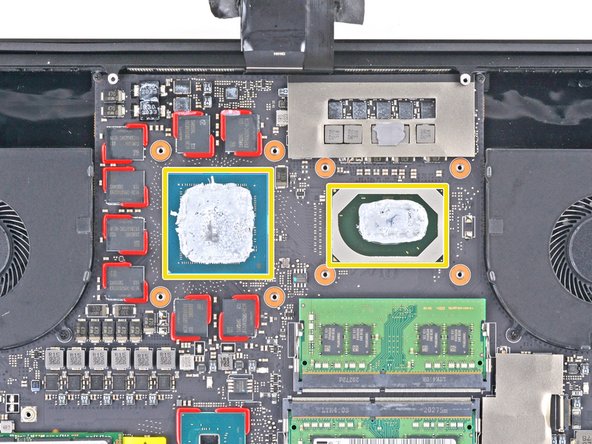

Шаг 25 Информация по сборке
Перед установкой нового радиатора следуйте этому руководству для очистки CPU, GPU, радиатора и повторного нанесения термопасты.
