Введение
Это руководство содержит множество шагов и потребует много времени. Для выполнения этого процесса вам понадобится отвертка T5 Torx. Убедитесь, что ваше устройство отключено от сети и выключено, чтобы приступить к выполнению руководства.
Шаг 1 Материнская плата
Удалите три резиновые ножки на нижней крышке с помощью пластиковой или металлической лопатки.
Шаг 2
Выкрутите пять винтов из-под резиновых ножек с помощью крестообразной отвертки № 0.
Первый винт диаметром 1,9 мм находится под передней правой ножкой, второй винт диаметром 1,9 мм и третий винт диаметром 2,3 мм — под задней правой ножкой, а четвертый и пятый винты диаметром 2,3 мм — под задней левой ножкой.
Шаг 3
Выкрутите девять винтов нижней крышки, используя отвертку T5. Отделите 6-миллиметровый винт в задней средней части нижней крышки от остальных восьми 3-миллиметровых винтов, поскольку он длиннее их.
Отделите 6-мм винт в задней средней части нижней крышки от остальных восьми 3-мм винтов, так как он длиннее их.
Шаг 4

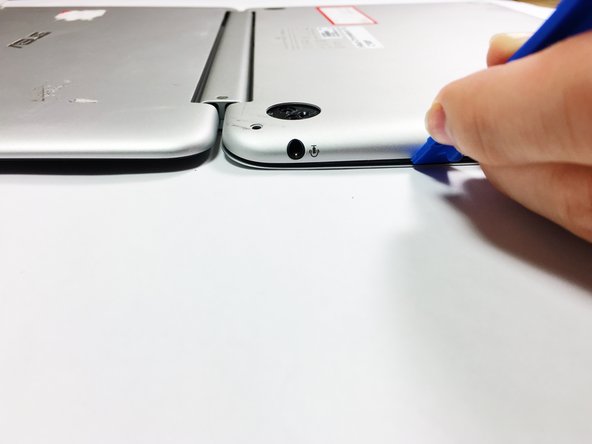

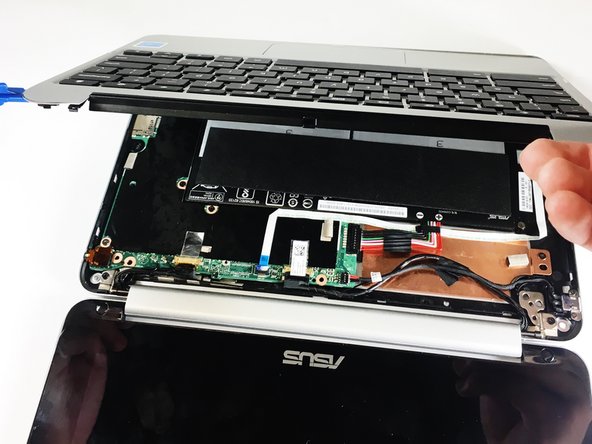

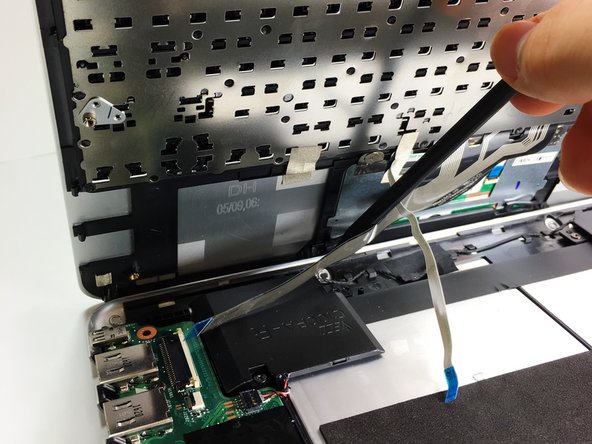

Отделите узел подставки для ладоней от нижней крышки с помощью пробки. Этот шаг может потребовать дополнительных усилий. Когда подставка для ладоней будет отделена от нижней крышки, потяните ее в сторону от экрана, а не от себя.
Шаг 5

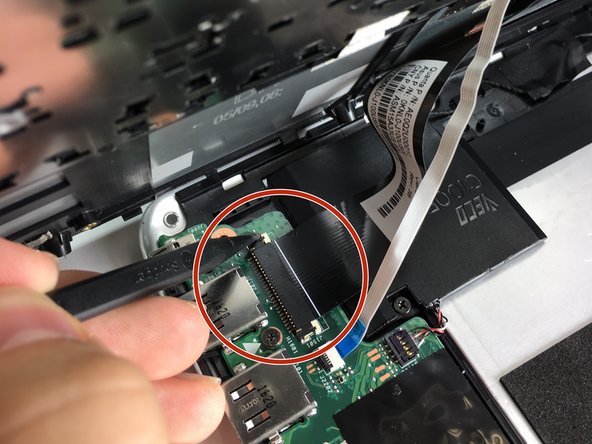

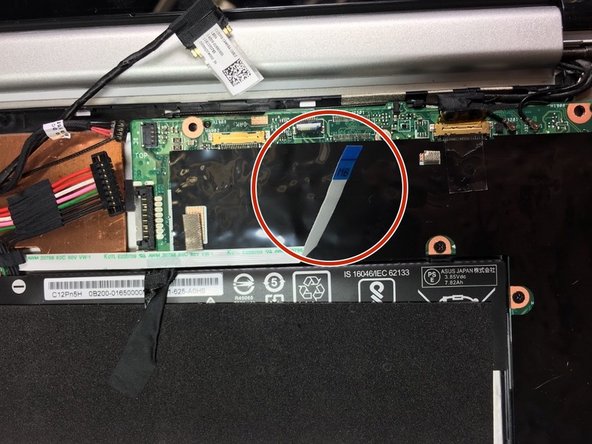

Отсоедините кабель тачпада и кабель клавиатуры на подставке для ладоней от материнской платы с помощью заостренного конца пластиковой лопатки.
Шаг 6

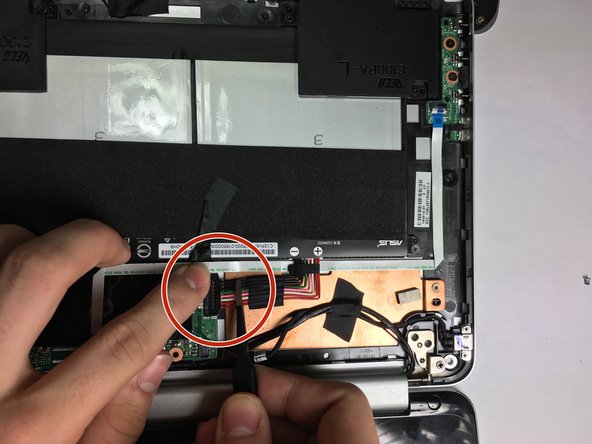

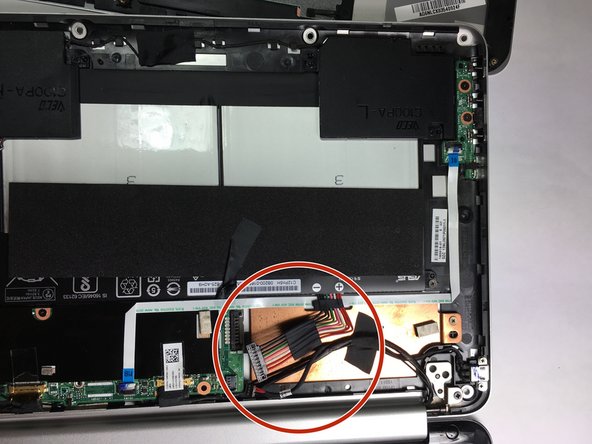

Отсоедините кабель разъема постоянного тока и кабель аккумулятора от материнской платы с помощью пинцета, заостренного конца пластиковой лопатки или просто оттянув кабели от материнской платы пальцами.
Шаг 7

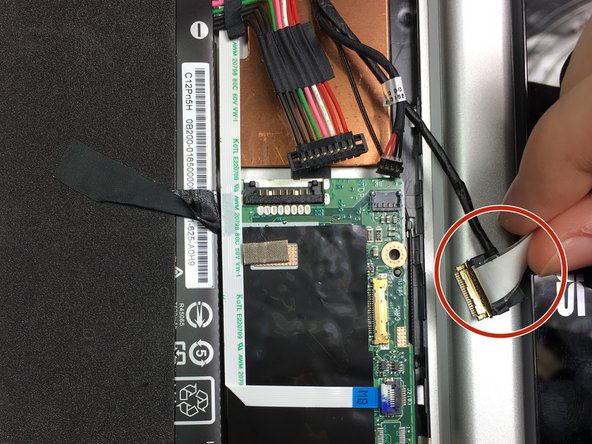

Отсоедините кабель ЖК-дисплея от материнской платы с помощью заостренного конца пластиковой лопатки.
Шаг 8
Отсоедините кабель питания от материнской платы с помощью заостренного конца пластиковой лопатки.
Шаг 9
Отсоедините кабель платы дигитайзера от материнской платы с помощью заостренного конца пластиковой лопатки.
Шаг 10
Отсоедините два кабеля антенны WiFi от материнской платы с помощью заостренного конца пластиковой лопатки или просто оттянув кабели от материнской платы пальцами.
Шаг 11

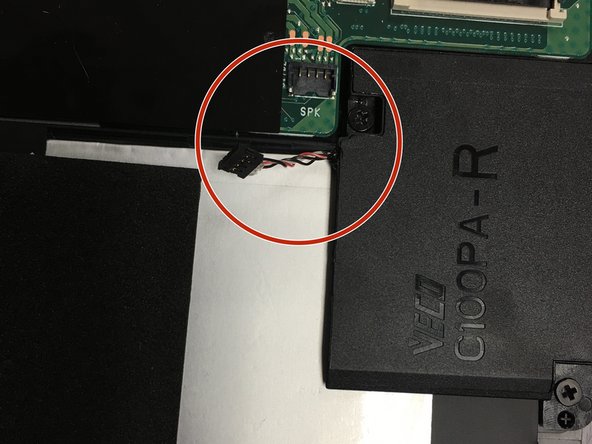

Отсоедините кабель динамика от материнской платы с помощью заостренного конца пластиковой лопатки.
Шаг 12

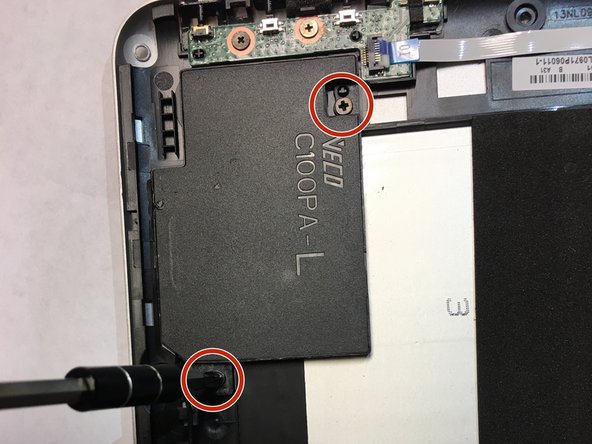

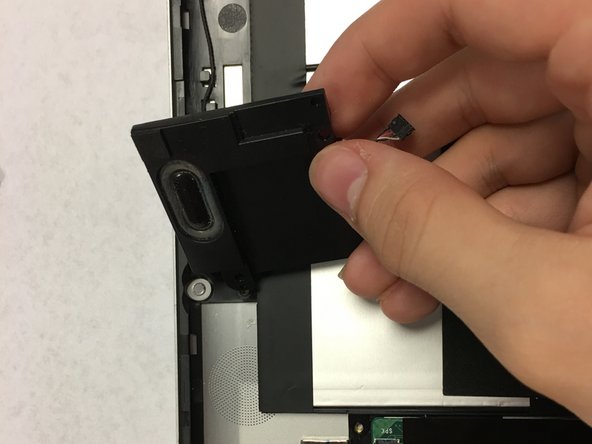

Открутите четыре винта динамика диаметром 4,2 мм, затем снимите два динамика с помощью крестовой отвертки.
Шаг 13
Выкрутите пять 2,7-миллиметровых винтов материнской платы с помощью отвертки T5.
Шаг 14
Извлеките материнскую плату.
Шаг 15 Радиатор

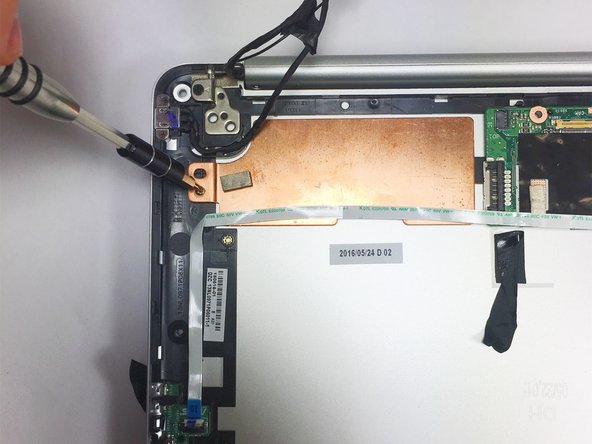

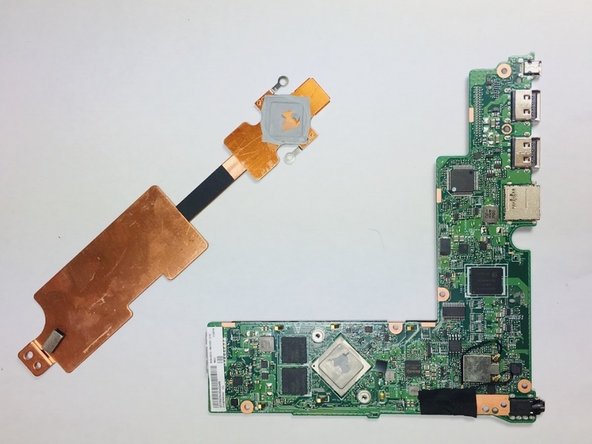

Отверткой T5 выкрутите два винта 2,7 мм радиатора, затем снимите радиатор с материнской платы.
