Введение
У Yamaha есть скрытый/секретный звук фортепиано, который можно включить, заменив заводскую ручку селектора с 6 позициями на 7 или удалив одну из ножек заводской ручки.
В данном руководстве я выбрал замену ручки, так как хочу сохранить все 6 существующих звуков и добавить скрытый.
Шаг 1 Давайте начнем
Yamaha CP и поворотный переключатель, который мы будем заменять (красный).
Этот процесс включает в себя откручивание умопомрачительных 42 винтов. Убедитесь, что у вас есть место, чтобы держать их все в порядке.
Шаг 2 Начните откручивать винты
Переверните CP и открутите 17 винтов снизу. Следите за тем, какой из них где находится, так как некоторые длиннее других.
Шаг 3 Открываем его
Переверните CP и аккуратно поднимите переднюю часть верхней крышки.
Открутите кабель заземления (красный круг). Возможно, для этого вам придется балансировать крышкой в воздухе, так как кабель немного короткий.
Отсоедините кабели (розовый прямоугольник). Я пометил нижний изолентой, чтобы потом не перепутать их.
Снимите верхнюю часть с нижней половины. Сохраните нижнюю половину до конца, так как она нам больше не нужна.
Шаг 4 Снятие ручек и ползунков
Положите верхнюю половину ручкой вверх и аккуратно потяните (пальцами) за ручки и ползунки.
Установите перекидные переключатели в среднее положение и открутите гайки плоскогубцами.
Шаг 5 Открутите еще больше винтов

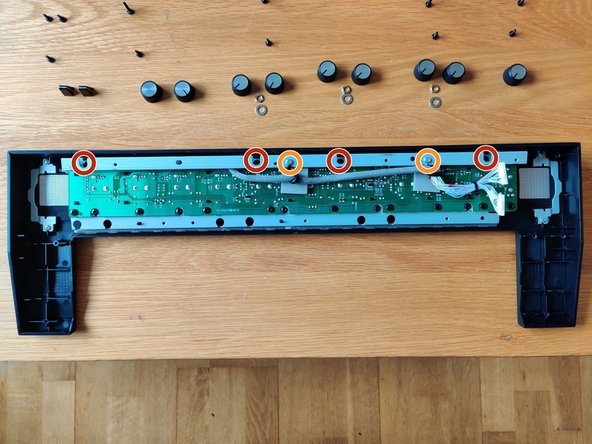

Переверните верхнюю крышку и снимите металлическую планку, удерживающую печатную плату, открутив 4 винта (красные) и 2 крючка (оранжевые).
Открутите еще 18 винтов (красных), чтобы окончательно освободить печатную плату от корпуса!
Шаг 6 Снимите старый поворотный переключатель
Снимите печатную плату с верхней крышки и отсоедините кабели, чтобы освободить место для пайки (розовый).
Отпаяйте поворотный переключатель (желтый) с помощью паяльного насоса. Или просто отрежьте переключатель плоскогубцами (как сделал я после того, как столкнулся с проблемой пайки).
Будьте осторожны, чтобы не повредить крошечный SMD-конденсатор C110 (как это сделал я) или диоды D104/D105, поскольку они находятся очень близко к переключателю.
Поворотный переключатель снят и поцарапан плоскогубцами на верхней стороне печатной платы (зеленый).
Шаг 7 Припаяйте новый поворотный переключатель
Поместите новый поворотный переключатель с текстом/логотипом Alps (зеленый) вверх ногами по сравнению с текстом на печатной плате (оранжевый).
Припаяйте переключатель с помощью припоя, отвечающего требованиям ROHS. Пожалуйста, простите за неаккуратную работу над стабилизирующими ножками и разбитый C110 (он все еще работает).
Пора начинать собирать его обратно!
