Введение
Одной из распространенных неисправностей фотоаппарата ZX-5n является всплывающая вспышка. Шарнир, удерживающий пружину, может сломаться, ослабив натяжение пружины. Когда это происходит, вспышка больше не поднимается в нужное положение. Можно отремонтировать имеющуюся деталь с помощью эпоксидной смолы, но также можно заменить ее донорской деталью от другой камеры или 3D-печатной деталью. Модель 3D-печатной детали можно найти в разделе «Документы» на странице Pentax ZX-5n.
Шаг 1 Снимите заднюю крышку
Надавите на винт, чтобы отжать подпружиненную петлю и освободить дверцу.
Шаг 2 Снимите нижнюю крышку
Выкрутите шесть винтов 5,3 мм #00.
Выкрутите один винт 3,4 мм №00.
Короткий винт имеет машинную резьбу и ввинчивается в пластину под крышкой. Остальные вкручиваются в пластиковый корпус.
Шаг 3 Снимите левую переднюю крышку
Выкрутите три винта 5,3 мм №00 (самый нижний винт не всегда присутствует).
Выкрутите один винт 7,3 мм №00.
Снимите крышку пульта дистанционного управления.
Шаг 4 Снимите переднюю крышку
Выкрутите один винт 3,4 мм №00.
Выкрутите два винта 5,3 мм #00.
При необходимости аккуратно приподнимите корпус вспышки, чтобы помочь снять крышку.
Шаг 5 Снимите правую переднюю крышку
Выкрутите два винта 3,9 мм #00.
Шаг 6 Снимите наглазник
Сдвиньте наглазник вверх и в сторону, чтобы получить доступ к винтам под ним.
Шаг 7 Открутите верхнюю крышку
Выкрутите два винта 5,3 мм #00 возле окуляра.
Выкрутите один винт 6,8 мм #00 в батарейном отсеке.
Выкрутите один винт 7,0 мм #00 рядом с приемной катушкой.
Шаг 8 Поднимите верхнюю крышку
Поднимите крышку так, чтобы она оказалась свободной от корпуса. Она по-прежнему прикреплена несколькими проводами.

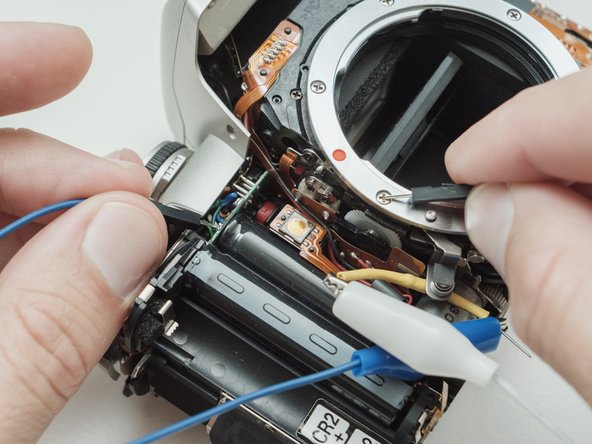

Шаг 9 Разрядите конденсаторы вспышки
Используйте резистор 1kΩ-10kΩ, чтобы разрядить конденсатор. Поместите резистор между синим проводом, оголенным на предыдущем шаге, и землей.
Конденсаторы вспышки накапливают энергию при очень высоком напряжении. Неправильная разрядка конденсаторов может привести к травмам и/или повреждению камеры.
Шаг 10 Снимите верхнюю крышку
Отпаяйте зеленый, синий, коричневый и черный провода от печатной платы вспышки.
Отпаяйте черный провод.
Вытяните черный провод, пока он полностью не освободится от корпуса камеры.
Шаг 11 Отпаяйте гибкий кабель
Отпаяйте гибкий кабель, соединяющий верхнюю пластину с корпусом камеры.
Будьте осторожны, чтобы не перегреть гибкий кабель. Работайте короткими интервалами. При необходимости дайте время на остывание.
Шаг 12 Установите вспышку
Нажмите на кнопку спуска, чтобы поднять вспышку.
Шаг 13 Снимите крышку вспышки
Выкрутите два винта 2,9 мм #000.
Выкрутите два винта #00 диаметром 4,4 мм.
Закройте вспышку и снимите верхнюю крышку.
Шаг 14 Снимите защелку вспышки
Выкрутите один винт 3,4 мм №00.
Снимите пружину защелки.
Снимите пластину защелки. При ее снятии вспышка попытается подняться.
Шаг 15 Извлеките пружину для поднятия вспышки
Отсоедините рычаг пружины от стойки.
Извлеките взведенную пружину.
Шаг 16 Снимите шарнир вспышки
Выкрутите один винт 3,3 мм #00.
Во время откручивания удерживайте шарнир на месте.
Шаг 17 Установите винт
При использовании 3D-печатной детали, поставляемой на странице устройства, установите 4 мм винт #00 в конец шарнира, чтобы удержать его вместе.
