Введение
В отличие от осей X и Y, встроенный датчик оси Z представляет собой потенциометр, а не датчик Холла. Через несколько недель ось Z моего джойстика начала неконтролируемо отклоняться влево. Судя по записям на различных форумах, это происходит чаще всего с джойстиками этого типа, а также с очень похожими T.16000M.
Замена потенциометров на (практически) не изнашиваемые датчики Холла типа Honeywell SS495A уже описывалась для других джойстиков (см. Reddit). В TCA Airbus Stick на потенциометр подается только 3,3 В, что выходит за рамки спецификации производителя SS495A, где указано минимальное напряжение 4,5 В. Тем не менее, этот дешевый и легкодоступный датчик отлично работает и в этом джойстике.
Шаг 1 Разборка джойстика

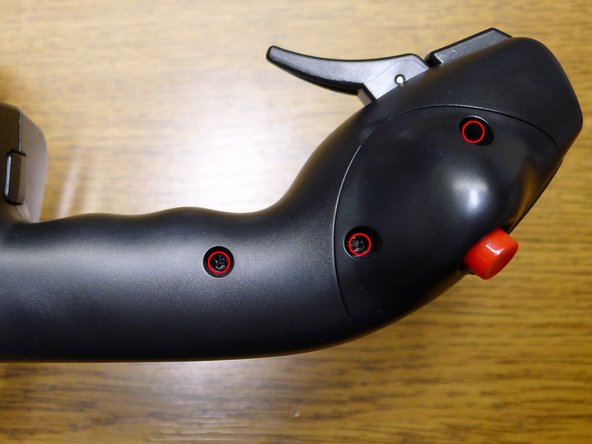

Для того чтобы разобрать джойстик, необходимо открутить два винта PH2 средней длины у основания и еще один со стороны рукоятки. Кроме того, необходимо выкрутить два длинных винта, крепящих сменные ручки 3 и 4. Под сменными ручками необходимо открутить два коротких винта.
Шаг 2 Снимите потенциометр оси Z
Назначение кабелей: Коричневый = 0 В; Оранжевый = 3,3 В; Красный = сигнал
Потенциометр оси Z застрял вместе с валом в невращающемся внутреннем держателе джойстика. Вал не приклеен, и потенциометр можно легко вытащить. Кабели защищены шайбой клея, которую необходимо аккуратно удалить. Затем три кабеля можно отпаять.
Шаг 3 Установка датчика Холла
Датчик Холла Honeywell SS495A, который можно купить в Reichelt или Conrad, припаивается следующим образом: оранжевый кабель — к контакту 1, коричневый — к контакту 2 и красный — к контакту 3.
Теперь датчик можно приклеить плоской стороной (как показано на рисунке) к невращающемуся стержню. Его верхний край должен находиться примерно в 1,5-2,0 мм от края стержня. Чем ближе датчик к краю, тем чувствительнее он будет к движению магнита. Датчик должен быть установлен по центру и как можно прямее.
Я рекомендую использовать горячий клей, так как положение абсолютно критично для работы, и, вероятно, с первой попытки ничего не получится. К сожалению, это требует некоторого терпения и сноровки. Горячий клей можно легко удалить с пластика джойстика.
Я использовал стержневой магнит длиной 4 мм и диаметром 3 мм (производитель MEDER, артикул 4003004025). Его можно приобрести в компании Reichelt под названием «MAGNET 3.4». С помощью горячего клея я вклеил магнит во внутреннюю часть (немного более широкую) правой половины корпуса так, чтобы он располагался посередине прямо над датчиком Холла.
Внимание: Ориентация магнита определяет отклонение датчика Холла. Если направление установки неправильное, ось Z будет инвертирована. Пожалуйста, проверьте работу.
В среднем положении выход датчика Холла должен выдавать VS/2 = 1,66 В. При повороте влево выходное напряжение должно падать. Поворот вправо (по часовой стрелке) соответственно увеличивает его.
Шаг 4 Функциональная проверка и сборка
Если прижать правую половинку корпуса к ручке, работу джойстика можно проверить с помощью соответствующей тестовой программы (например, встроенной в Windows). В таком состоянии джойстик также можно осторожно поворачивать, если полукорпус плотно прижат к ручке без люфта.
Шаг 5 Сырые баллы
При правильном расположении компонентов необработанное значение равно 0 в среднем положении. При повороте джойстика должны быть достигнуты минимальное и максимальное значения.
