Введение
В этом руководстве описаны действия по замене порта USB для зарядки в LeapFrog LeapPad Ultra XDi (номер модели 33300).
Порт зарядки USB передает энергию для зарядки аккумулятора. Если эта деталь не работает должным образом, устройство может не включаться или не держать заряд. Перед заменой порта следует сначала попробовать выполнить простые действия по устранению неполадок (например, жесткий перезапуск, очистку порта или замену шнура питания).
Шаг 10 требует отпаивания порта зарядки от материнской платы и припаивания сменного порта зарядки. Для этого руководства также потребуется новый USB-порт зарядки.
Перед началом работы убедитесь, что устройство полностью выключено и отсоединено от любого источника питания.
Шаг 1 Батарея
Ориентируйте планшет так, чтобы он лежал экраном вниз, а наклейка со штрих-кодом была обращена вверх.
Снимите наклейку со штрих-кодом, чтобы открыть два винта.
Шаг 2
Выкрутите два винта Phillips #0 диаметром 5,0 мм.
Шаг 3
С помощью инструмента для открывания iFixit подденьте фиолетовый и белый защитный кожух от детей, чтобы открыть двенадцать винтов.
Шаг 4
Выкрутите все двенадцать 7-миллиметровых винтов Phillips #1, расположенных по краям устройства.
Шаг 5
Снимите фиолетовый корпус, обнажив материнскую плату и аккумулятор.
Шаг 6
С помощью пассатижей извлеките приклеенную батарею.
Пальцами возьмитесь за провода батареи и аккуратно отсоедините их от материнской платы.
Замените батарею на новую.
Шаг 7 Порт зарядки

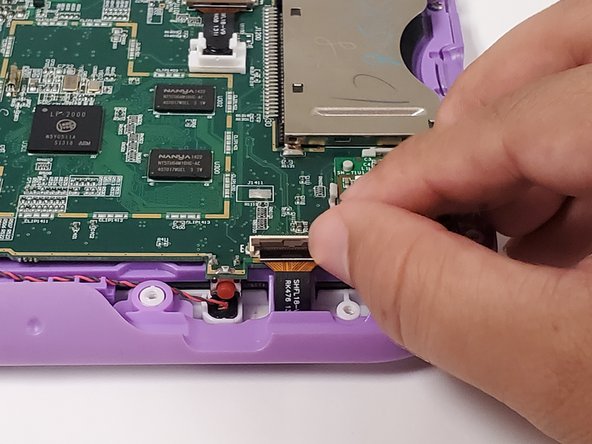

Найдите три ленточных кабеля в верхней части материнской платы.

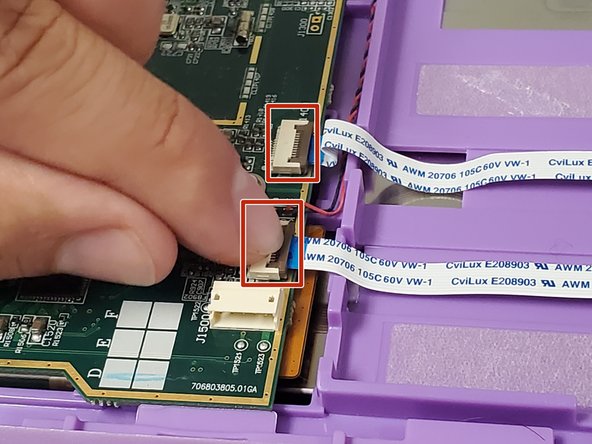

Откиньте вверх фиксатор на разъеме ленточного кабеля, чтобы освободить кабель.

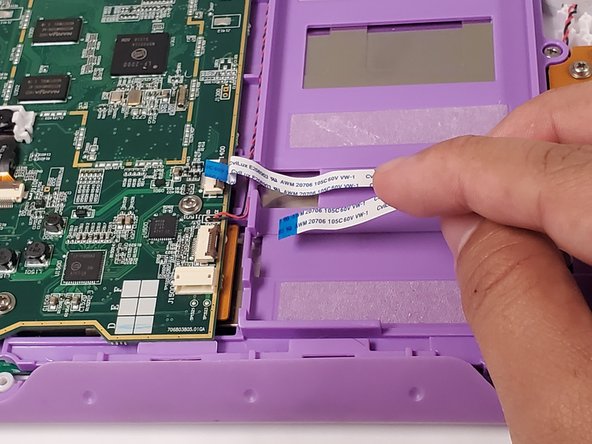

Отсоедините кабели от разъемов.
Шаг 8
Открутите четыре винта Phillips #0 диаметром 5,0 мм, крепящие материнскую плату.
Шаг 9
Приподнимите материнскую плату, чтобы обнажить четвертый ленточный кабель под ней.
Поднимите фиксатор, чтобы освободить кабель, и отсоедините его от разъема.
Шаг 10
Найдите порт для зарядки на боковой стороне материнской платы.
С помощью паяльника отпаяйте пять металлических соединений с материнской платой. Установите на место порт зарядки USB.
