Введение
Следуйте этому руководству, чтобы заменить подшипники вала оправки на пиле для бетона EDCO PRO KL-18 модели 39600-HD.
Шаг 1 Заблокируйте колеса
Прежде чем приступить к работе, убедитесь, что машина выключена и остыла на ощупь.
Заблокируйте колеса, чтобы предотвратить движение машины во время работы.
Шаг 2 Выключите выключатели зажигания
Переведите выключатели зажигания на двигателе и рукоятке в положение «OFF».
Шаг 3 Закройте топливный клапан
Переведите переключатель клапана отсечки топлива в положение «ВЫКЛ».
Шаг 4 Отсоедините свечу зажигания
Возьмитесь за пластиковый корпус на конце провода свечи зажигания.
Сильно потяните, чтобы отсоединить провод от свечи зажигания.
Шаг 5 Снимите кожух ремня безопасности
С помощью торцевой головки на 9/16 дюйма выверните два болта, крепящие кожух ремня безопасности к основной раме.
Шаг 6
Снимите кожух ремня.
Шаг 7 Ослабьте контргайку натяжителя ремня
С помощью ключа на 9/16 дюйма ослабьте контргайку на болте натяжителя ремня.
Шаг 8
Пальцем прокрутите контргайку против часовой стрелки, пока между ней и рамой не останется зазор около одного дюйма.
Обмотайте кусок ленты вокруг болта натяжителя ремня в месте его соприкосновения с рамой.
Во время сборки затяните болт натяжителя ремня, пока лента не станет вровень с рамой (или пока ремень не будет достаточно натянут), а затем затяните контргайку натяжителя ремня на раме.
Шаг 9 Снимите болт натяжителя ремня
С помощью торцевой головки на 9/16 дюйма выверните болт натяжителя ремня из рамы.
Шаг 10 Отсоедините провод заземления
С помощью ключа на 9/16 дюйма открутите гайку, крепящую провод заземления к блоку двигателя.
Шаг 11
Снимите провод заземления и зубчатую шайбу с опоры двигателя.
Шаг 12 Ослабьте натяжение болтов
С помощью ключа на 9/16 дюйма ослабьте четыре гайки, крепящие блок двигателя к раме: две спереди и две сзади.
Не откручивайте эти гайки полностью.
Шаг 13
Сдвиньте двигатель к передней части рамы, чтобы ослабить натяжение ремней.
Чтобы удержать двигатель в ненатянутом положении, затяните пару гаек.
Шаг 14 Снимите ремни со шкива двигателя.
Поднимите крайний ремень из паза шкива и поверните шкив двигателя, чтобы снять его.
Повторите для двух оставшихся ремней.
Шаг 15 Снимите режущий нож
Положите направляющую планку на землю так, чтобы она не мешала защите ножа.
Шаг 16
Поднимите направляющую ножа прямо вверх и снимите ее с рамы и положите рядом с машиной.
Защитный кожух ножа по-прежнему прикреплен к устройству через водяной шланг.
Шаг 17
При работе с лезвием надевайте перчатки. Края лезвия острые. Будьте осторожны, чтобы не порезать руки о лезвие.
С помощью двух прилагаемых гаечных ключей на 1-1/2 дюйма поверните гайку вала оправки против часовой стрелки, удерживая опорную пластину на месте.
Шаг 18
Снимите гайку вала оправки, стопорную шайбу и крышку ножа с вала оправки.
Шаг 19
Снимите лезвие.
Шаг 20 Снимите осевой вал
Поднимите направляющую шину с земли в вертикальное положение.
Шаг 21
С помощью торцевой головки на 9/16 дюйма открутите четыре болта, крепящие подшипники вала к раме.
При необходимости попросите второго человека придерживать вал, чтобы он не ударился о землю.
Шаг 22
Снимите вал оправки.
Шаг 23 Снятие ремней
Снимите ремни со шкива вала оправки.
Шаг 24 Отметьте местоположение шкива
С помощью ручки отметьте местоположение шкива на валу оправки.
При сборке совместите шкив с этой отметкой, чтобы убедиться, что ремни идут прямо.
Шаг 25 Снимите шкив вала оправки
С помощью шестигранного ключа 5/32 дюйма ослабьте два установочных винта шкива вала оправки.
Полностью выкручивать установочные винты не нужно.
Шаг 26
Снимите шкив вала оправки.
Извлеките шпонку вала.
Шаг 27 Отметьте места установки подшипников
С помощью ручки отметьте места расположения обоих шкивов.
При сборке подденьте новые подшипники до этих меток, чтобы убедиться, что они совпадают с местами крепления на раме.
Шаг 28 Снимите левый подшипник осевого вала
Шестигранным ключом на 1/8 дюйма ослабьте два установочных винта на подшипнике вала оправки напротив опорной пластины.
При сборке не затягивайте эти установочные винты до тех пор, пока подшипники не будут закреплены на раме, чтобы обеспечить правильное выравнивание.
Шаг 29

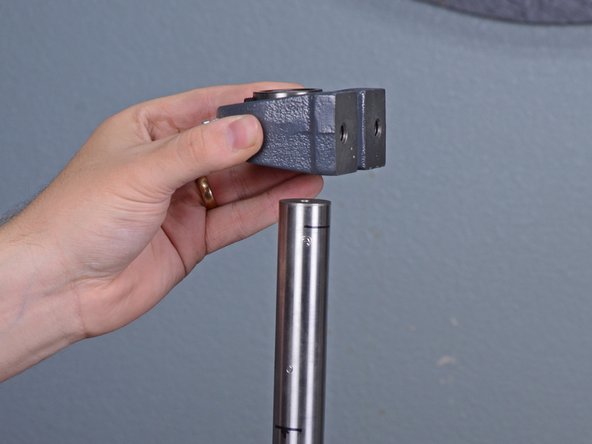

Снимите левый подшипник вала оправки.
Шаг 30 Снимите правый подшипник вала оправки.
С помощью шестигранного ключа на 1/8 дюйма ослабьте два установочных винта на подшипнике вала оправки рядом с опорной пластиной ножа.
При сборке не затягивайте эти установочные винты до тех пор, пока подшипники не будут закреплены на раме, чтобы обеспечить правильное выравнивание.
Шаг 31
Снимите правый подшипник вала оправки.
