Введение
Используйте это руководство для снятия и замены подшипников и вала ножа в Little Wonder 4 HP Honda Pro Edger 62320001 Rev B.
Шаг 1 Поднимите лезвие
Перед началом работы убедитесь, что кромкорез выключен, а красный регулятор дроссельной заслонки находится в отключенном положении. Отсоедините свечу зажигания.
Переместите рычаг регулировки ножа вниз в поднятое положение.
Шаг 2 Снимите натяжение ремней
Поднимите рычаг ослабления ремней, чтобы снять с них натяжение.
Зафиксируйте его в ослабленном положении.
Шаг 3 Выверните болты крепления защитного кожуха ремня
С помощью торцевой головки 3/8 дюйма и трещотки открутите два болта, крепящие кожух ремня.
Шаг 4 Сдвиньте кожух ремня с места
Сдвиньте кожух ремня вперед и в сторону от шкива.
Сдвиньте кожух в сторону, в сторону от колес, чтобы открыть доступ к ремням.
Шаг 5 Снимите ремни
Сдвиньте внутренний ремень в сторону колеса и снимите его со шкива.
Шаг 6
Сдвиньте наружный ремень через шкив в сторону колеса и снимите его со шкива.
Шаг 7
Сдвиньте оба ремня в сторону от двигателя и снимите их со шкивов.
Снимите оба ремня.

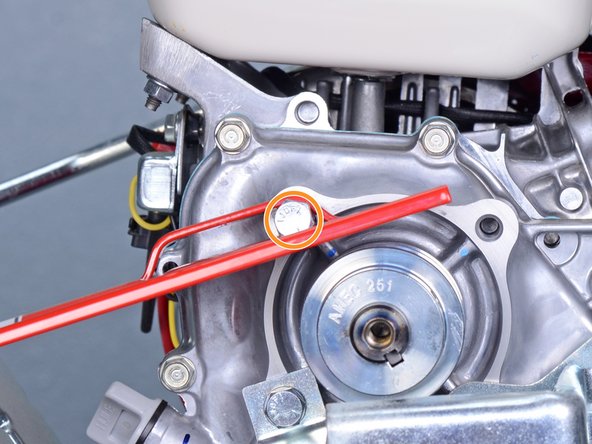

Шаг 8 Выверните болт крепления защитного кожуха ремня безопасности
С помощью торцевой головки на 1/2 дюйма выверните болт крепления защитного кожуха ремня.
Шаг 9 Снимите кожух ремня
Снимите кожух ремня.
Шаг 10 Снимите гайку лезвия
Переведите рычаг регулировки лезвия в нижнее положение, чтобы опустить лезвие.
С помощью торцевой головки на 3/4 дюйма и трещотки снимите гайку, крепящую лезвие.
Упритесь левой стороной лезвия в землю, чтобы ослабить гайку. Для затягивания гайки прижмите правую сторону лезвия к земле.
Шаг 11 Снимите лезвие и шайбы
Снимите внешнюю шайбу лезвия.
Снимите лезвие
Снимите внутреннюю шайбу отвала.
Шаг 12 Снимите колеса
С помощью торцевой головки 9/16 дюйма и трещотки открутите болт, крепящий колеса.
Шаг 13
Снимите колеса.
При снятии колес может выпасть шайба. Не забудьте установить ее на место при сборке.
Шаг 14 Снимите ременный шкив
С помощью шестигранного ключа 5/32 ослабьте два установочных винта, крепящих ременный шкив.

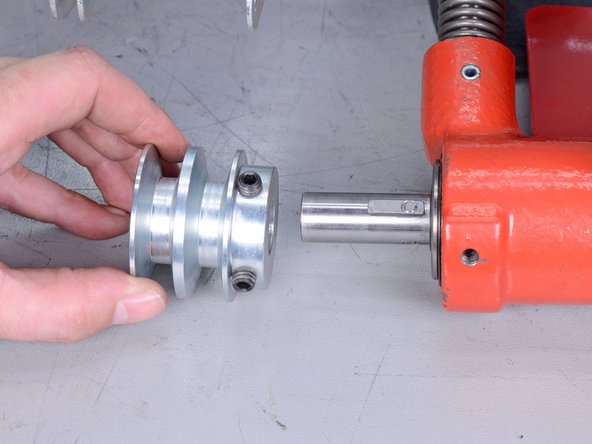

Шаг 15
Сдвиньте ременной шкив с вала ножа.

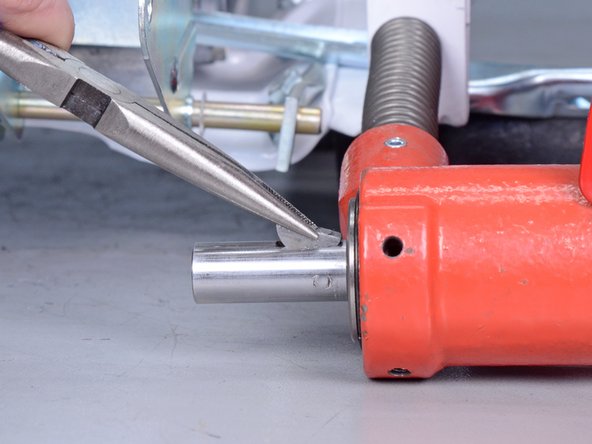

Шаг 16 Снимите вал ножа и подшипники
С помощью плоскогубцев извлеките шпонку вала ножа.
Шаг 17
С помощью плоскогубцев снимите стопорное кольцо на ближайшей к двигателю стороне лопастного вала.
Шаг 18
Постучите киянкой по самой дальней от двигателя стороне вала лопастей, пока не сможете выдвинуть вал лопастей.
Снимите вал лопастей.
Один из подшипников выйдет из вала лопастей и может быть снят с вала, если вы не планируете заменять вал с подшипниками.
Шаг 19
С помощью перфоратора, съемника подшипников или большой торцевой головки со стороны головки ножа, расположенной ближе к двигателю, выбейте второй подшипник.
Извлеките подшипник.
Шаг 20 Сборка
При сборке используйте пресс для подшипников или выполните следующую последовательность действий, чтобы установить новые подшипники и вал ножа, прежде чем продолжить сборку.
Сначала с помощью киянки установите подшипник, расположенный ближе к двигателю.
Установите на место стопорное кольцо на вал ножа.
Вставьте ножевой вал обратно в головку фрезы, начиная со стороны, ближайшей к двигателю.
Установите старую шпонку на новый вал. Если вал поставляется с новой шпонкой, используйте старую шпонку для этого процесса, а затем замените ее новой.
Установите второй новый подшипник в ту сторону головки фрезы, которая находится дальше всего от двигателя.
Установите на место лезвие и обе шайбы.
Используйте разводной ключ, чтобы удержать вал на месте. В то же время используйте торцевую головку на 3/4 дюйма и трещотку, чтобы затянуть гайку ножа и вдавить подшипник в головку фрезы.
