Введение
Проблемы с портами на левой стороне ноутбука могут указывать на то, что плата ввода-вывода нуждается в замене. Следуйте этому пошаговому руководству, чтобы заменить ее самостоятельно.
Шаг 1 Батарея
Выкрутите задние винты 6 мм и 8 мм с помощью отвертки J000.
Шаг 2
Снимите заднюю крышку флипбука, аккуратно поддев ее металлической лопаткой.
Шаг 3
Открутите батарею от материнской платы с помощью отвертки J000 на винтах 3 мм.
Шаг 4
Батарея прикреплена к материнской плате, и перед извлечением ее необходимо отсоединить.
Отсоедините батарею от материнской платы, аккуратно потянув пинцетом за соединение.
Аккуратно отсоедините кабели Wifi, прикрепленные к ободу батареи.
Извлеките батарею
Шаг 5 Плата ввода-вывода
Плата IO — это участок схемы слева. Она удерживается парой винтов 3 мм и 6 мм и некоторыми соединениями устройств.
Открутите винты 3 мм и 6 мм на плате IO, используя крестообразную отвертку J000.
Шаг 6

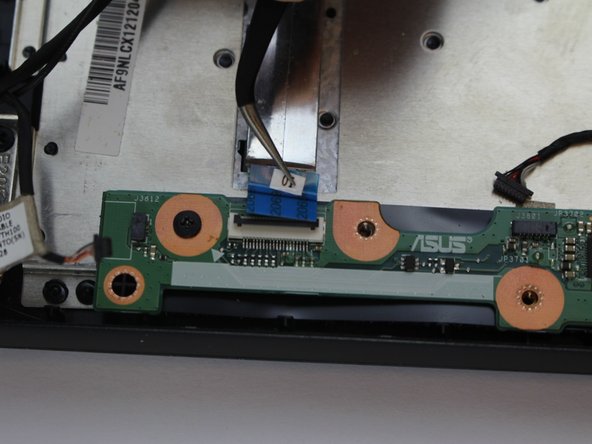

После откручивания аккуратно отсоедините пинцетом все разъемы на плате IO. Мы выделили места расположения этих соединений на наших изображениях.
Шаг 7

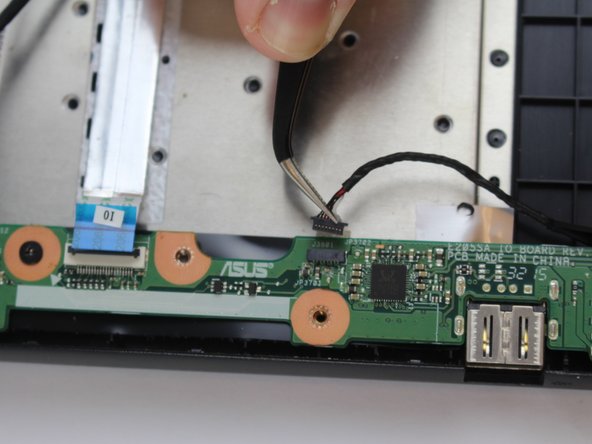

Отсоедините последние разъемы от платы ввода-вывода с помощью пинцета.
