Шаг 1 Плата блока питания
Расположите монитор экраном вниз на столе. Следите за тем, чтобы рабочая поверхность не повредила экран при укладке.
Выкрутите 4 винта диаметром 12 мм из основания, используя биту PH2 и драйвер.
Убедитесь, что вы держите экран за рамку, когда откручиваете последний винт подставки, после снятия подставки аккуратно положите монитор вровень со столом.
Шаг 2
Положив монитор вровень со столом, выкрутите 12-миллиметровые винты с головкой 1 см, используя биту PH1.
Шаг 3
Найдите прямоугольные углубления на передней панели. Они расположены справа и слева от логотипа HP под рамкой.
С помощью пластикового пассатижа вставьте его в углубления и поверните влево и вправо, как отвертку.
Вы должны услышать и физически увидеть разделение передней панели и заднего корпуса. Если вышеописанный способ не сработал, используйте металлическую лопатку и приложите больше усилий.
Шаг 4
Положите монитор экраном вниз, сняв переднюю рамку.
Придерживайте экран за ободок, когда укладываете его ровно, так как экран лежит в заднем корпусе.
Положив монитор ровно, поднимите его с того места, где изначально находилась подставка.
Шаг 5
Осторожно отклейте пленку со всех сторон, но не сверху и там, где пленка закрывает кабели.
Осторожно отклейте алюминиевую ленту, так как она защищает ленточный кабель.
Шаг 6
Отклейте ленту со всех видимых кабелей.
Не тяните за ленту слишком сильно, так как есть вероятность повреждения кабелей или разъема.
Отсоедините интерфейсный кабель от кнопок, потянув его от себя так, чтобы порт питания монитора был обращен к вам.
Отсоедините кабель питания задней подсветки, потянув его вверх.
Шаг 7

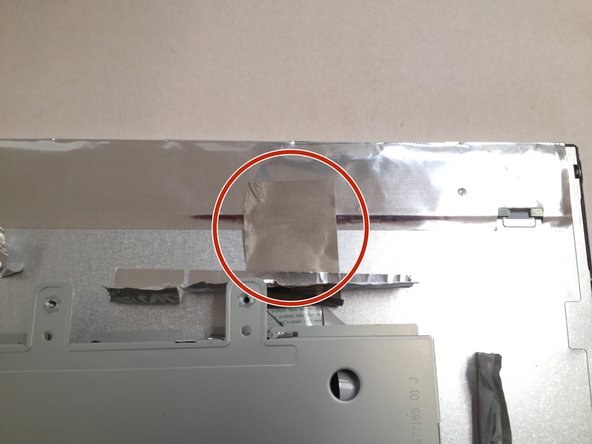

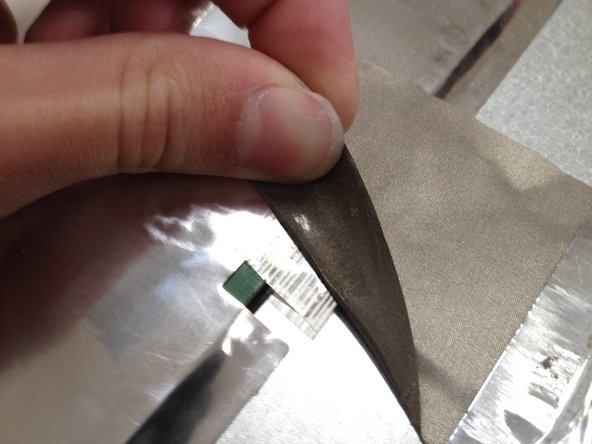

Найдите металлическую ленту в верхней части монитора и медленно отклейте ее настолько, чтобы снять разъем ленточного кабеля.
Не тяните за ленту слишком сильно, так как вы можете повредить разъем ленточного кабеля.
Шаг 8
Чтобы снять разъем кабеля, нажмите на оба рычага по направлению к центру.
Если вы не можете нажать на оба рычага одновременно, нажимайте по очереди и покачивайте из стороны в сторону, пока не освободите.
Шаг 9
Отсоединив все кабели и ленты, переверните корпус, чтобы открыть задние панели блока питания и платы управления.
Открутите 3 10-миллиметровых винта с помощью биты PH1 и драйвера.

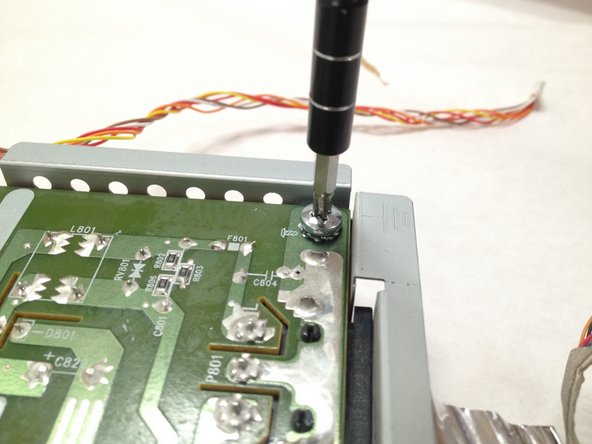

Открутите большой винт заземления в левом нижнем углу с помощью биты PH1 и драйвера.
Шаг 10
Переверните плату блока питания так, чтобы были видны компоненты.
Отметьте большие конденсаторы в центре платы.

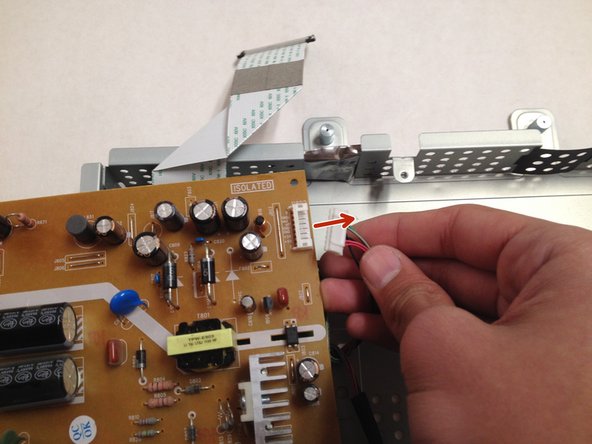

Отсоедините кабель, подключенный к логической плате, и поднимите плату блока питания.
