Введение
В этой статье вы узнаете, как извлечь переключатель зума, чтобы устранить возможные проблемы. Вам понадобится небольшая отвертка, несколько клиновых инструментов и что-нибудь для упорядочивания снимаемых деталей.
Шаг 1 Разборка видеокамеры Jazz HDV178 Снимите заднюю крышку
На задней панели видеокамеры, со стороны, противоположной откидному экрану, есть участок рифленого пластика с маленькой стрелкой.
Надавите на рифленый пластик большими пальцами.
Нажмите на заднюю крышку в направлении, указанном маленькой стрелкой на рифленой пластмассе. Задняя крышка должна сразу же соскользнуть.
Шаг 2 Батарея
После снятия задней крышки видеокамера должна выглядеть следующим образом.
Найдите на батарее номер модели, чтобы убедиться, что вы приобрели правильную запасную часть.
Номер модели видеокамеры находится в красной рамке. Убедитесь, что у вас Jazz HDV178.
Шаг 3
Извлеките батарею, потянув ее за нижнюю часть. Тянуть нужно с той стороны камеры, где крепится ремешок для запястья.
Шаг 4 Разборка видеокамеры Jazz HDV178 Потяните видеокамеру на себя
Снимите крепление камеры, открутив 4,5 мм винт в отверстии.
Это нижняя часть видеокамеры рядом с местом, где соединяется ремешок для запястья.
Шаг 5
Выкрутите винт 4,5 мм, расположенный рядом с гнездом для аккумулятора.
Шаг 6
Разбейте клей, которым крышка объектива крепится к камкордеру, подсунув пластиковый инструмент для поддевания под окружность детали.
После того как клей будет разрушен, вы сможете снять крышку объектива.
Шаг 7
С помощью небольшого пластикового выколотки аккуратно подденьте серебристую полоску на верхней части камеры.
Проведите инструментом под контуром полоски, чтобы пластик не сломался.
Шаг 8
Найдите ту сторону видеокамеры, которая находится под объективом и на противоположной стороне от ремешка для запястья. Снимите серебристую полоску, выполнив те же действия, что и в предыдущем шаге.
Выкрутите два винта 4 мм, которые были спрятаны под крышкой.
Шаг 9

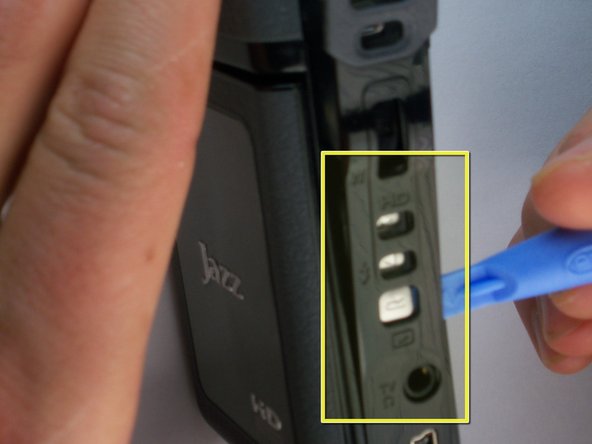

Подденьте резиновый колпачок, закрывающий кнопки, выполнив те же действия, что и в предыдущих двух шагах.
Проведите инструментом под всей крышкой, чтобы убедиться в том, что клей разошелся, и крышка не сломается.
Шаг 10

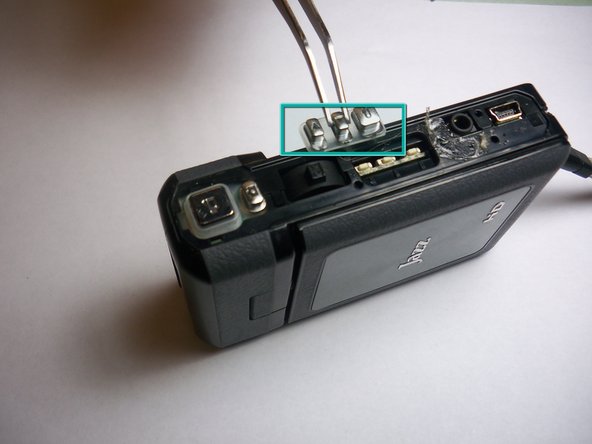

Снимите три комбинированные кнопки, чтобы не перепутать их местами.
Шаг 11
Крепко держа видеокамеру за обе стороны, осторожно раздвиньте две половинки. Давление должно быть равномерно распределено по всему устройству.
Если видеокамера не поддается, проверьте, все ли винты удалены. Вернитесь к предыдущим шагам по удалению винтов, если вы обнаружили, что винт все еще прикреплен.
Шаг 12 Переключатель зума
Перед тем как снять переключатель, запомните его положение для облегчения сборки.
С помощью пинцета снимите переключатель со штифта.
Проверьте движение штифта.
Если штифт работает нормально, возможно, необходимо заменить переключатель зума.
