Введение
Используйте это руководство для замены передней панели в сборе.
Шаг 1 Задний корпус
Следующие четыре шага можно выполнить без инструмента для вскрытия пластика. Однако рекомендуется использовать инструмент, чтобы избежать поломки фиксаторов по периметру заднего корпуса.
Вставьте пластиковый инструмент для открывания или ноготь в выемку в зазоре между задней крышкой и остальной частью телефона, расположенную в верхней части устройства.
Аккуратно поверните инструмент для открывания, чтобы отсоединить клипсы, фиксирующие верхнюю часть заднего корпуса.
Шаг 2
Сдвиньте пластиковый инструмент для открывания влево вдоль верхнего края и повторите крутящее движение, чтобы увеличить зазор между задним корпусом и телефоном.
Шаг 3
Продолжайте перемещать пластиковый инструмент для открывания по периметру левого верхнего угла, аккуратно поддевая задний корпус.
Шаг 4
Подденьте правый верхний угол и продолжайте поддевать правую сторону задней крышки.
Шаг 5
Поднимите и снимите задний корпус с телефона.
Возможно, вам придется поддеть корпус, чтобы отделить его от всех зажимов, которые еще держат его на нижней части телефона.
Шаг 6 Батарея
Этот шаг можно выполнить без использования инструмента для вскрытия пластика. При желании можно просто воспользоваться пальцем.
Вставьте пластиковый инструмент для открывания в небольшую выемку над батареей.
Подденьте батарею и выньте ее из углубления.
Шаг 7
Извлеките батарею.
Шаг 8 SIM-карта
Ногтем слегка вдавите SIM-карту в гнездо, пока не услышите щелчок.
После щелчка отпустите карту, и она выскочит из гнезда.
Для обратной сборки вставьте SIM-карту в слот до щелчка.
Шаг 9
Большим пальцем выдвиньте SIM-карту из слота настолько, чтобы за нее можно было ухватиться.
Возьмитесь за SIM-карту и извлеките ее из телефона.
Шаг 10 Карта microSD
Ногтем слегка вдавите карту microSD в слот до щелчка.
После щелчка отпустите карту, и она выскочит из гнезда.
Для обратной сборки вставьте карту microSD в слот до щелчка.
Шаг 11
Большим пальцем выдвиньте карту microSD из слота.
Извлеките карту microSD из телефона.
Шаг 12 Пластиковая средняя рамка
Выкрутите десять винтов Phillips диаметром 4,0 мм, крепящих среднюю рамку к передней панели в сборе.
Шаг 13
Возьмитесь за левую сторону пластиковой средней рамки большим и указательным пальцами и поднимите ее от телефона.
Средняя рамка слегка защелкнется, и ее можно будет снять, приложив совсем немного усилий.
Шаг 14 Сборка разъема для наушников/динамика
С помощью пластикового инструмента для открывания подденьте разъем камеры заднего вида и выньте его из гнезда на материнской плате.
Убедитесь, что вы поддеваете именно разъем, а не гнездо, иначе вы можете повредить материнскую плату.
Шаг 15
Вставьте пластиковый инструмент для открывания с внешней стороны динамика разъема для наушников/динамика в сборе.
Аккуратно подденьте гнездо для наушников/динамика в сборе и снимите его с передней панели.
Шаг 16
Извлеките гнездо для наушников/динамик из Galaxy S III.
Шаг 17 Сборка материнской платы
С помощью пластикового инструмента для открывания подденьте разъем фронтальной камеры и выньте его из гнезда на материнской плате.
Не пытайтесь пока извлечь фронтальную камеру. Ее кабель все еще проложен под материнской платой к датчику освещенности.
Шаг 18
Отсоедините кабель дигитайзера, аккуратно выведя его разъем из гнезда на материнской плате.
Шаг 19
Отсоедините кабель данных дисплея от материнской платы.
Шаг 20
Поднимите разъем кабеля антенны Wi-Fi из гнезда на материнской плате.
Аккуратно выведите кабель из-под материнской платы.
Шаг 21
Выкрутите один крестообразный винт 3,0 мм, крепящий материнскую плату к передней панели в сборе.
Шаг 22
Осторожно поднимите нижнюю часть системной платы в сборе от передней панели в сборе.
Снимите системную плату с передней панели, обращая внимание на возможное задевание кабелей.
Шаг 23 Фронтальная камера
Выкрутите один крестообразный винт 2,0 мм, крепящий кронштейн фронтальной камеры к передней панели.
Шаг 24
С помощью пинцета извлеките узел передней камеры/датчика освещенности/заднего микрофона из гнезда на передней панели в сборе.
Шаг 25 Сборка передней панели
Выньте антенный кабель из канала в передней панели в сборе.
Не извлекайте антенный кабель полностью, он все еще подключен к плате антенны.
Шаг 26
Подденьте динамик наушника кончиком шила и выньте динамик наушника из его углубления в передней панели в сборе.
Шаг 27
С помощью плоского края пробки отделите верхнюю часть ленточного кабеля наушников/кнопок громкости/датчика освещенности от передней панели в сборе.
Шаг 28
Осторожно подденьте плоским краем пробки датчик освещенности.
Продолжайте отсоединять ленточный кабель наушников/кнопок громкости/датчика освещенности от передней панели в сборе.
Шаг 29

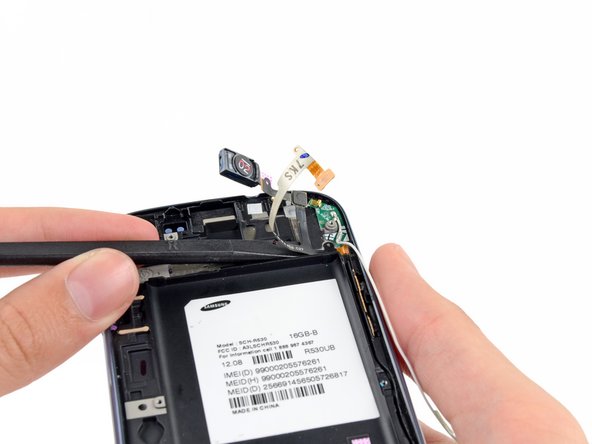

Подведите плоский край шпателя под разъем ленточного кабеля наушников/кнопок регулировки громкости/датчика освещенности.
Аккуратно проведите по нему шпателем, чтобы продолжить отсоединение ленточного кабеля наушников/кнопок громкости/датчика освещенности от передней панели в сборе.
Шаг 30

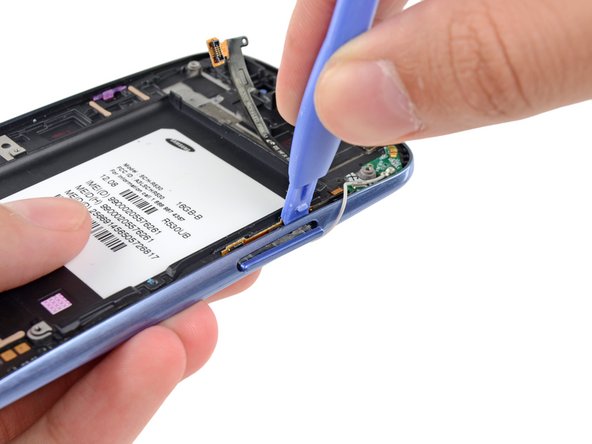

Вставьте пластиковый инструмент для открывания между ленточным кабелем кнопок и кнопкой громкости.
Вытолкните кнопку громкости из ее углубления в передней панели.

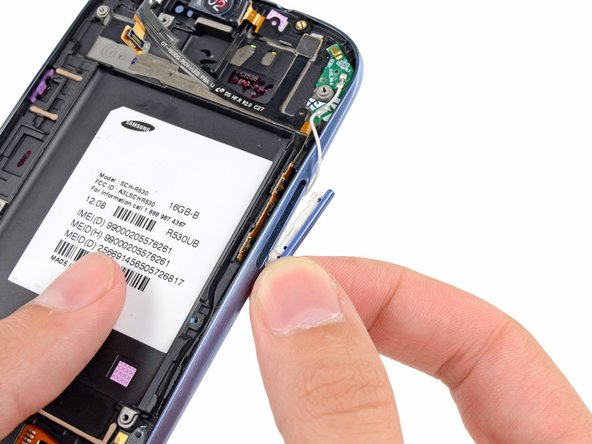

Поднимите и извлеките кнопку громкости из телефона.
Шаг 31
Вставьте плоский край пластикового инструмента для открывания между ленточным кабелем наушников/кнопок/датчика освещенности и проведите им вниз, чтобы ослабить клей, фиксирующий ленточный кабель.
Шаг 32
Возьмитесь за ленточный кабель наушников/кнопок/датчика освещенности и извлеките его из телефона.
Шаг 33

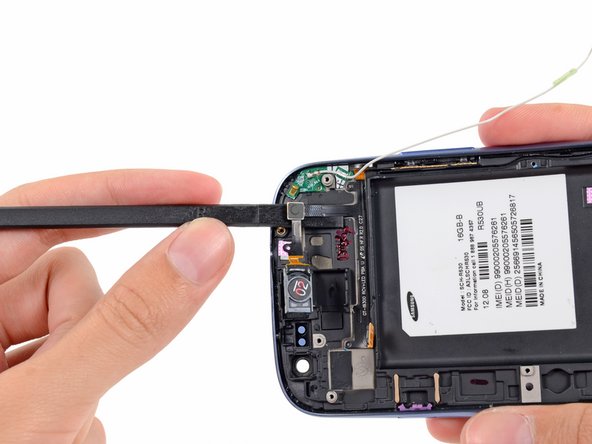

С помощью металлической лопатки аккуратно отделите плату антенны от передней панели.
Поднимите и извлеките плату антенны из телефона.
Шаг 34
Вытащите кнопку питания из ее углубления на передней панели в сборе.
Извлеките кнопку питания из передней панели в сборе.
Шаг 35
Подденьте вибратор из его углубления в передней панели.
Шаг 36
Подденьте вибратор в сборе, чтобы снять его с передней панели.
Шаг 37
Поднимите и извлеките вибратор из передней панели в сборе.
Шаг 38
Передняя панель в сборе остается.
Если вы заменяете переднюю панель в сборе на новую, не забудьте перенести все снятые детали на новую переднюю панель в сборе.
